某大型水电站施工图纸（PDF）

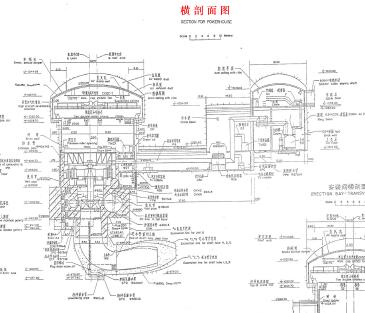

介绍：某大型水电站施工图纸包括横剖面图、发电机层平面图、水轮机层平面图、母线层平面图、尾水管层平面图、枢纽平面布置图、厂区平面布置图、调压室布置图，供大家参考！水电站最大坝高240米，水库正常蓄水位海拔1200米，总库容58亿立方米，调节库容33.7亿立方米，装机总容量330万千瓦，保证出力100万千瓦，多年平均发电量170亿千瓦·时，投资286亿元。工程以发电为主，兼有其他等综合利用效益。该电站水力枢纽由混凝土双曲拱坝、左岸地下厂房系统，右岸泄洪隧洞，及左岸过木机道组成。整个枢纽布置在自上游至下游之间2公里范围的狭窄河谷内。枢纽为一等工程，主要水工建筑物混凝土双曲拱坝、泄水建筑物、引水道、厂房、主变室和开关站为一级建筑物，原木纵向过木机系统和二道坝为三级建筑物。
