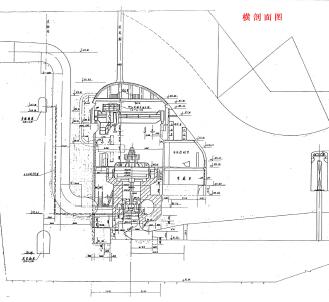

介绍: 水电站水利施工图纸包括横剖面图、发电机层平面图等,供大家参考! 水电站位于xx河下游,主要利用主流xx河水发电。电站集雨面积109.6平方公里,总投资109.78万元,总造价873.42万元,年发量645.2万度,年产值184.29万元,年利润120.35万元, 拦河建筑物采用混凝土空腹重力坝,最大坝高71.3m,坝顶高程156.30m,总库容1.63亿m3,正常高水位148.0m,总长205.5m,其中厂房空腹段长69.49m,沿坝轴线自右至左分为15坝段,各段宽13-15m不等,溢流道位置在靠左侧4号9号坝段设置5孔8×13.6m开敞式弧形门,坝顶宽6.5m。
