某水电站工程水利施工图纸

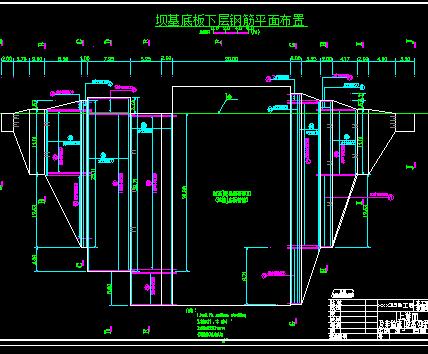

介绍：某水电站工程水利施工图纸包括首部枢纽布置图、溢流坝底板钢筋图、大坝堰头及溢流坝溢流面钢筋图、坝上游面及非溢流坝段基础钢筋图、溢流坝左边墙钢筋图、溢流坝右边墙钢筋图、冲沙闸体型图、冲沙闸启闭机室布置图、冲沙闸底板钢筋图、冲沙闸边墙钢筋图、冲沙闸胸墙钢筋图、冲沙闸上游顶板钢筋图、冲沙闸下游顶板钢筋图等，供大家参考！该工程首部溢流坝长20m，坝顶高程为1767.00m，非溢流坝坝顶高程1771.6m，最大坝高41.6m，进水闸底板高程1750.4m。施工内容涉及首部枢纽、溢流坝、进水闸、冲沙闸、启闭机房、胸墙、底板、拦污栅等。首部枢纽建筑物（拦河坝、泄洪建筑物）的设计洪水标准为30年一遇洪水，相应的洪峰流量为186m3/s；校核洪水标准为200年一遇洪水，相应的洪峰流量为261m3/s
