水利图纸
电站厂房
电站厂房

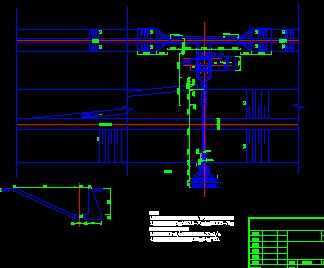

水上沉排结构设计图
水上沉排结构设计图,图中单位以毫米计,其中尼龙绳共10443.7米,卵石共1621.176立方米,供各位参考

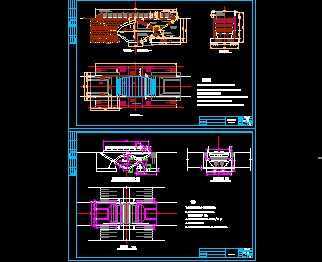

三峡工程肘管模板设计图
三峡工程肘管模板设计图,供各位参考

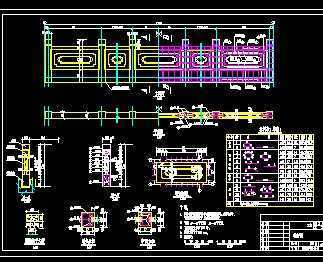

水利栏杆设计图
水利栏杆设计图,图中高程以假设幸福中心30.00为基准,高程以米计,栏杆混凝土标号为号.混凝土保护层2.0cm,供各位参考
某提灌站工程设计图
3.室内支墩采用300X300(长X宽)C15砼浇筑,室外镇墩C15砼浇筑。4.施工质量控制按有关规范、规定及政策执行。5.泵型:80LT-250×3-6
某水电站检修排水系统图
机组检修排水按一台机组的积水和闸门漏水量设计检修初期,先三台泵同时工作,抽干集水,再二台工作,一台备用,抽进水口和尾水闸门的漏水。供各位参考
某水电站电气主接线图
某水电站电气主接线图,供各位参考
某水库电站水土保持方案报告书(含图纸)
某台地大地构造属扬子准台地的上扬子台坪,八面山褶皱带的金洞寺向斜的西南端核部,区域构造以褶被为主,断裂不发育,某某水库电站工程区处于地壳微弱活动区,目前未发现较大断裂
某水情楼施工图
说明:1.图中尺寸单位毫米,高程米。2.给水管采用φ25镀锌钢管。3.水箱采用辽宁省建筑标准设计《给水工程安装》统一编号:DBJT05-84,图集号:辽94S101,水箱型号1。
某电站水土保持方案初步设计图(含说明)
本电站初选一台水轮机HLA551—LJ—160型,功率5000KW其配套电机为SF5000—20/3250。另一台为HLD41—LJ—140型,功率为3200KW,配套电机为SF3200—20/3250。
供水工程反应沉淀池施工图
供水工程反应沉淀池施工图,包括反应池工艺流程平面图,穿孔旋流反应斜板沉淀池平面图,剖面图,池壁钢筋布置图,池底板钢筋布置图,沉淀池排泥管路图,供各位参考
某电灌站工程改造设计图
取样分析:土层的干容重1.2-1.27g/cm3,压缩系数0.27-0.97MPa-1,200KPa压力下湿陷系数0.034-0.132,自重湿陷系数0.008-0.02,属弱透水、中高压缩、中强湿陷性土。
农田水利常见单体建筑图
2.桥台基础土方施工中应保证基础底面落于原状土上,地基承载力按150KP设计。3.桥台后回填土应分层夯实,干密度≥1.55KN/m。4.桥面高程以施工时现场定为准。
某小型集中供水厂设计图
3、系统采用的是恒压变频供水,在水泵机组总出水管附近安装压力传感器,控制水泵按给定的压力工作。在设定压力下启动基泵,在单泵流量范围内自动调速恒压给水;
某提水站工程竣工图
1.图中尺寸单位高程以米计,钢筋直径以毫米计,其余均以厘米计。2.砼标号为C20,浆砌石标号为M10,浆砌砖标号为M5。3.受力钢筋净保护层厚取15mm。4.人行便道待地坪完成后再施工。
保护测量系统图
说明:1、本图通用于1#、2#发电机;2、重瓦斯、过压保护跳闸原理同左过流原理图;3、继电器工作电源一律用交流220V或380V;4、本原理图仅供参考,不作最终生产图;
某提水站工程设计图
1.图中尺寸单位为毫米,高程为米,1985年国家高程基准。2.本排灌泵站安装2台600ZLB-70、1台350ZLB-70轴流泵,泵站参数见水机图。3.排涝设计流2m3/s,灌溉设计流量0.32m3/s.
某排涝站管理房建筑施工图
某排涝站管理房建筑施工图,本工程耐久等级3级,建筑物室内地面标高+0.000,相当绝对标高由甲方现场自定。供各位参考

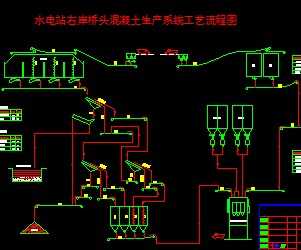

某水电站桥头混凝土生产系统工艺流程图
某水电站桥头混凝土生产系统工艺流程图,供各位参考
综合管理房底层照明平面布置图
综合管理房底层照明平面布置图包括底层照明平面布置图、底层插座平面布置图
46×11m综合管理房结构施工图
46×11m综合管理房结构施工图包括基础开挖图、基础平面图、钢筋砼柱下单基础、地圈梁(DQL)配筋图、管理房立面图、一层屋面板配筋图、一层屋面板模板图
