电站厂房

安装间水下墙钢筋图

安装间水下墙钢筋图，图中高程,桩号以米计,钢筋直径以毫米计,其余尺寸以厘米计.供各位参考
某水电站主厂房设计图

2、船闸有效尺度为120×12×2.5米（闸室长度×宽×门槛水深）。依据上下游最低通航水位确定上闸首槛顶高程225.50米，下闸首槛顶高程213.95米，门槛水深2.5米；
电站帷幕灌浆施工方法图

2.帷幕灌浆采用孔口封闭、自上而下分段循环灌浆。3.钻孔采用SGZ-ⅢA型地质回转钻机配金刚石或合金钻头钻进，灌浆采用3SNS高压灌浆泵，LHGY-2000自动记录仪监控灌浆全过程。
某水电站工程设计图（英文版）

某水电站工程设计图（英文版），供各位参考

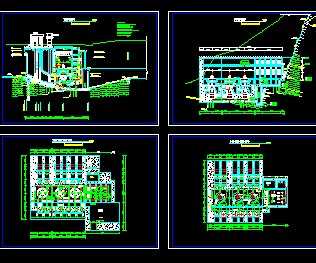

600KW水电站厂房纵剖图

600KW水电站厂房纵剖图，供各位参考

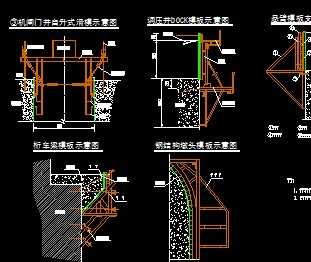

水电站模板示意图

水电站模板示意图，包括③机闸门井自升式滑模示意图，调压井DOCK模板示意图，悬臂模板支撑示意图，桁车梁模板示意图，钢结构墩头模板示意图，供各位参考
某电排站工程设计图

某电排站工程设计图，供各位参考
某水电站翻板门设计图

1：图中尺寸高程以m计，其余以mm计。2:砼构件按水利电力部水工砼结构施工规范SDJ207-82制作。3：此安装尺寸为初设预留布置尺寸，闸门安装时以闸门施工图为准。
某电站布置图

某电站布置图包括B-B厂房纵剖面图、D-D厂房下游立视图、厂房右侧视图、冲砂闸平面布置图、进水闸启闭房平面布置图、进水闸上游立视图、厂房平面布置图、A-A纵剖面图等
某水电站分标规划布置图

图中数据单位:高程.座标以米计.3#碴场在厂房下游6km处，本图未能示出。因缺乏资料，从柳洪桥到厂房的沿河公路为示意。

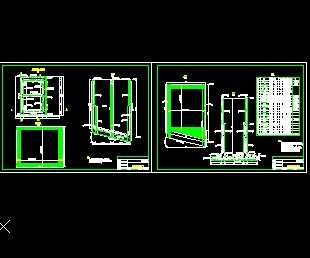

某水电站箱型挡土墙设计图

1、本图尺寸除钢筋直径和间距以毫米计外，其余均以厘米计；2、结构混凝土采用C25，W6，F300，钢筋采用Ⅱ级钢筋；3、混凝土保护层厚度为3.5cm；供各位参考
某水电站施工平面布置图

办公、生活区采用集中布置在交通洞外，在前方设简易平房，供值班、休息用。枢纽建筑物具体尺寸请参见水工图纸；导流物体建筑物等具体尺寸请参见导流布置图。
某电站厂房土建施工图

包括主副厂房楼梯结构图，主、副厂房底板钢筋图，主副厂房楼梯钢筋图，水轮机层平面布置图，水轮机层板梁结构钢筋图，集水井盖板层结构及板梁、楼梯、蝶阀支墩钢筋图等
某电站岔管设计图

管壁纵缝应离开水平和垂直轴线10°以上，相邻纵缝（包括与U、腰梁的拼缝）的间距应符合DL5017-93第4.1.1条的规定；环缝的间距不应小于300m。
某电站厂房施工阶段详图

包括机组中心横剖面图，吊车梁层平面布置图，主变洞电缆层平面布置图，高程平面布置图，引水发电系统平面布置图，出线层平面布置图，水轮机层平面布置图等，供各位参考
某电站料场揭顶钻爆设计图

1、单位尺寸m；本钻爆图为正常情况下的钻爆施工，如遇地质条件较差时，采用浅孔、短进尺、弱爆破施工，喷护施工及时跟上；通风设备采用2×37KW通风机通风。供各位参考
电站厂房开挖控制爆破设计图

3、梯段爆破孔梅花形布置，ф90药卷单孔或多孔‘V’型或斜线型起爆。3、基底保护层采用小孔径炮孔梅花形布置，小药卷‘V’型或斜线型起爆。供各位参考
某水电站夹沉砂池设计图

说明：1、图中尺寸单位毫米，高程单位米。2、沉砂池边墙浆砌石为80#，砼为150#。3、沉砂池的基础一定期要落在河卵石层上，埋深比自然河床地面线低1.20～1.50米。

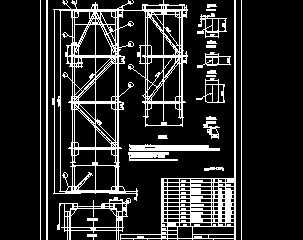

某水电站厂房桁架设计图

2.主枝因材料长度不够需要对接时，必须将对接口设置在接点板的叠合区内，对接焊缝只需单面焊接；同一柱侧面主枝对接口要求错开一格。3.防腐及外形尺寸偏差见PDJ-01图。
某河床式电站施工图

某河床式电站施工图，包括主厂房横剖面图，主厂房纵剖面图，主厂房发电机层平面布置图，主厂房水轮机层平面布置图，主厂房蜗壳层平面布置图，供各位参考
