20万吨自来水厂工艺图纸设计（附设计方案）

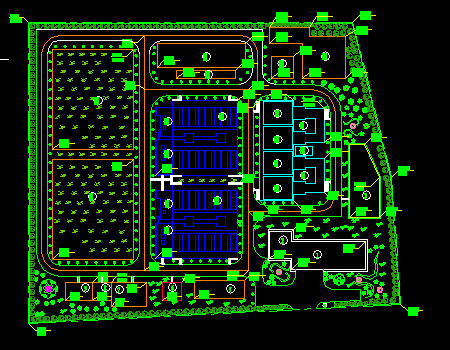

介绍：图纸包括设计总说明，取水泵房平面图、水泵基础大样图，取水泵房剖面图，高密度澄清池平面图，高密度澄清池下层平面图，高密度澄清池剖面图、集水支槽大样图，污泥系统轴测图、污泥泵房平面管线图， V型滤池平面图、剖面图， V型滤池剖面图及大样图， V型滤池剖面图、气水分配渠大样图，清水池平、剖面图，二级泵房平、剖面图，水泵基础大样图，加药间平、剖面图，水厂总平面布置图，水厂管线布置图，水厂高程布置图等供大家参考！该市自来水公司现有五个水厂，总供水能力达到10.5万m3/d，加上部分工业自备水8万m3 /d，城市供水总能力达到18.5万m3/d。尽管如此，该市供水事业仍存在诸多问题，如工艺落后；五座水厂运行时间均在十五年以上，事故隐患多；水安全性难以保证；配水管网有待优化；城市供水普及率低等问题。为满足城区经济发展，改善市民用水现状，以及提高供水安全性，扩大供水能力，现新建供水规模为20万m3/d的水厂，分两期建成。新建水厂以抚河为水源，水源水质达到生活饮用水水源水质二级标准，仅需常规处理即可达到生活饮用水水质要求。经方案比较,南区水厂扩建工程采用岸边式取水构筑物取水，处理工艺采用高密度澄清池加V型滤池，消毒剂采用氯消毒。该新建水厂水源为地表水，水位变化幅度小，岸边水质和地质条件好，适宜用岸边式取水构筑物取水。为使取水泵房布置紧凑，减小占地面积，减短吸水管路的长度，将进水间与泵房合建。进水间设置上、下两层格栅，以便在不同水位时取得水质较好的原水。泵房土建按远期考虑，水泵按近期考虑，泵房为半地下式的矩形泵房。考虑到新建水厂用地限制，采用占地面积较小的高密度澄清池。高密度澄清池是由法国得利满公司研制的一种采用斜管沉淀及污泥循环方式的高速澄清池，具有处理效果高、单位面积产水量大、适应性强、处理效果稳定等优点。高密度澄清池的工作原理是基于原始概念上整体化的絮凝反应池、推流式反应池至沉淀池之间的慢速传输、泥渣的外部再循环、斜管沉淀机理以及采用混凝剂加助凝剂这五点之上。高密度澄清池在国内运用的实例较少，在上海市杨树浦水厂的扩建工程以及在乌鲁木齐石墩子山水厂中有运用，设计参数资料较少，因此本设计主要参考这两个水厂的设计参数以及相关文献。高密度澄清池分为预混合区、快速混合区、絮凝区、预沉-浓缩区组成，前三者的停留时间分别取1.92min、2min、5min，斜管上升流速取22.5m/h。混凝剂采用碱式硫酸铝，加药点在快速混合区；助凝剂采用PAM，加药点在絮凝区。
