节水灌排

某输水涵洞工程设计施工图

包括启闭台层、检修台层配筋，溢洪道交叉箱涵设计，坝内涵管设计，启闭台、工作桥梁柱配筋，L1、L2配筋工作桥板配筋，U形明槽设计等，供各位参考
排涝涵洞工程竣工图

1、图中尺寸以厘米计，高程以米计；2、管道基础、挡墙底板、均采用C20砼现浇，边坡用厚9cm砼预制块护砌M10坐浆，勾缝；3、墙身、河道护底、底坎均采用M10浆砌块石；
某排洪渡槽进出口连接设计图

1、图中结构尺寸厘米计。2、槽身与墩帽之间夹一层三毡四油。3、基础开挖时，土方开挖边坡按1:0.5开挖。4、土方夯填干容重必须大于1.5T/m。供各位参考
南水北调某涵洞布置示意图

1.图中高程以米计,尺寸以厘米计.2.涵洞设计过流水位上游1.25米,下游1.10米,过洞流量300立方米每秒.3.涵洞设计尺寸为4.2米X4.0米(宽X高),三孔一联,计12孔.
某引水隧洞工程纵横剖面图

1.图中单位:高程桩号以m计,其余以mm计,高程采用黄海高程系统.2.渠道衬砌每5m间距设置一道横向伸缩缝,边墙与底板相接处设纵缝,缝宽2cm,缝内填焦油塑料胶泥.
某压力前池工程设计布置图

某压力前池工程设计布置图，包括压力前池纵剖面图，前池挡水墙钢筋图，压力前池平面布置图，供各位参考
某箱涵工程设计施工图

包括1.立、剖面图2.箱涵剖面配筋图3.箱涵顶、底板配筋图4.外立板平面配筋图5.涵洞洞身钢筋表6.箱涵镇墩剖面配筋图7.顶板、底板配筋图等，供各位参考
某路边渡槽结构工程施工图

包括岩基段矩形半挖半填渠道，岩基段矩形挖方渠道，铜片止水，新浦南水圳改线渡槽纵剖图，排架及基础结构图等，供各位参考
某涵洞工程设计图

1.本图采用1985国家高程系，高程单位以m计，其余尺寸单位均以mm计。2.本工程采用1孔、孔径2.6m×2.8m(宽×高)钢筋混凝土箱式框架结构。
某拱涵工程设计简图

4、涵洞穿过页岩破碎层，地基处理设计为钢筋杦板式基础（考虑不均匀沉降、抗弯、抗扭），经现场踏勘开挖基础为填土及蹦坡堆积体，承载力不能满足设计要求，需换土碾压
某泵站排涝涵洞工程结构钢筋图

1.图中高程(1985国家高程基准)单位以米计,尺寸单位均以毫米计；2.砼强度等级：栈桥支墩垫层为C10，其余均为C20；3.栈桥支座垫三毡四油；
明管工程设计布置图

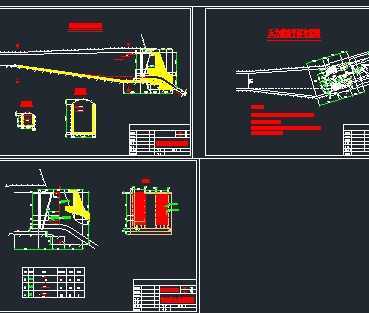

1、图中长度单位为mm，桩号及高程单位为m；2、图中桩号以钢管中心线的折线长度确定；3、镇墩一期砼和支墩砼为C15，镇墩二期砼为C20；4、本布置图共两张，使用时应相互参照。
棉花膜下滴灌集水池工程施工图

1、图中尺寸以毫米计，高程以米计。2、集水池池长、有效容积及工程量见03号图表。3、C20预制砼板采用M10水泥砂浆砌筑，砼抗冻等级为F150，抗渗等级为W4，缝宽设20mm。

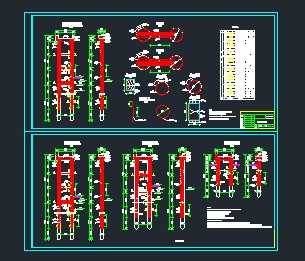

井柱桩工程结构钢筋图

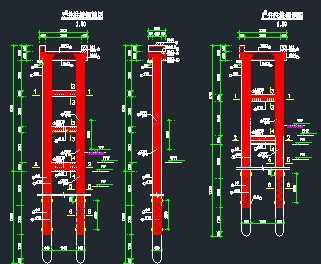

1.本图渡槽桩基础的比较方案，基础采用整体现浇井柱桩结构。2.方案中槽身沿用原预制U型薄壳槽身设计。3、本图尺寸单位以毫米计，高程以米计；

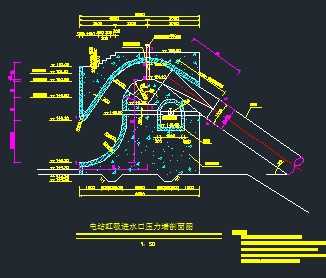

某虹吸进水口压力墙设计剖面图

3、沿压力钢管长度方向每隔2米设置一加劲环。4、加劲环用厚8毫米的钢板，高度为10毫米，压力钢管厚为10毫米。5、砼为C15，压力管转角处设镇墩。
反井钻机开挖竖井示意图

反井钻机开挖竖井示意图，供各位参考
发电引水隧洞启闭室设计图

内墙做法：15厚1:1:6水泥石灰砂浆打底；5厚1：0.5：3水泥石灰砂浆抹平；面刮腻子二道厚2。内墙设150高，水泥砂浆踢脚,做法详98ZJ001踢4,面刷蓝色乳胶漆二遍。
大口井设计细部结构图

2、环筋搭接接头应上下错开位置，纵向每米范围内有接头的截面面积不超过总面积的25%。环筋如用短料拼接，其搭接长度为50d(d为钢筋直径)并不小于250mm，另加弯钩。
某穿堤涵洞工程设计图

2、图中砌石翼墙为M10浆砌块石,护坡等采用M7.5浆砌块石。闸室排架、机架桥部分及闸槽二期砼为C25钢筋砼，楼梯、闸底板、闸墩均为C20钢筋砼。
某小型渡槽工程施工图

某小型渡槽工程施工图，包括渡槽正立面图，渡槽平面图，支架平面图，排架布筋图，断面等，供各位参考
