蜗壳及尾水管单线设计图

蜗壳及尾水管单线设计图，供各位参考
尾水隧洞底段钢桁架模板图

1.本图尺寸单位以mm计。2.角钢插销孔的位置根据所用模板与角钢所处实际位置而开设，并作好标志，便于安装。
某尾水洞渐变段施工图

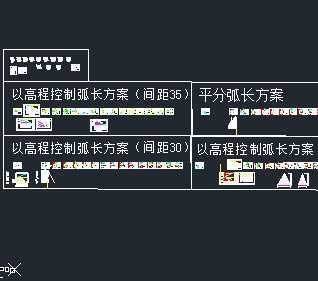

某尾水洞渐变段施工图，包括以高程控制弧长方案（间距35），平分弧长方案，以高程控制弧长方案（间距30），以高程控制弧长方案（间距35不示支撑），供各位参考
尾水出口边坡设计图

1.图中高程、桩号、坐标以米计，其余尺寸以毫米计;2.图中除建筑物底板及渠道底外，其它斜坡均喷C20砼，厚100mm,平台及马道浇筑C20砼厚100mm;3.图中所标尺寸均为支护后尺寸；
尾水出口支撑图

包括渐变段W0-30.000断面模板支撑图，支撑纵剖面图，渐变段W0-30.000断面模板支撑图，渐变段W0-17.500断面模板支撑图，渐变段W0-10.000断面模板支撑图等等
某水库涵洞工程设计图

4、回填土应分层夯实，干容重不小于1.55t/m3。5、闸门启闭机2台套，闸门选用PZ型平面铸铁闸门，规格0.8×0.8m，启闭机选用手电两用螺杆启闭机，型号为LQ-3t。
某水电站导流洞工程施工图

包括施工进度表，场内施工主干道路布置图，导流布置图，施工总进度网络图，右岸出口开挖图，右岸进口钢筋图，右岸进口支护图等，供各位参考
输水涵洞结构施工图

2.各部位混凝土标号：洞身段为C25；闸室、闸门井及消力池段一期混凝土为C20，二期混凝土为C30；启闭排架为C25。
果园浇灌水池施工图

果园浇灌水池施工图，包括剖面图，水池立面图，水池立柱配筋大样，水池底部圈梁配筋大样，蓄水池平面图，供各位参考
砂石系统溜井工程结构布置图

说明：1.本图尺寸单位高程以m计，其它以mm计。2.配电间内设施布置（电缆沟、变压器基础以及门窗等）详见溜井配电所布置图（LT/LA-0076-04-13）。
岔管工程布置图

3、岔管采用三倒锥月牙肋岔管形式，体形以厂房机组布置为依据；4、加工岔管的钢材采用Q235D级,应符合《碳素结构钢》（GB700-88）的物理性能要求；
某渠系建筑物初设图

1、图中尺寸单位除高程以m计外，其余以mm计。2、陡坡每距10m设一道伸缩缝，缝宽20mm，用沥青水泥砂浆充填。供各位参考
渠道工程结构配筋图

1.本图尺寸高程以米计，其它均以毫米计；2.钢筋采用二级钢筋；渠道保护层为50mm;拉杆保护层30mm;3.若钢筋根数与实际布筋不符，则保持钢筋间距不变并相应增减钢筋根数.
渠道断面工程设计图

2部分衬砌的底板和坡板用相当水泥用量的25%，10%的粉煤灰，并掺用相当于胶结材料的万分之一的加气剂。
前池金属结构设计图

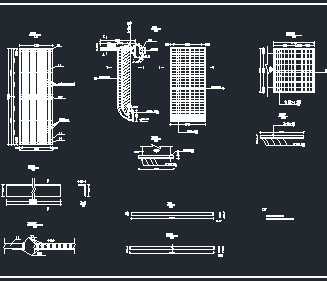

前池金属结构设计图，包括拦污栅平面图，胸墙配筋图，工作平台盖板配筋图，配筋图，供各位参考
排水沟断面设计图

排水沟断面设计图，供各位参考
某隧洞进出口衬砌设计施工图

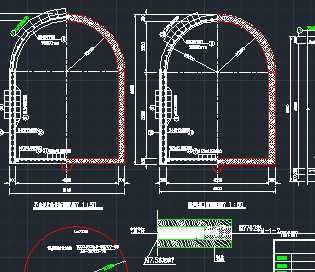

1、根据设计图尺寸和围岩具体情况确定孔位，做出标记，开孔位置误差不宜超过10cm;2、系统锚杆孔轴方向必须按设计要求钻孔，各锚杆角度偏差不允许超过±5°；
某水库渠道工程设计说明及图纸

根据XXXXXX水库工程灌区规划成果，各灌区的需水量为：XXX186万立方米/年，文俄XXX万立方米/年，XXX39万立方米/年。
某水电站尾水渠道施工图

锚杆应有100mm长的钩与钢筋网焊接起来，锚杆锚固砂浆采用高标号水泥砂浆，到施工时期具体采用。其中锚杆工作量为438根，每根长1.5m，共计657m。
某涵洞工程施工图

某涵洞工程施工图，供各位参考
