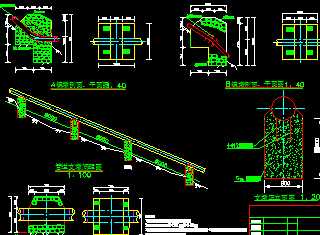

某桥梁镇、支墩设计图

介绍： 1、本图尺寸单位均以毫米计。2、图中管径为DN200或DN150。3、支墩主要用在陡坡段，支墩净空间距为6m，支墩高度根据实际情况而定，要求按施工规范。 4、镇墩均用M/15块石混凝土浇筑，镇墩间距100m，内用C/15混凝土厚20cm包裹钢管；8Φ12预埋钢筋，长30cm，间距15cm；A图用于DN200mm钢管，B图用于DN150mm钢管。对于地形起伏大、地质不适的地段，可以前或后20m范围内调整镇墩位置。
