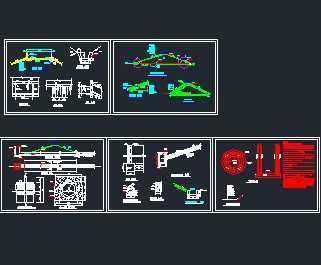

介绍： 说明： 1.图中单位：高程以米计，其余以毫米计； 2.土坝基础置于原状硬土，断面范围内必须清除坝基与岸坡上的草皮树根，含有植物的表土、蛮石、垃圾及其他废料，并将清理后的坝基表面土层碾压至坝体设计干容重，坝体断面范围内的低强度，高压缩性软土，应清除或处理，坝基承载力不得低于150KPa； 3.上坝土料填筑一定要控制好土料的含水率，防止碾压时出现弹簧土或水库蓄水后产生湿陷。填筑前要做好土料的复查及土料的现场碾压实验，选定合适的设备进行碾压。 坝体填筑干密度应达到1.68g/cm3以上，并要求碾压均匀，施工前应做好坝料的复查； 4.防渗槽要挖至强风岩下，基面应整平，并用砼喷护。施工时一定要做好排水，以利于土料与基面接合； 5.防浪墙采用M7.5浆砌石，堆石棱体中堆石及反滤层，其材料均采用不易风化新鲜岩石； 6.排洪涵管在坝体内必须座于基岩上，防止沉降不均引起沿管壁的渗流,涵管四周的土体填筑时一定要夯填密实,放空斜涵布置在湖岸坡面上，倾斜坡度视岸坡坡比而定，排洪涵管和放空涵管具体位置由现场定； 7.坝两岸坡面内应做好排水沟，防止雨洪冲刷； 8.复合土工膜的规格为300g/0.5mm/400g,粘土保护层要压实,岸坡铺膜表面开挖成台阶状，每级高差0.3ｍ，水平宽根据原始坡比而定，开挖成形后，将表面的石块及树根等清除干净，并用拍板将表面打紧、平整,对地面高差起伏较大的部位必须进行平整，使基层平滑过渡; 9.施工应严格按照《碾压式土石坝施工规范》实施。
