植物园悬索景观桥施工图纸

  • 资料大小:6 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2018-01-09 11:59
  • 发布作者:老司机带你飙车
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
植物园悬索景观桥施工图纸

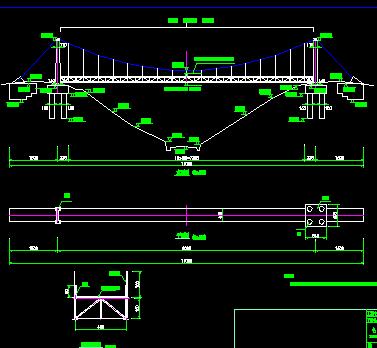

介绍: 植物园悬索景观桥施工图纸包括桥梁总布置图、主缆线形图、索夹和联接板构造图、桥塔一般构造图、桥塔配筋图、桥塔横梁配筋图、索鞍构造图、锚碇预应力筋图、桩基础构造配筋图、主桁一般构造图等 植物园悬索桥工程,位于植物园内,跨越铁路,为简支加劲桁梁悬索桥,桥面宽度4米,跨径为80米,桥下净空为19.9米。本桥建成后,既解决了植物园南北分割的问题,又增加了一处重要的人文景观。 1、桥梁由跨度为80米的钢桁架组成。加劲梁采用桁架形式,既便于安装,又轻巧美观;桁架计算高度为1.6米,宽度4米,建筑高度1.768米(含加劲梁和桥面系);吊杆采用钢丝绳,纵向间距为4.58米;桥面铺设木板,增进了游客与桥梁的亲和感。 2、塔柱采用钢筋混凝土结构,混凝土为C40,钢筋采用II级钢筋。截面采用矩形,倒圆角,横桥向等宽为0.8米,纵桥向变宽从上到下加宽,为1.1米加到1.4米。 3、锚碇、承台采用钢筋混凝土结构。 4、基础采用挖孔桩,C25混凝土,主筋采用II级钢筋。 5、为保证铁路车辆的正常通行和游客的安全,桥面两侧安装2米防护网。
点击进入下载 (需要 0 积分)
