中望CAD2010版功能改进之浅谈椭圆弧夹点拖拽的改进

中望CAD2010已经正式推出,比起中望CAD2009i,新版软件除了在整体运行速度和稳定性上面有很大提高,还有许多功能上的改进。今天和大家来探讨在新版中,画椭圆弧夹点拖拽的改进,这个功能虽然在平时用的不是很多,但用户中也有一部分人在用,改进后该功能的使用比以前的更加方便。下面来给大家讲解一下在中望cad中该功能改进前后的对比(主要是中望2009i版和2010版的比较)

首先在中望cad中,创建一椭圆弧

下面分别在2009i和2010中做相同的操作做比较:

在中望cad2009i中

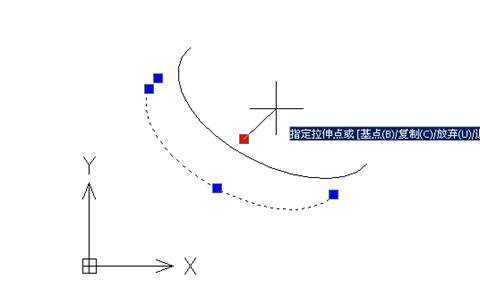

1.实时拖动椭圆弧的端点处的夹点,当拖动椭圆弧端点处的夹点表现出只能拉长或缩短与原来椭圆弧的具有同样的中心,长轴以及短轴的形状.而不能随意沿任何方向变动,给绘图带来很大的局限性,如下图:

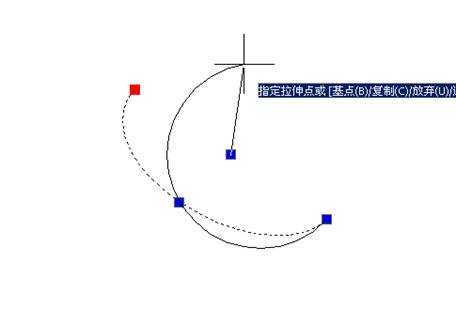

2. 实时拖动椭圆弧的中心点处的夹点,表现出椭圆弧只是平移,沿任何方向移动都是平移,没有其他的形状变动,如下图:


而在中望cad2010版中,操作椭圆弧夹点拖拽能够跟ACAD一样,通过拖动端点或中心点能改变原椭圆弧的大小,即能够改变原椭圆弧的长轴以及短轴,这样以来绘制椭圆图形的操作性就更强,如下图:

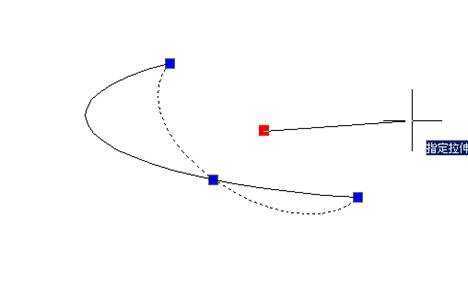

zwcad2010端点拖拽

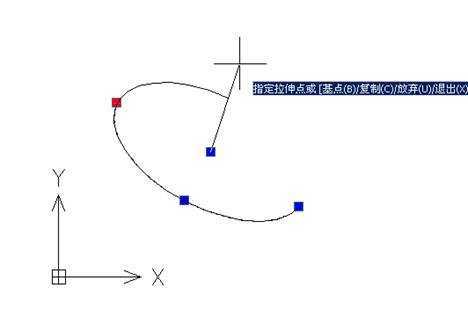

zwcad2010中心点夹点拖拽

从以上的比较可以看出,在中望2010版中椭圆弧夹点拖拽的操作有了很好的改进,与Autuocad操作一样了,使中望cad软件的功能更加完善。对于客户来说,这样的改进不仅给他们作图的准确性增加了,也方便了其操作。

这个功能的改进使椭圆弧夹点拖拽的操作更能体现设计师的使用习惯。
