CAD教程:轻松用中望CAD画亚运会足球

    举世瞩目的亚运盛会马上就要开幕啦!想用自己的方式参与亚运吗?今天就和大家一起,尝试用中望CAD来绘制一个足球。中望CAD是一款功能非常强大的设计软件,被广泛应用于机械、电子、勘察设计等众多领域。今天就让我们一起,用中望CAD来见证一个足球的诞生。

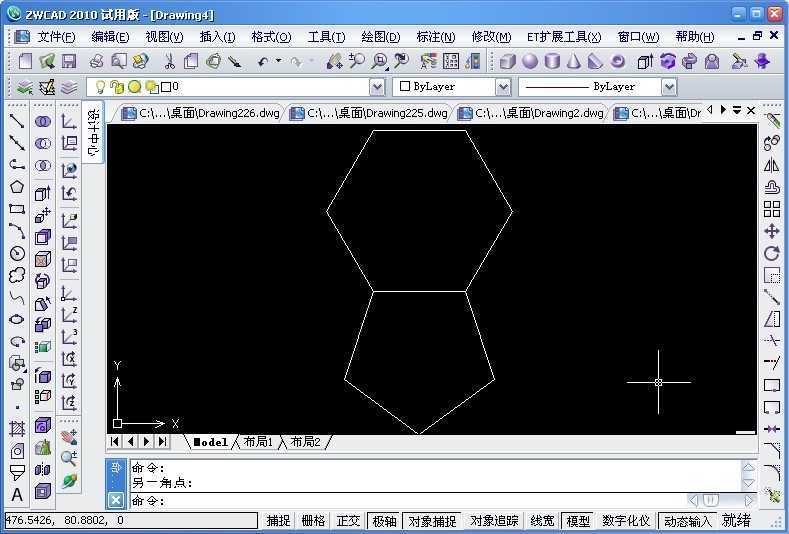

1、绘制一个边长为50的六边形和五边形,位置如下图

CAD教程:用中望3D画一个足球

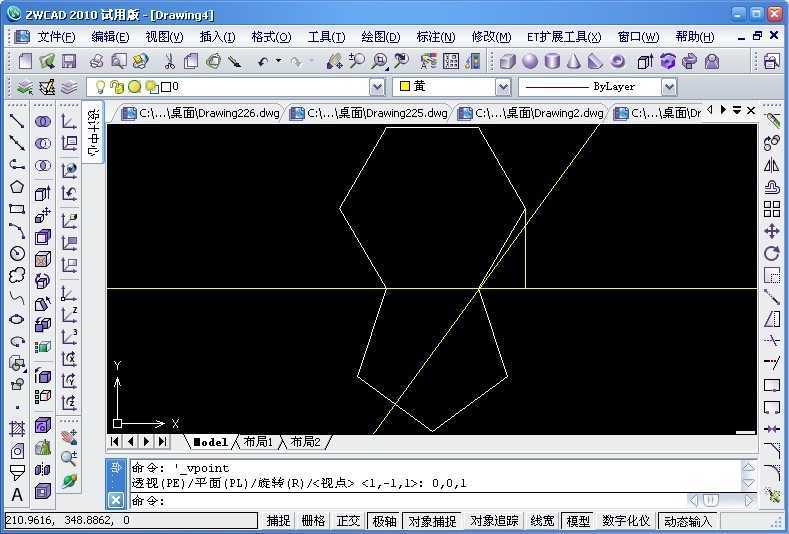

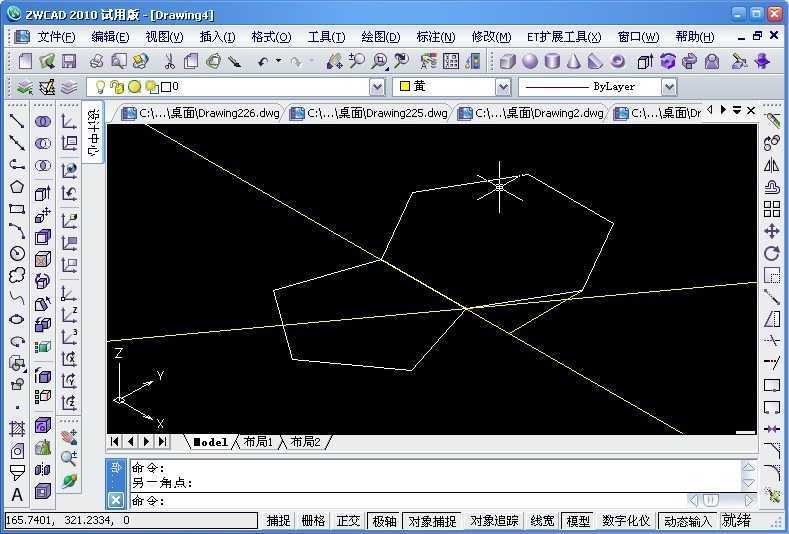

2、绘制两根构造线和一根垂直线,位置如下

CAD教程:用中望3D画一个足球


3、转换视图,视图-东南等轴测视图

CAD教程:用中望3D画一个足球

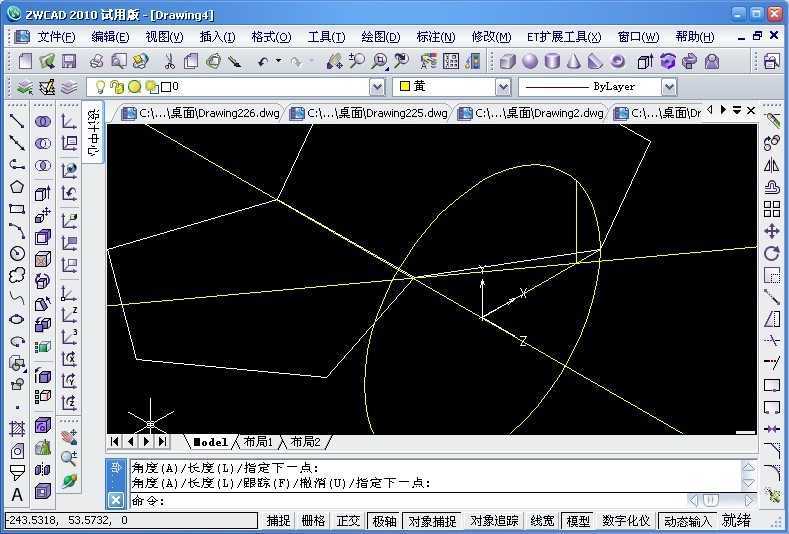

4、三点UCS,定义原点为直线的垂点

CAD教程:用中望3D画一个足球

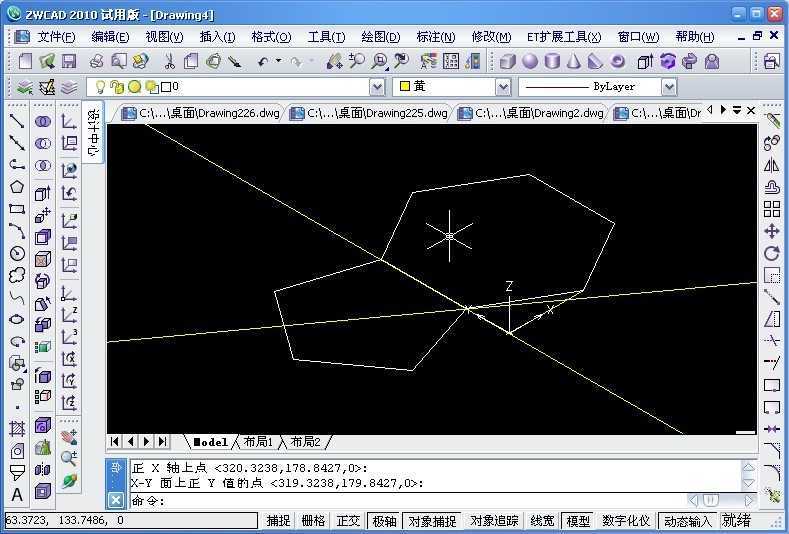

5、以X轴旋转UCS-90°

CAD教程:用中望3D画一个足球

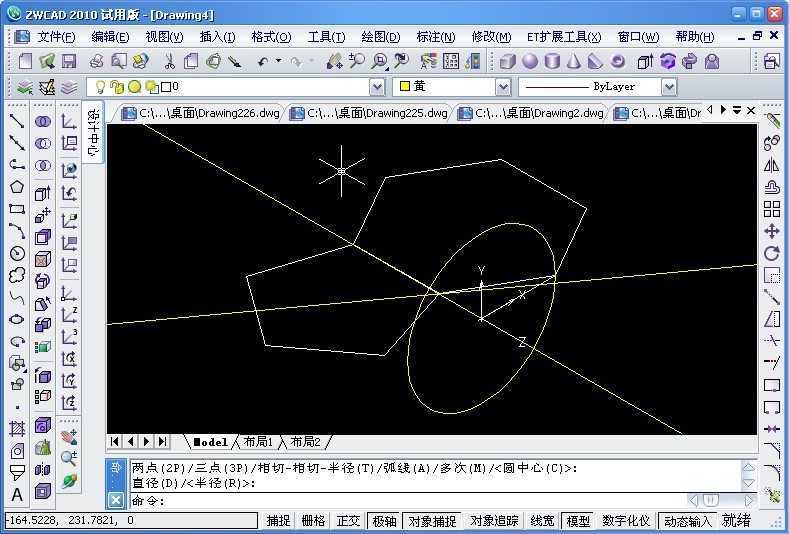

6、以原点为圆心XY平面画圆,半径为直线长度

CAD教程:用中望3D画一个足球


7、以另外一构造线与直线的交点画垂线,如下图

CAD教程:用中望3D画一个足球

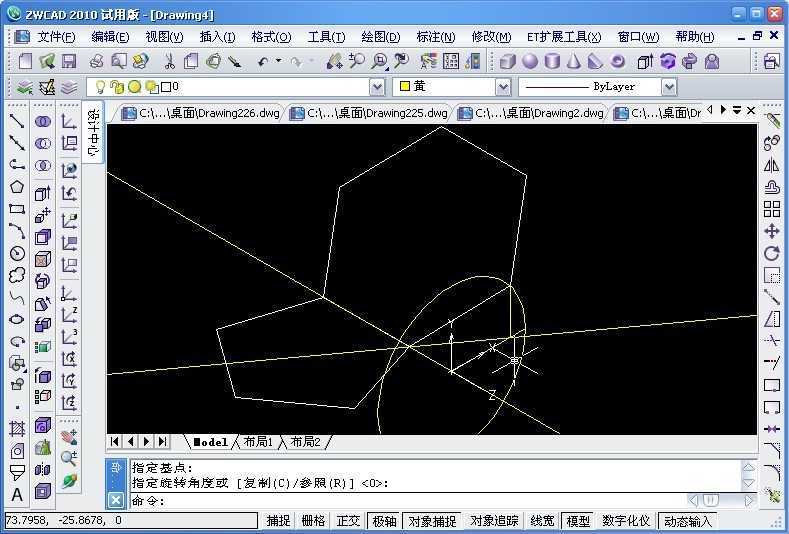

8、旋转六边形,以原点为基点,目标点为圆与直线的交点

CAD教程:用中望3D画一个足球


9、删除辅助线

CAD教程:用中望3D画一个足球

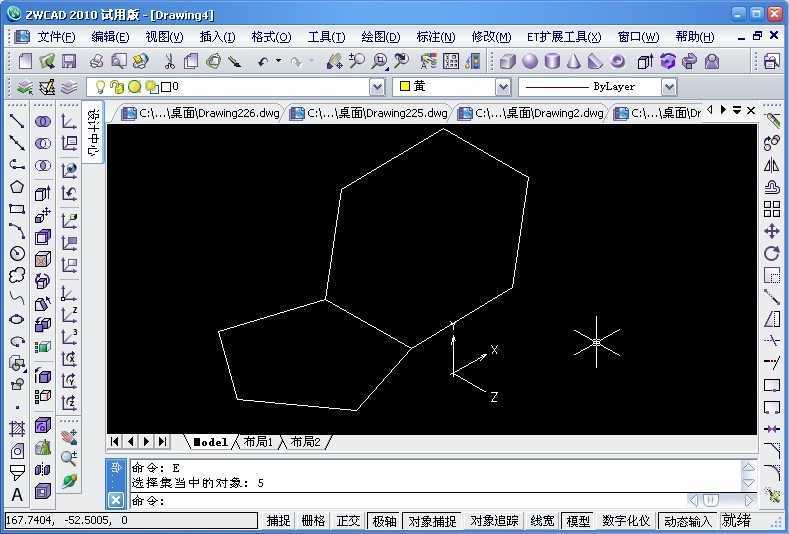

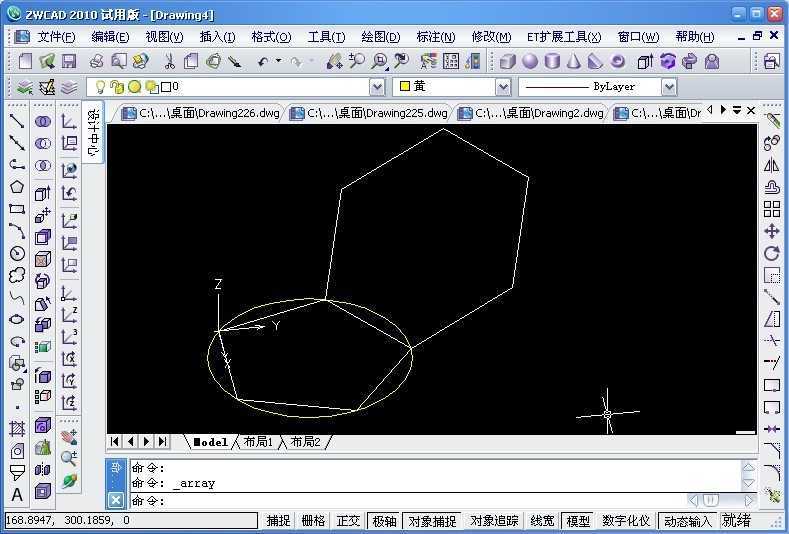

10、在五边形上三点定义UCS,并以五边形的中心画圆

CAD教程:用中望3D画一个足球

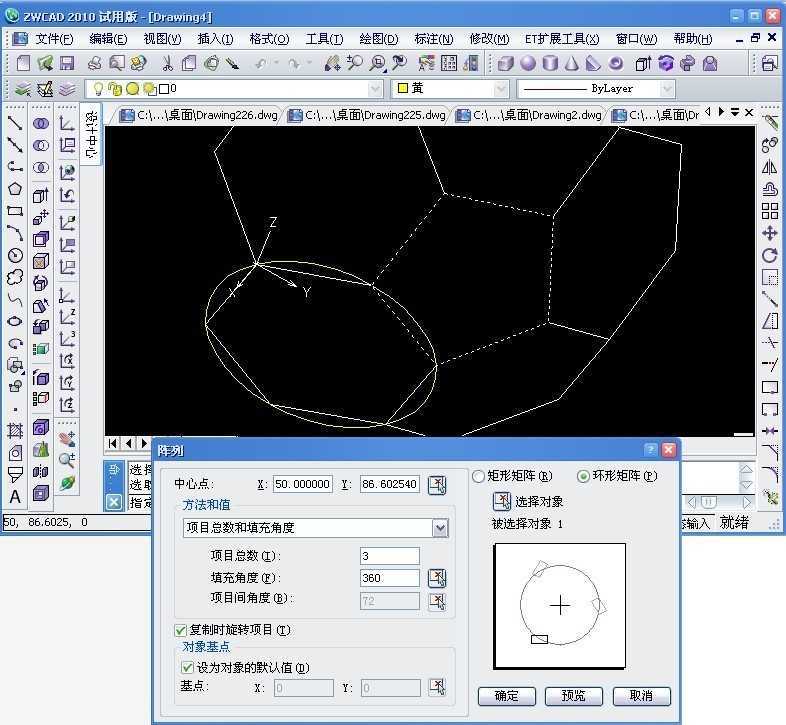

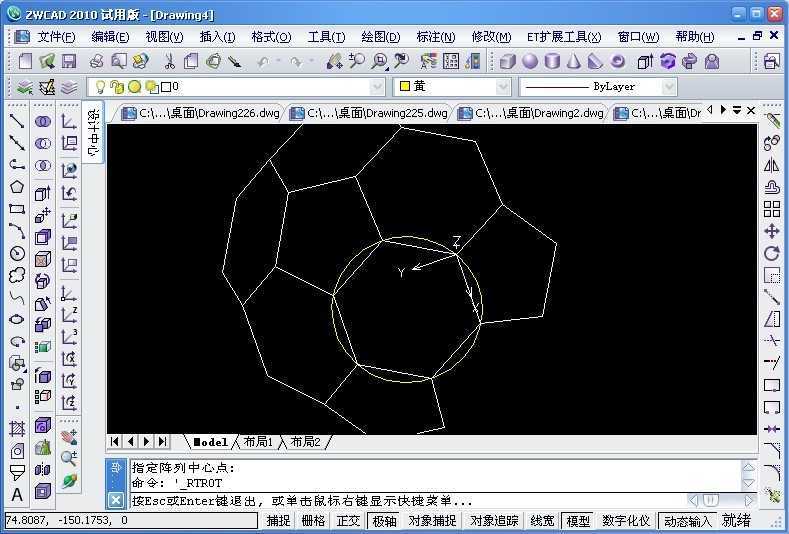

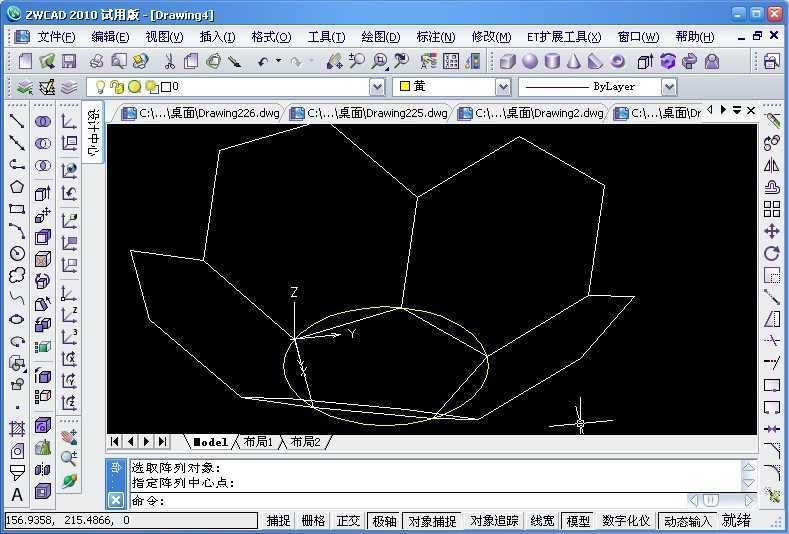

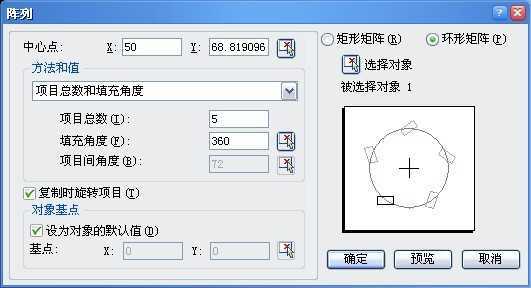

11、阵列:选择对象为六边形,中心定在圆心,项目数为5

CAD教程:用中望3D画一个足球

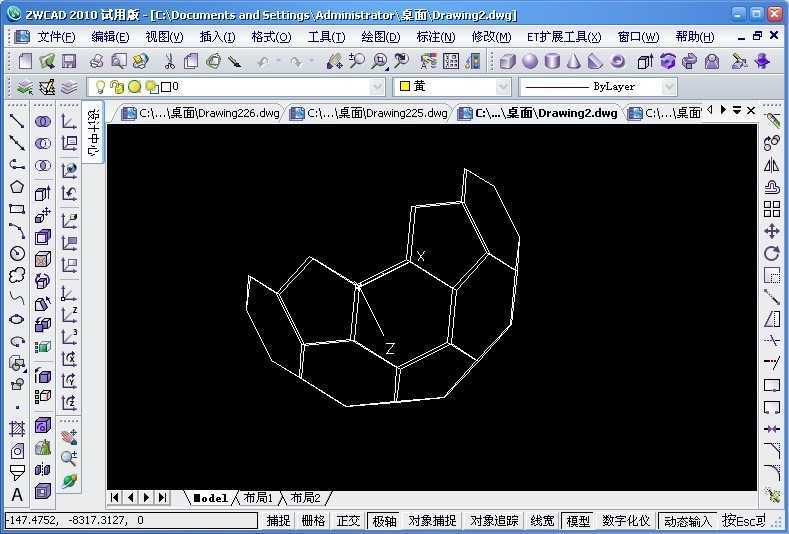

12、阵列结果如下

CAD教程:用中望3D画一个足球


13、在六边形上3点DCS,做圆并阵列五边形

 CAD教程:用中望3D画一个足球

 CAD教程:用中望3D画一个足球


14、阵列结果如下

CAD教程:用中望3D画一个足球

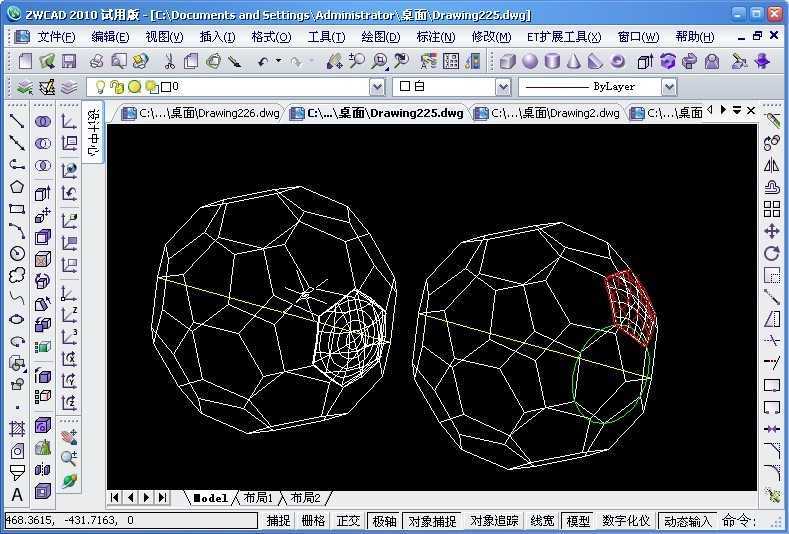

15、继续按照以上方式整列,做辅助线,得如下图形

CAD教程:用中望3D画一个足球

CAD教程:用中望3D画一个足球

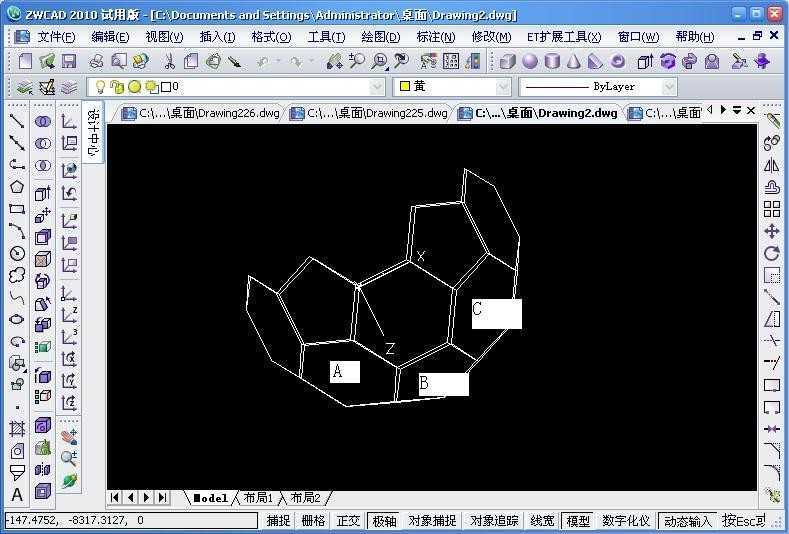

16、三维镜像ABC及后面对象

CAD教程:用中望3D画一个足球

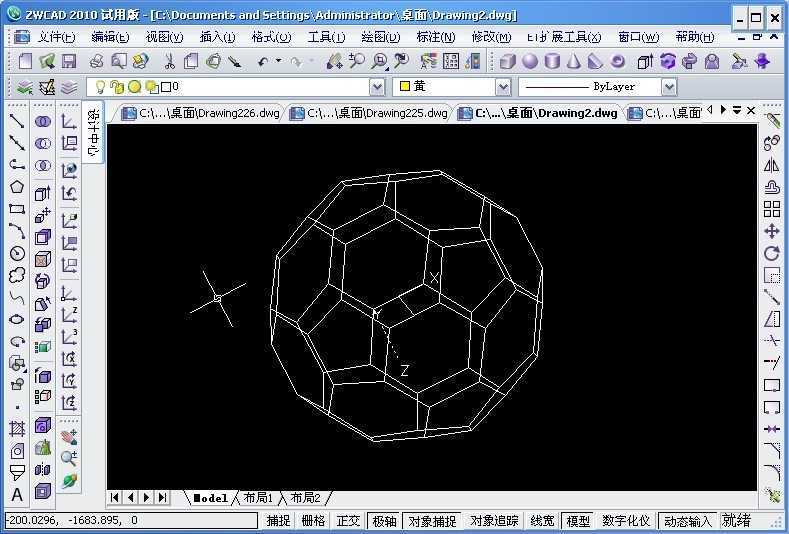

17、镜像结果如下

CAD教程:用中望3D画一个足球

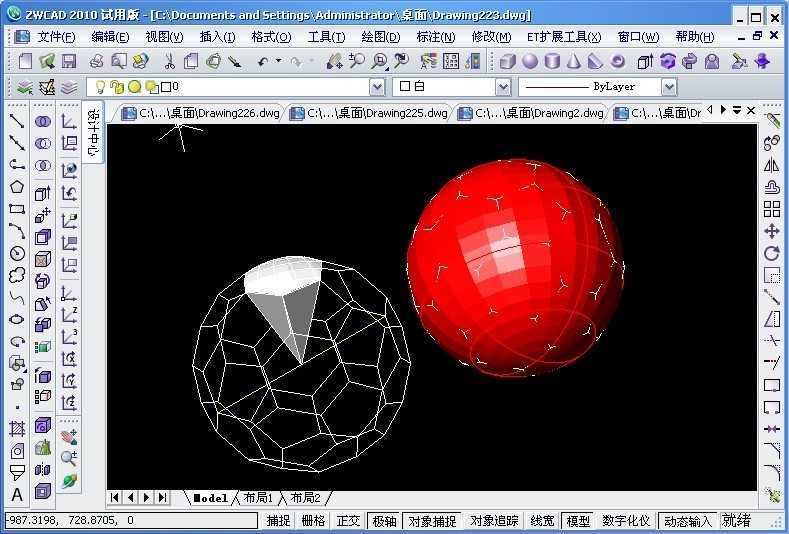

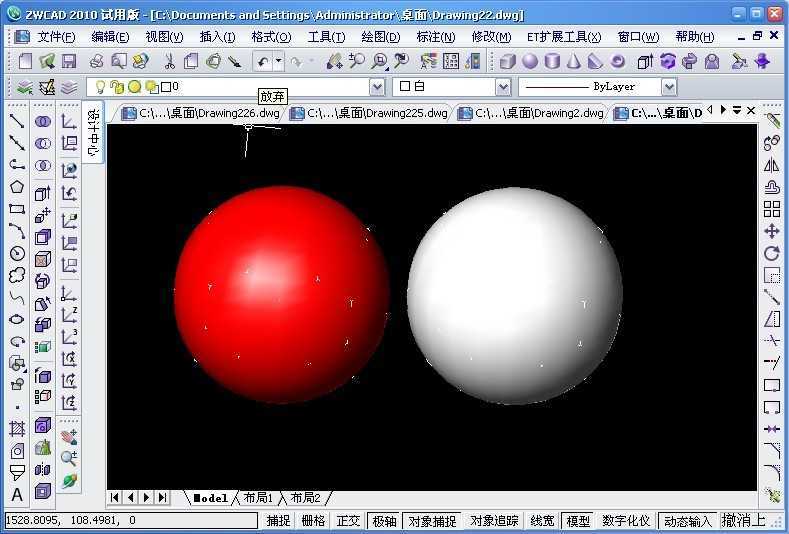

18、复制并以角点到中心的距离为半径画球体,分别为红色和白色

CAD教程:用中望3D画一个足球

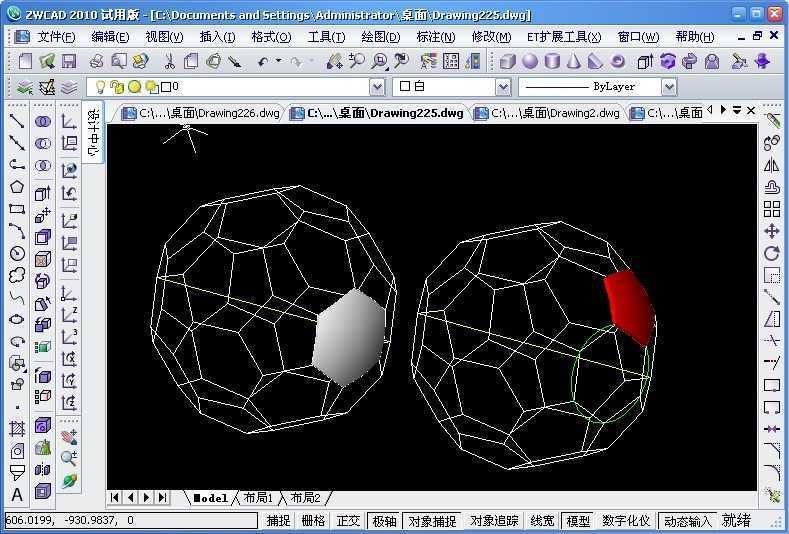

19、用三维剖切命令切出以球心和六边形为基础的实体,另外一个球体上切出以球心和五边形为基础的实体

CAD教程:用中望3D画一个足球


20、分别做一个半径为115的球体,上述实体做差集,得出如下图形

CAD教程:用中望3D画一个足球

CAD教程:用中望3D画一个足球

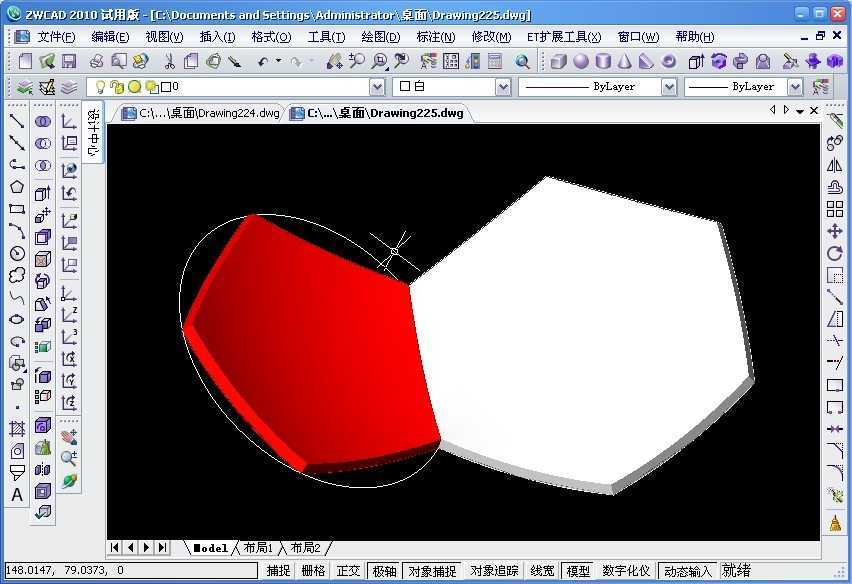

21、将边进行倒圆角(F),倒角半径为R1,用对齐(AL)命令把两个实体对齐

CAD教程:用中望3D画一个足球


22、按照第10-16步方式,阵列镜像

CAD教程:用中望3D画一个足球

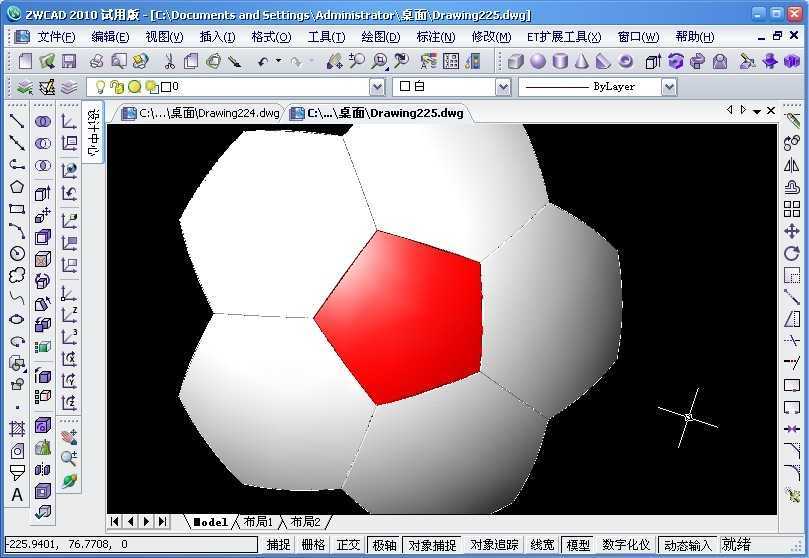

23、重复“对齐”与“阵列”命令最后隐藏辅助线图层

CAD教程:用中望3D画一个足球

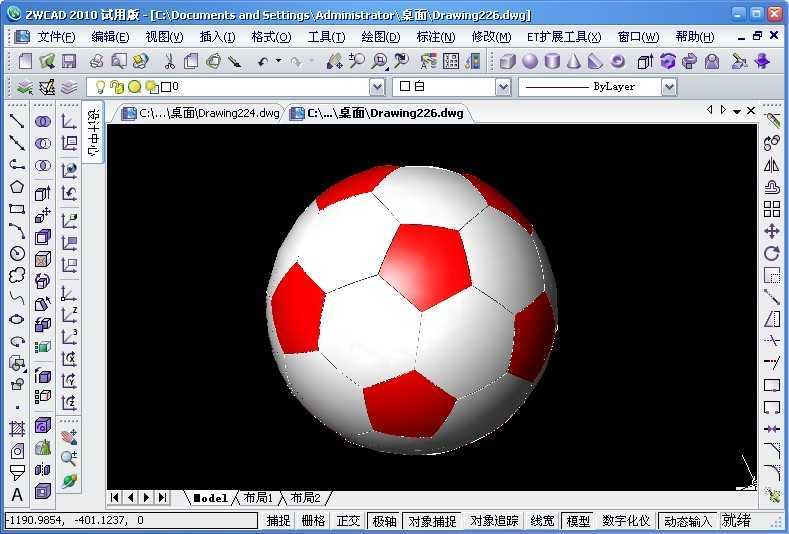

这样一个足球就绘制完成了。熟练掌握中望CAD,就可以自己画出好多实用又美观的作品,赶紧试试吧!
