工程师在使用CAD绘图中离不开自定义图框，那么自定义标题栏、明细表以及图框应注意什么问题？本人总结了多年来使用中望CAD的一些经验，供大家参考。
一．图框
首先重新定制一下中望CAD中的图框（注：“图纸设置”中的图纸是不能够修改的，只能通过“定制图幅”来给客户定义）。

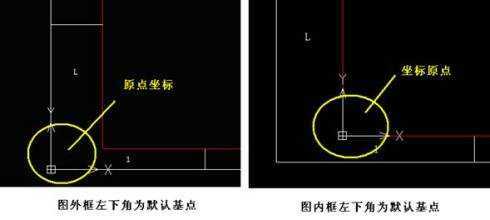

1.我们要把图框的图形删减出来（如下图）。首先定一下默认的插入基点（有的客户需要图外框左下角为默认基点，有的需要图内框左下角为默认基点）。
2.定制基准点
定义附加栏基点
直接在附加栏插入基点处建立单行文字即可，内容为：“!ZWTITLE-LL”。在绘制图框时必须用ZWTITLE_LL、 ZWTITLE_INSERT、ZWTITLE_RU、ZWTITLE_LR和ZWTITLE_MAX共五个单行文字的插入点来指示附加栏、标题栏、参数栏、附加栏和图框右上角点。
二．标题栏
1.尺寸问题
标题栏在定制的过程中一定要注意长度与宽度，长度为180mm，宽度可以自定义。
2.属性定义
a．定义属性
输入快捷命令“ATT”（定义属性），会调出下面界面，我们填好“标记”与“提示”，选择插入点，这样就简单的定义好了。
b．修改其他属性

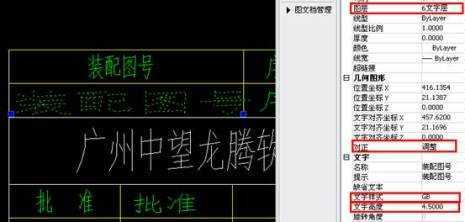

对齐方式要选择“调整”，这样就可以定制好两个边界夹点，根据填写的文字的内容多少进行文字压缩与对齐。文字的样式，高度，图层颜色等等，也要在这里设定一下。这样其他的文字定义属性也是同样的道理，进行同样的操作。
c．属性定义顺序
标题栏设定好后，选择“系统维护工具”的“超级属性块定义”会看到下面的界面，我们可以在这里通过“上移一行”“下移一行”调整一下定义文字的顺序，也就是调整填写标题栏时的填写顺序。
3.文字预置
标题栏中的比例是预显的（预显为1：1），是根据图纸设置中设置比例自动生成的。如果客户希望标题栏中其他的文字内容预显，目前是无法实现的。
三．明细表
1.明细表一共为两个文件，一个格式为.dwt的表头文件和格式为.dwg的表体文件。
2.明细表中“数量X单重=总重”是系统设定好的，所以给客户定义明细表时，我们要把定义的“标记”写成“数量”如下图，“提示”中的文字可以填写成其他的文字。这样就可以在填写明细表时自动计算出“总重”了。
3.生成明细表时，可以通过“明细表设置”来修改文字的宽度比，这个不用在自定义明细表时考虑。
四.注意事项
定义图框“图层”的时候，最好建立一个特定的图层名称如“图框外框”“图框内框”等等，最好设定好图层颜色、图层线宽等参数为特定值，不要设成 “bylayer”。同样，“文字样式”最好新建一个标题栏的文字样式，这样就不会与系统设置相冲突，可以保证自定义内容稳定性。
