中望CAD2011新体验—参数化设计

听闻中望CAD推出了新版本中望CAD2011,新版本增加了参数化、表格、字段等十余种全新功能。其中,最吸引我的是参数化设计,该功能完全颠覆了原有的绘图方式,在国内CAD领域尚属首创。作为一名使用CAD软件多年的设计师,我迫不及待地进行了下载试用,希望可以先睹为快。今天,就和大家一起来分享一下中望CAD2011的参数化设计应用。

参数化对应的功能包括两个方面,一是几何约束,一是标注约束。在绘制的图形之间存在关联关系,或需要用函数公式绘制图形的情况时,使用约束功能极大的提升了绘图效率,并且十分便于设计方案的后续修改。

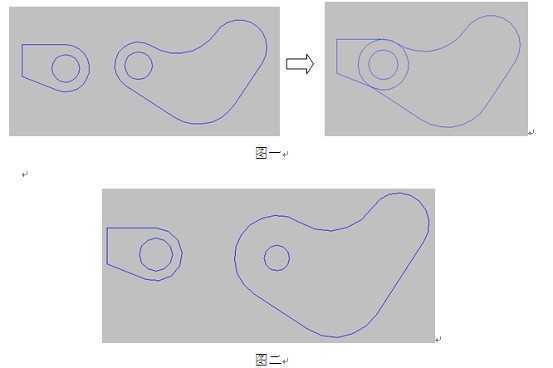

下面以绘制一个铰链零件为例,展示参数化的使用,设计时必须满足两个要求:两个部分零件保持各自相对的独立完整,并且两个孔径保持一致(图一)。

首先,使用ZWCAD2011的基本命令绘制出大体的形状,无须尺寸限定(图二)。

中望CAD2011新体验—参数化设计

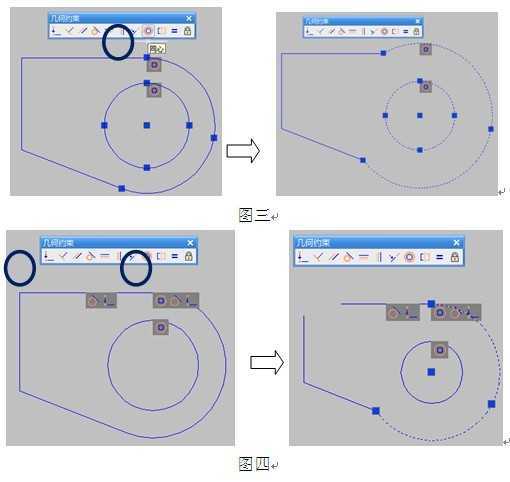

接下来,可以手动逐个添加几何约束,比如添加同心约束到圆和圆弧上,就可以始终保持其同心的位置相对关系(图三)。

可以继续添加相切约束和端点重合约束,以保持相连并相切的位置关系(图四)。

中望CAD2011新体验—参数化设计

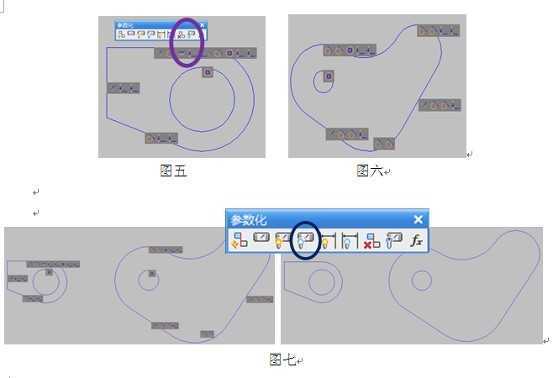

中望CAD2011里还提供了一个自动约束功能,可以一次性将整个零件附上一套完整的约束关系(图五)。

同样使用自动约束功能,对右边的零件添加一套几何约束(图六)。

为了使视图更加简洁清晰,我们可以将约束栏标签隐藏起来(图七)。

中望CAD2011新体验—参数化设计

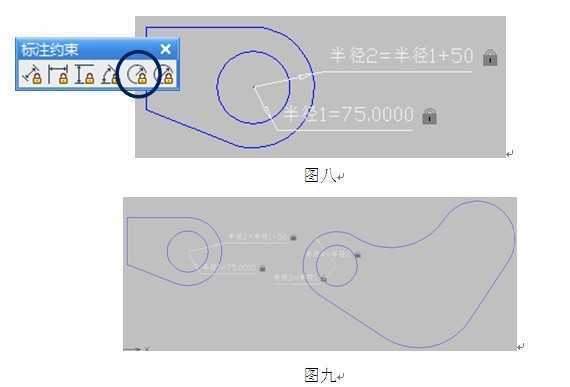

现在我们就来添加标注约束,以达到设计上的尺寸要求,首先给左边零件的圆和圆弧添加2个半径约束,并且设置圆弧半径等于圆半径加上50(图八)。

再同样的,我们也给右边的零件添加2个半径约束,此时无须输入具体半径值,而只要将半径名称指向右边零件的对应名称即可,你会发现零件的形状立即发生随动,并且始终保持着完整的约束关系(图九)。

中望CAD2011新体验—参数化设计

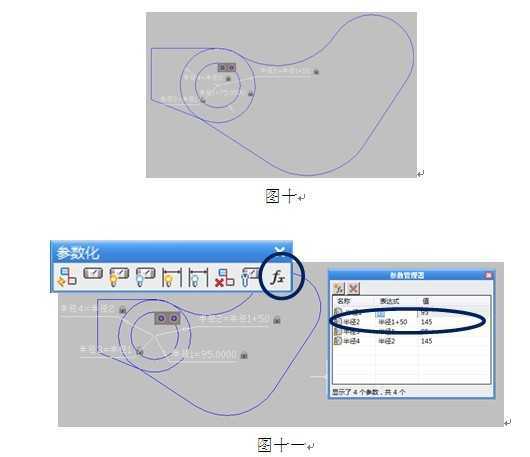

下一步,对2个内圆使用同心约束来展示装配效果,2个零件以整体移动的方式重合在一起(图十)。

在我们完成以上的设计方案后,往往还会做一些后续的修改工作,在使用ZWCAD的参数化功能做修改就极为方便,例如我们需要将孔径由原来的75改为95,我们只需要在参数管理器里修改一个表达式即可,而2个零件都将随之变化(图十一)。

中望CAD2011新体验—参数化设计

以上就是中望CAD2011参数化设计的应用,该功能极大地提升了设计效率,尤其是对于设计方案的后续修改提供了很大的便利。有兴趣的朋友,不妨下载亲自体验一下。此外,中望CAD2011还有很多其他的新功能,有机会的话也会陆续和大家进行分享。
