教你如何用中望CAD修改线宽

    关于线宽,经常会有工程师提到各种各样的问题,例如线宽设置好了为什么在图里没有显示出来,又或者为什么打印不出线宽等等。中望CAD提供了一个多义线线宽修改命令PEDIT,来进行多义线线宽的修改(若不是多义线,则该命令会先将线段转化成多义线,再改变其线宽),PEDIT可以选取单个实体操作,也可以选取多个实体操作,用于成批修改多义线线宽,非常方便高效。在中望CAD中,还可给实体指定线宽(LineWeight)属性修改线宽。

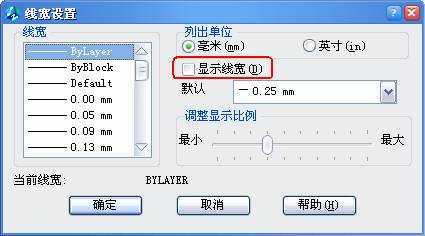

    只需选择要改变线宽的实体(实体集),改变线宽属性即可,线宽修改更加方便,须注意的是,LineWeight属性线宽在屏幕的显示与否决定于系统变量LWDISPLAY,该变量为ON,则在屏幕上显示LineWeight属性线宽,该变量为OFF,则不显示。多义线线宽同LineWeight都可控制实体线宽,两者之间的区别是,LineWeight线宽是绝对线宽,而多义线线宽是相对线宽,也就是说,无论图形以多大尺寸打印,LineWeight线宽都不变,而多义线线宽则随打印尺寸比例大小变化而变化,命令scale对LineWeight线宽没什么影响,无论实体被缩放多少倍,LineWeight线宽都不变,而多义线线宽则随缩放比例改变而改变。打印时,把“打印对象线宽”的选项勾选上,打印出来的线宽的显示效果就与在图里显示的是一样,如果把“按样式打印”勾选上则是按照打印样式里设置好的线宽来打印。
