如何把CAD文件转成JPG图片

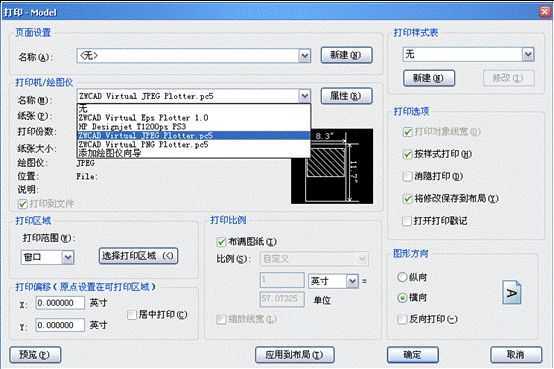

1、输入打印命令“plot”,在选择打印机时选择"zwcad virtual JPEG plotter.pc5”打印机;如图所示:



2、选择好自已想要的图纸尺寸或输入个自定义的像素尺寸。

3、其它的设置和我们使用普通的打印机一样(打印样式,打印范围,比例等);

4、点击确定打印,接着弹出一个对话框,提示保存文件,把文件保存到你要存放图片的文件夹里,点击保存。

5、打印完毕,打开刚才存放文件的文件夹,你要的图片就在里面了。(如果打印出来的线太细或太迷糊,可以适当调高图纸尺寸或打印样式的线宽。)
