CAD教程:中望CAD工具选项板的运用

中望CAD的每一个新版本都会有一些新增功能或者是功能上的更新,工具选项板功能在09版以后的中望CAD里具有,在默认状态下,工具选项版的内容包含四个方面的内容,基本是一些常用的功能命令,由于有工具条,这部分内容作用不太大。但我们可以做一些对自己工作有作用的东西放到工具选项板里,方便图纸的绘制。下面制作一个图框选项板作为示例。

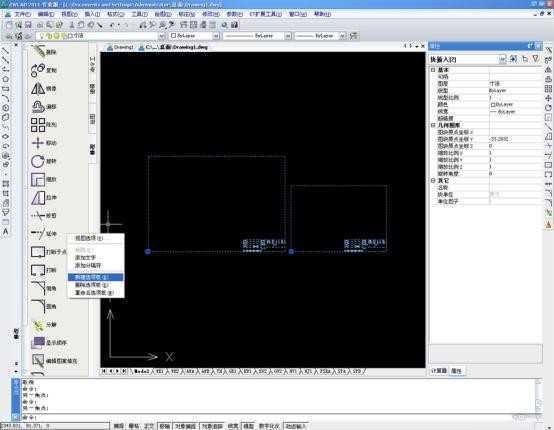

1.在工具选项板里空的地方点击鼠标反键,新建一个选项板,名称可以自定义。

CAD教程:中望CAD工具选项板的运用

2.将需要放到工具选项板的图形做成块,注意块的名称要简单易懂,方便以后的选取。

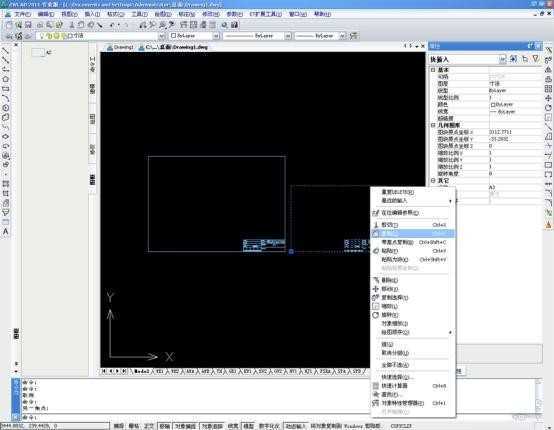

3.选择一个块,鼠标反键复制。

CAD教程:中望CAD工具选项板的运用

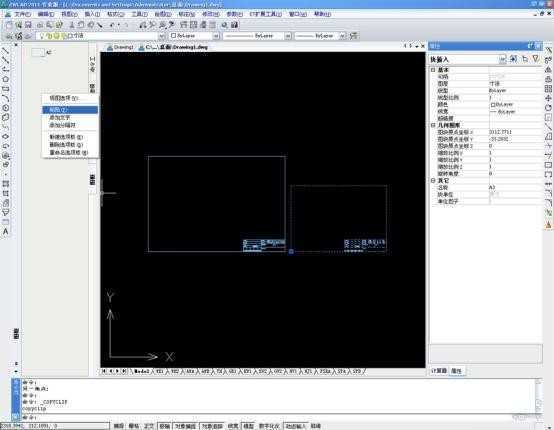

4.在工具选项板中空白处鼠标反键,粘贴该块,这样块的图形缩略图和块名称都在选项板中可以看见了。

CAD教程:中望CAD工具选项板的运用

5.工作时需要插入该图形时,直接在工具选项版里选择就可以插入了,相比块插入的方式,具有多图纸都可用选项板内容和直观方便的特点,对于经常使用的图形最合适作为选项板使用。
