中望CAD2008i填充功能实用指南(二)

近年来,国产CAD在技术上得到了很大的提升,在众多的国产CAD品牌中,中望CAD是我和不少同道人都感觉挺不错的一款软件,作为中望CAD的忠实用户,通过这些年的使用,我认为中望CAD是完全可以满足设计人员的需要的。

在最新发布的中望CAD2008i版里,填充功能做了重大改进,功能更丰富,界面更友好,为了能够使广大设计人员快速掌握使用方法,分享该最新版本给我们带来的全新设计体验,我撰写了此专题文章。在前一篇《中望CAD2008i填充功能实用指南(一)》里我给大家介绍了新增的边界选择方法和渐变色填充等功能,这一篇里我将着重介绍新增的辅助选项。

其它选项界面

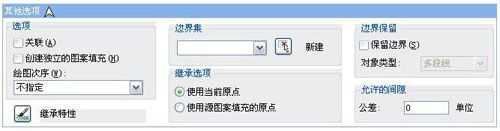

初始状态下,其它选项栏是收起的,将其展开后可以看到如下的界面:

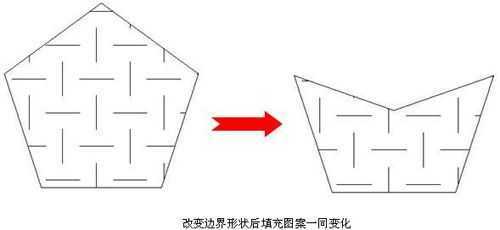

关联:选中此项后,创建的填充图案与边界关联,移动边界位置或改变边界形状,图案将随之改变。

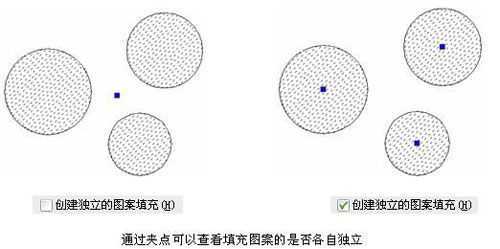

创建独立的图案填充:对于有多个独立封闭边界的情况下,中望CAD可以用两种方式创建填充,一种是将几处的图案定义为一个整体,另一种是将各处图案独立定义,如下图所示,通过显示对象夹点可以看出,在未选择此项时创建的填充图案是一个整体,而选择此项时创建的是3个填充图案。

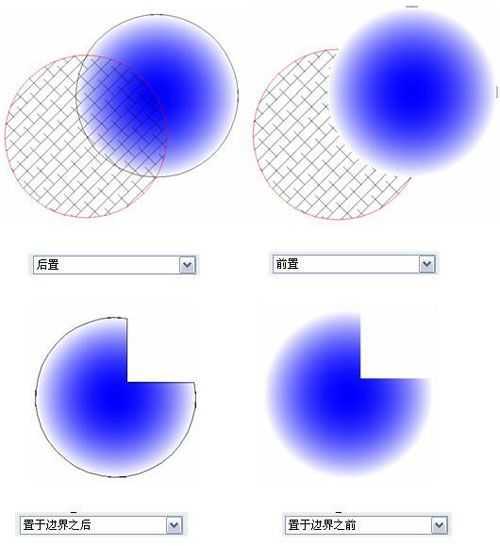

绘图次序:当填充图案发生重叠时,用此项设置来控制图案的显示层次,下面的4个示图展现了指定特定设置的效果,当选择时,则按照实际绘图顺序后绘制的对象处于顶层。

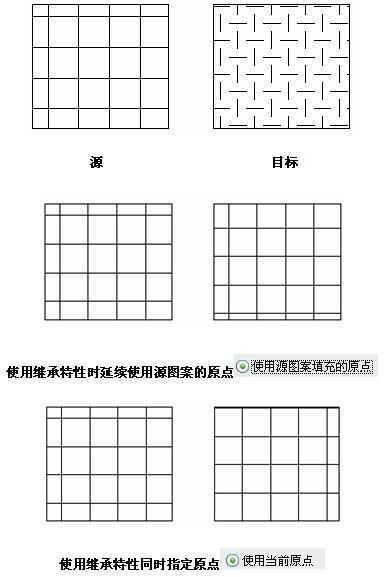

继承特性:用于将源填充图案的特性匹配到目标图案上,并且可以在继承选项里指定继承的原点。

边界集:定义以指定内部点方式定义边界时要分析的对象集。当使用选择对象定义边界时,选定的边界集无效。

默认情况下,使用添加: 拾取点选项来定义边界时,系统将自动分析当前视口范围内的所有对象。通过重定义边界集,可以在定义边界时忽略某些对象,而不必隐藏或删除这些对象。对于大图形,重定义边界集也可以加快生成边界的速度。

搜索边界时将计算当前视口内的所有对象。

搜索边界时只搜索新建的这部分对象。

保留边界:此选项用于以临时图案填充边界创建边界对象,并将它们添加到图形中,在对象类型栏内选择边界的类型是面域或多段线

允许的间隙:一幅图形中有些边界区域并非是严格封闭的,接口处存在一定空隙,而且空隙往往比较小,不易观察到,造成边界计算异常,中望CAD2008i考虑到这种情况,设计了此选项,使得在可控制的范围内即使边界不封闭也能够完成填充操作。例如有一个边界上存在2.65个单位的缺口,将允许的边界里设置为10,则可以将其视为封闭边界进行填充。

通过两篇《中望CAD2008i填充功能实用指南》的介绍,全新的Hatch功能已经展现在广大用户面前,这些功能既简单易用,更提高了绘图效率,相信掌握以后一定会对实际工作有极大的帮助。事实上,随着工作压力的不断加大,不少设计师都希望能从日常繁杂的设计工作中解放出来,而使用一款好的CAD软件,既不影响设计效果,又可以有效节省工作时间。

中望CAD这些年来给人的感觉,正是在朝着这样的方向不断改进。在整体性能方面,中望CAD紧跟世界最新技术并很好地结合了我国用户的实际需求。在软件的实用性方面中望CAD也做出了很多改进,软件越来越注重设计师的细微需求。总体上来说,中望CAD是一款功能强大、易学好用的优秀国产CAD软件,更加符合我国设计师的工作需要。
