AutoCAD图案填充命令不能执行?

AutoCAD完成图形的绘制后,在进行图案填充操作时发现图案填充命令不能执行,请问这是什么原因?该如何解决?
原因分析:

原因一:这可能是由以下两种原因造成的。原因一是执行“图案填充”命令后,要填充的区域没有被填入图案,或者全部被填入白色或黑色。出现这些情况,都是因为“图案填充”对话框中的“比例”设置不当。要填充的区域没有被填入图案,是因为比例过大,要填充的图案被无限扩大之后,显示在需填充的局部小区域中的图案正好是一片空白,或者只能看到图案中的少数零星的局部花纹。反之,如果比例过小,要填充的图案被无限缩小之后,看起来就像一团色块,如果背景色是白色,则显示为黑色色块,如果背景色是黑色,则显示为白色色块,这就是前面提到的全部被填入白色或黑色的情况。

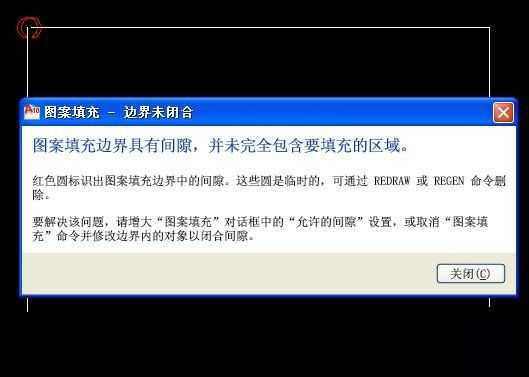

原因二:提示“图案填充边界未闭合”,并以红色线圈标记未封闭的位置,

这说明,图形不是封闭的区域是不能进行图案填充的。

解决方法:

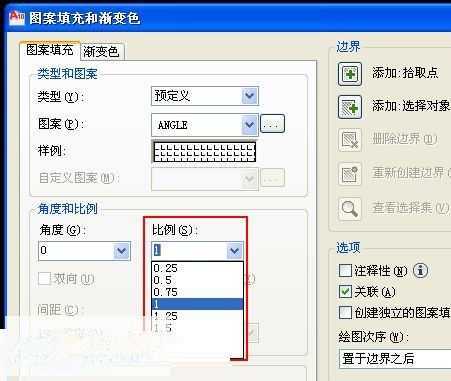

对于第一个原因,在“图案填充”对话框的“比例”中调整适当的比例因子即可,如下图所示;对于第二种原因,只要重新看一下图形的封闭性就可以了。
