如何用CAD的外挂绘制齿轮

在AutoCAD中没有提供可以直接绘制齿轮的工具,所以用AutoCAD绘制齿轮不太容易

下面介绍一种绘制齿轮的方法
这种方法需要用一个程序,需要的可以下载 CAD绘制齿轮外挂文件
具体操作步骤如下所示,

第一步 打开AutoCAD软件,在命令行输入命令加载程序“APPLOAD”按回车键确认
第二步 在查找范围选框内,找到GEAR.LSP文件,并将添加到历史记录选项打钩
命令行提示,已成功加载“GEAR.LSP”这里我们选择关闭选项,
第三步 在命令行输入GEAR回车,根据命令提示输入相应值,方括号中的为默认值:
Number of teeth:<24> 输入齿轮的牙数
Modulus of gear:<0.5> 输入齿轮的模数
Pressure angle:<20.0>输入齿轮的压力角20.0或14.5两种
Number of points on curve:<40>输入齿轮廓线上的曲线点的数量
Center of gear:输入绘齿轮的中心点(这时用鼠标点击屏幕确定齿轮中心位置)
Finish the gear ?:<Y>完成齿轮(点击回车/空格键)

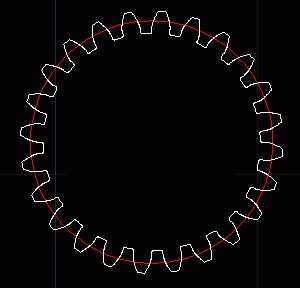

创建的齿轮如下图所示
