如何自定义自己想要的CAD填充图案?

同线型一样,CAD中(无论AutoCAD还是国产的浩辰CAD)的填充图案都是以图案文件(也称为图案库)的形式保存的,其类型是以“.pat”为扩展名的纯文本文件。可以在CAD中加载已有的图案文件,并从中选择所需的填充图案;也可以修改图案文件或创建一个新的图案文件。

1. 填充图案定义格式

与线型定义类似,填充图案的定义由标题行和模式行两部分组成。

(1)      标题行:由填充图案名称和填充图案描述组成,标题行以“*”为开始标记,填充图案名称和描述由逗号分开,其格式为:

*pattern-name [, description](“填充图案名称[,填充图案描述])

(2)      模式行:由图案直线定义和填充线的控制信息组成,一个填充图案中可以定义多种类型的图案直线(CAD对图案直线的数量没有限制。),其格式为:

angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]

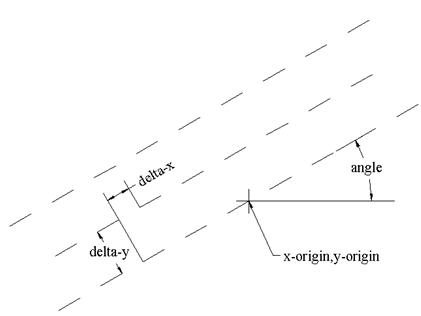

其中各项意义如下(见图1-5):

Ÿ angle:填充线图案直线与水平方向的夹角。

Ÿ x-origin、y-origin:第一条图案直线经过的坐标点。

Ÿ delta-x:相邻的两条图案直线沿画线方向上的偏移值。

Ÿ delta-y:相邻的两条图案直线之间的偏移值。

Ÿ dash-1, dash-2, ...:图案直线的规格说明,与上节中简单线型的定义相同。


当用户使用一个填充图案,CAD首先生成一条通过由x-origin和y-origin指定点的图案直线,然后根据偏移距离delta-x和delta-y来产生其余的图案直线,生成具有无限平行直线的直线族,并使用所有选定的填充边界对这些图案直线进行裁剪。如果在填充图案定义中包括多种类型的图案直线,则CAD通过上述方式对每种图案直线依次绘制,并叠加在一起产生较复杂的图形。

例如:在CAD自带的填充文件中对SQUARE图案的定义如下:

*SQUARE,Small aligned squares

0, 0,0, 0,.125, .125,-.125

90, 0,0, 0,.125, .125,-.125

注意  图案定义文件的每一行最多可包含80个字符。CAD忽略空行和分号右边的文字。

2、填充图案的创建

由于填充图案文件也是纯文本格式的,因此用户可以在CAD环境外使用任一文本编辑器直接打开或创建填充图案文件,并对其内容进行补充和修改。

实例3  创建“USER”填充图案

(1)      使用Windows附件中的“记事本”程序创建一个新的文本文件。

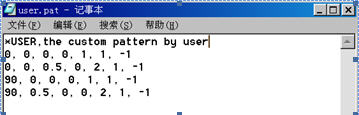

(2)      在该文件中添加如下内容,如图1-6所示。

*USER,the custom pattern by user

0, 0, 0, 0, 1, 1, -1

0, 0, 0.5, 0, 2, 1, -1

90, 0, 0, 0, 1, 1, -1

90, 0.5, 0, 0, 2, 1, -1


(3)      将该文件保存在CAD主文件夹的“patterns”子文件夹中,并命名为“user.pat”。

(4)      进入CAD 2007,打开“填充图案”对话框,在“类型”下拉列表中选择“(自定义)”项,对话框中将自动显示出用户定义的“USER”填充图案的信息,如图1-7所示。


注意CAD系统对用户所创建的填充图案文件有如下以下要求:

(1)一个文件中仅含有一种填充图案定义。

(2)填充图案名称必须与文件名相同。

也可以将此填充图案定义粘贴到CAD默认的填充文件后面,例如在记事本打开AutoCAD的acad.pat或浩辰CAD的icad.pat,将上面的定义粘贴到文件的最后面,也同样可以在填充对话框中调用。
