CAD提供了定数等分（Divide）和定距等分(measure)的功能，可以按间距或数量来对直线或曲线进行等分，默认使用“点（point）”对象，也可以用图块来进行等分，将图块按设置规则地排列到曲线上。
为什么有很多人不知道这个功能呢？
因为按照常理大家认为这个功能应该归到“修改”命令中，但CAD的这两个功能隐藏在“绘图”菜单中，而且作为“点”对象的两个子功能。大多数在绘图中觉得点没什么用处，所以没去关注下一级菜单。还有一些人看到了，使用过后，由于默认状态下均布到曲线上的“点”是看不到的，因此不明白这个怎么用，而对于命令行提示中的“块”选项也没太注意。
实际这两个功能用起来非常简单，通常的用法有下面两种：
1、利用等分点辅助绘图。
这种情况下直接用“点”对线段进行等分，操作非常简单。在执行定数等分和定距等分命令后，按提示选择要等分的线，输入份数或间距就可以完成等分。

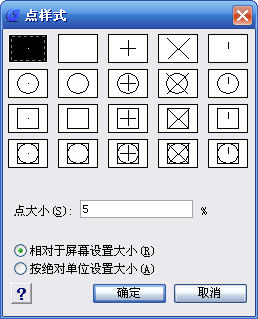

这种方式等分完后由于点对象位于线上，看不见，要想看到这些点，需要在菜单中选择：格式》点样式，设置一个可以看得到的样式，如下图所示。
注意：点大小有两种设置形式，一种是相对于屏幕大小的百分比，一种是绝对尺寸，使用哪种形式、多大，取决于你是否希望打印这些点。点显示后效果如下图所示。
如果等分后，希望利用捕捉这些点来绘制其他图形，注意必须将捕捉对话框中的“节点”选项打开，否则是捕捉不到的。
2、利用等分功能在曲线上排布图形
定数等分和定距等分只支持点和图块，要排布图形，就必须先将排列的图形定义成图块，定义图块时要特别注意插入点，应为插入点就是将来在曲线上排列时的定位点，此外，图块要取一个容易记住的名字，因为后面需要输入图块名。
定义好图块后，调用定距等分和定数等分命令，选择曲线，然后输入B选项，确认用图块来等分，然后输入刚定义的图块名，输入块名后会提示：
是否对齐块和对象？[是(Y)/否(N)]<是>:输入y或n，或按ENTER键
如果输入y，块将围绕它的插入点旋转，这样它的水平线就会与测量的对象对齐并相切。如果输入n，块将不旋转。
最后根据提示输入间距或份数，就完成了排布，效果如下图所示.
以上技巧适用于AUTOCAD和浩辰CAD等常用CAD软件。
