什么是CAD绘图的一般过程？为什么要关注这个因素？
CAD绘图的一般过程是指在绘制一张CAD图时，大致的作图思路和作图顺序。
这个东西看似无关要紧，但它却是一个决定你作图效率的关键因素。为什么这么讲，因为当我们去绘制一张CAD图时，简单图当然不用多加思索，但是复杂的图形我们如果也是不管三七二十一一头扎下去就开始作图。也许你可以完成，但可能你走了很多弯路你自己都不知道。前几天有个刚毕业的实习生加我个人微信问我CAD画图有什么诀窍，我说需要熟悉机械制图的基础知识，先分析零件。这样画图的时候就不会慢了，有清晰的思路。同样的道理我们在作图前首先分析一下零件，脑子里有个作图的思路这样就能从整体上把握图纸，不会轻易出错。下面我们来个实例说明，如下图：

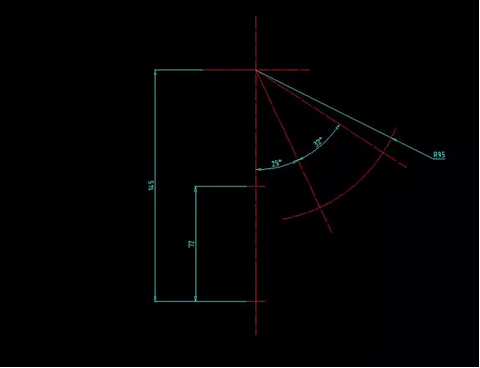

这个图是我在网上找的一个平面图。我们拿这个图来分析，首先我们要作这个图的时候我们说的一般过程是：1.作中心线；2.轮廓线；3.细节修饰。这个一般过程看似比较泛，但是可以适用到任何情况下。首先我们作中心线，如图：
这就像是一栋房子的框架一样，找好框架之后，再在这个框架上去添砖加瓦。图中的尺寸我是为了方便表达先标出来了，这些尺寸叫作定位尺寸，我们学机械制图的时候就有这个知识点，还有一个叫定形尺寸，就是后面的轮廓线尺寸了。第二步就是画轮廓线，画轮廓线我们也有个先后顺序，先画小结构，再画大结构。由内往外画，如图：

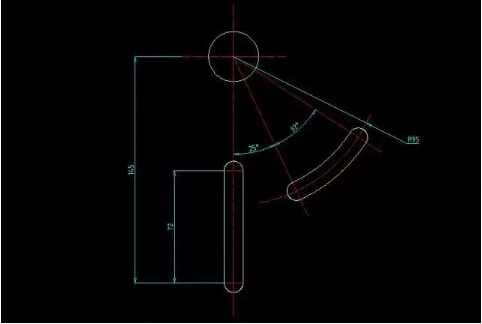

我先把内部的小结构画好，后面再画外面的大结构，如图：

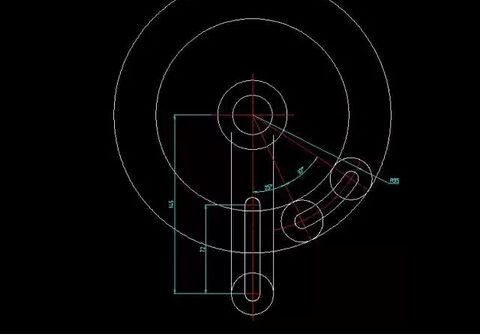

这是外面的大轮廓线，看上去有些复杂，是因为还没有修剪，这是第三步。下面我们对其进行修剪，倒圆角处理，如图：

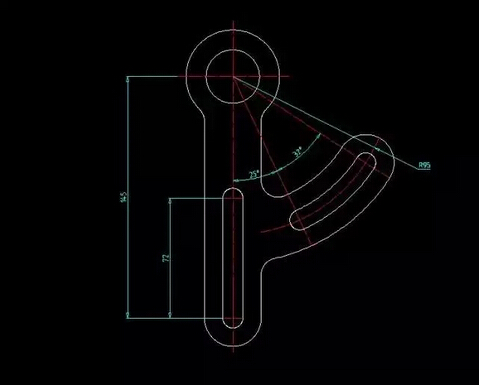

这个修剪的细节就省略了，最后需要标注尺寸了，记得标注尺寸的时候上面我们说了，先标定位尺寸，再标定形尺寸，定位尺寸我们已经标注好了，下面就是定形尺寸了，如图：

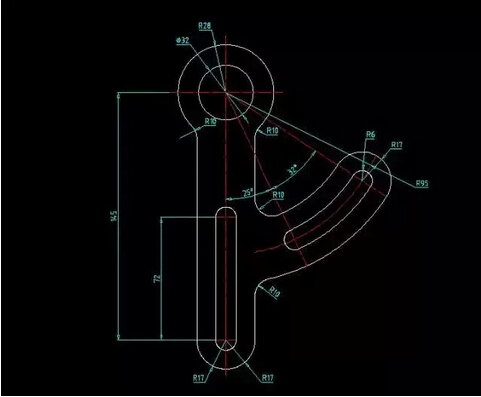

这个也是最终效果图了。这样做下来从始至终我们有一个清晰思路，先做什么，再做什么，比如先标中心线，我们就把所有中心线作出来，就不会忘记了。
