题目要求:

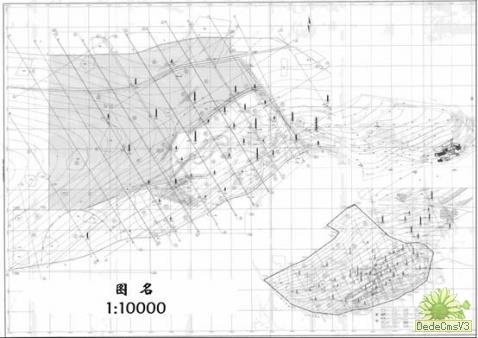

有一副1:10000的扫描图(.jpg格式),方里网大小500×500m,用CAD绘制所有信息。扫描图如下

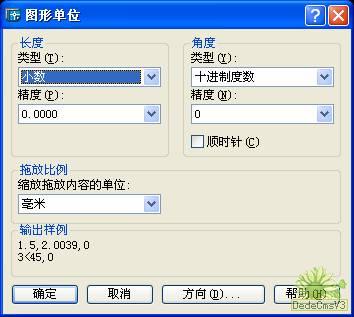

1.设置cad中的绘图单位和比例尺。
单位:mm
比例尺主要通过绘制方里网格大小来确定。
2.绘制方里网
原图比例尺为1:10000米=图上距离:实地距离=X:500000毫米
所以cad图上方里网格大小为X=50毫米。 插入原图图片后,先测量一下图片一个方里网格长度多少,比如是45000mm,那么就要通过对图片进行缩放来使图片上一个方里网格大小为50mm。缩放比例为:50:45000 做完这些,再用cad中的测量工具(或输入命令:_dist)查看图片的每个方里网格距离是否是50mm 如果是50mm就可以放心描图了,比例尺就设置好了。
3.首先分层,分层越多越好管理。
绘制方里网格、图名、图例、外图框……。
几个小命令
查询距离:_dist
多线编辑:pedit(可以调整线宽、拟合……)
旋转:_rotate
正交、捕捉工具也少不了啊。
