命令的用途讲解
在绘图过程中常需要使用某个坐标系作为参照，来拾取点的位置，以精确定位某个对象。合理的使用坐标系，能够帮助我们正确、高效地绘图。
认识、表示坐标系之前，我们首先

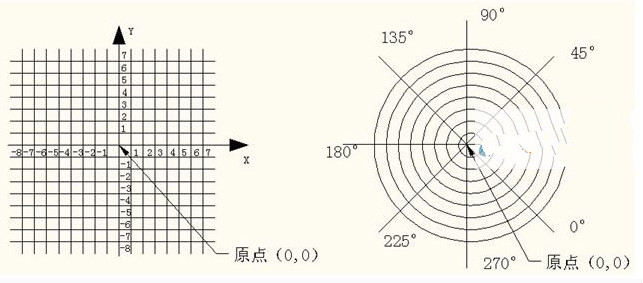

1、打开练习文件“坐标系及其表示方法练习.dwg”如下图所示：

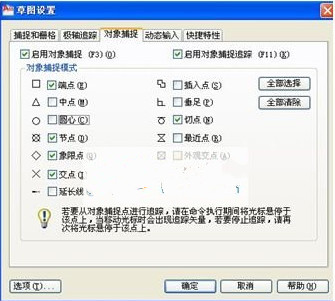

2、对象捕捉和状态栏设置如图所示：

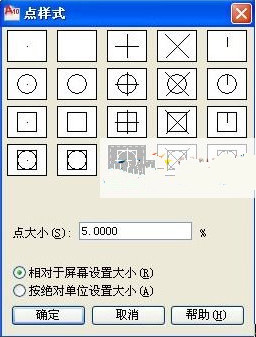

3、设置点样式，如图所示：
4、以下的所有操作都是在这个练习文件中进行的。
Autocad总坐标系及表示方法
在开始学习本节内容之前，请下载练习文件：坐标系及其表示方法.rar
认识坐标系

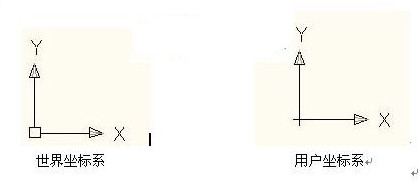

在AutoCAD中的坐标系可分为世界坐标系和用户坐标系两种，如图所示：
下面我们来对这两种坐标系进行介绍
1世界坐标系
世界坐标系为AutoCAD系统默认的坐标系，简称“WCS“，在坐标轴的交汇处显示“口”型标
记。它的位置是固定不变的，即始终以（0，0）或（0，0，0）为坐标原点。
系统规定：沿X轴、Y轴分别为水平、垂直距离的增加方向，Z轴垂直于XY平面，沿Z轴垂直屏幕向外为距离的增加方向。如图所示：
2用户坐标系
在AutoCAD中，为了能更好地辅助绘图，经常需要修改坐标系的原点和方向，这是的世界坐标系就变为用户坐标系，简称“UCS”，在坐标轴的交汇处没有“口”型标记。
它是一种可移动的自定义坐标系，其坐标原点及坐标轴的方向都可以移动和旋转，甚至可以依赖与图形中某个特定的对象，在绘制三维对象时非常有用。如图所示：
坐标系的表示方法
在AutoCAD2009中，一个点的坐标有绝对直角坐标、绝对极坐标、相对直角坐标、和相对极坐标4种方法表示。
进行下面的操作之前，请先打开我们的练习文件：坐标系及其表示方法.dwg
绝对直角坐标：是从点（0，0）或（0,0,0）出发的位移，坐标间用逗号隔开，例如点（5,5）。
操作步骤：
1在命令行输入点命令快捷键“PO”，按空格键确认

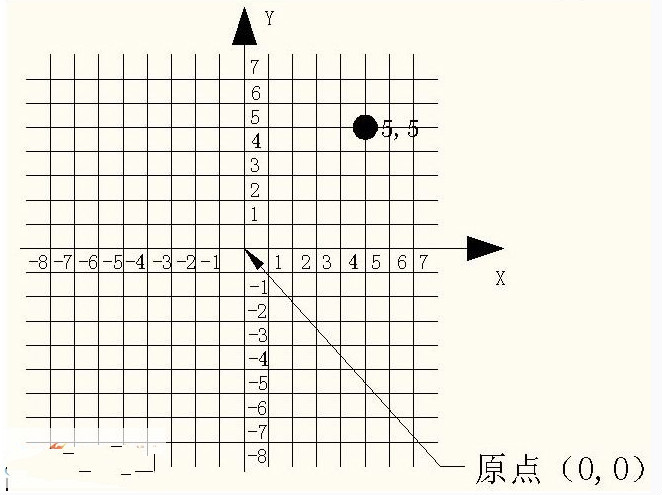

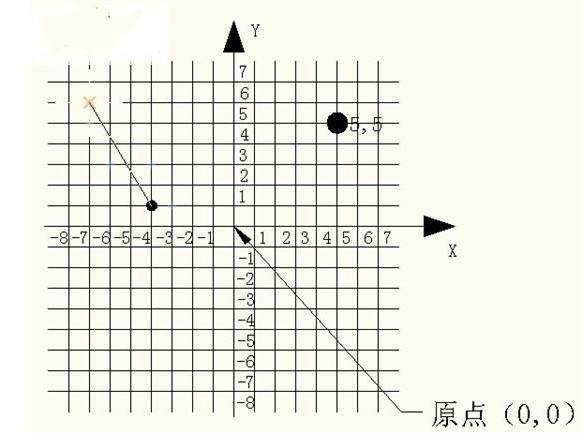

2命令行提示：“指定点”在命令行输入“5,5”表示从（0,0）点出发，向X轴方向移动5，向轴方向移动5，按空格确定，绝对直角坐标如图所示：
绝对极坐标：是从点（0,0）或（0,0,0）出发的位移。但给定的是距离和角度，其中距离和角度用“<”隔开，且规定X轴正向为0°，逆时针旋转，Y轴正向为90°。
例如点（7<45）表示在45°方向上距离（0,0）为7的点。
操作步骤：
1在命令行输入点命令快捷键“PO”，按空格键确认

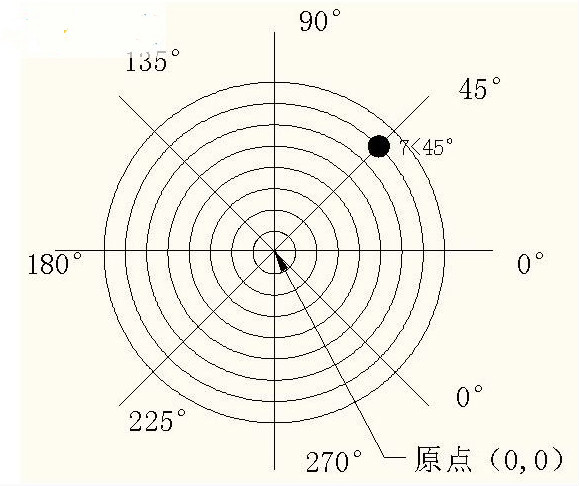

2命令行提示“指定点”，在命令行输入“7<45按空格键确认，绝对极坐标如图所示：
相对直角坐标：相对坐标是指相对于某一点的X轴和Y轴位移，相对坐标需在前面加上“@”号例如（@-3,5），表示X轴、Y轴相对于前一点的位移分别为-3和5的点.
操作步骤：
1在命令行执行直线快捷键“L”按空格键确认，
2在绘图区指定直线起始点“-4,1”，如图所示：
3命令行提示“指定下一点”，在命令行输入“@-3,5”按空格键确认，如图所示：
相对极坐标：相对极坐标是指相对于某一点的距离和角度。相对坐标需在前面加上“@”号。如（@6<120），表示此点相对于上一点的距离为6，且与上一点所在水平直线的夹角为120°。
操作步骤：
1在命令行执行直线快捷键“L”按空格键确认，

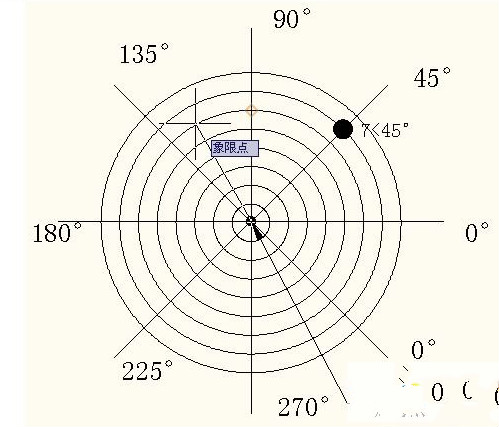

2在绘图区指定直线起始点“0,0”，如图所示：

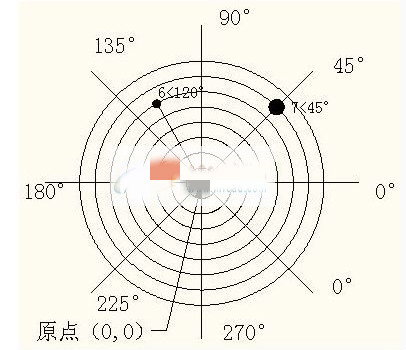

3命令行提示“指定下一点”，在命令行输入“@6<120”按空格键确认，如图所示：
可能会出现的问题及相关命令的对比
可能会出现的一些问题
在命令行中输入坐标数值时，不能正常输入。比如我们输入的坐标值是“100,100”。命令行中出现的坐标值是：“10,0100”。出现这种情况的原因是，我们是在“中文输入法”下输入的坐标值。
该问题的解决方法：将输入法切换成英文输入。
类似的命令对比
在命令行输入UCS按空格键确认，可以对坐标进行选择，如图所示：
——————————————————————————————————————————————————————————————————————
