如何将EPS打印机添加到CAD?

有时候cad的图纸需要导入Photoshop里面处理,这就需要在cad中进行虚拟打印,常用的矢量图格式有eps跟pdf两种,在cad2007中有dwg to pdf而每没有eps的导出。下面我就教给大家dwg to eps的方法。(以cad2007为例)

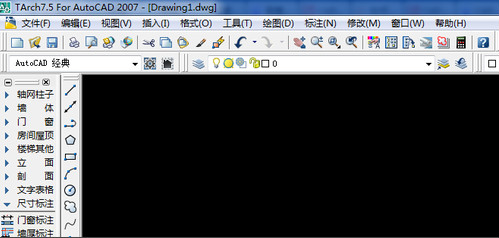

1.打开cad,如下图:

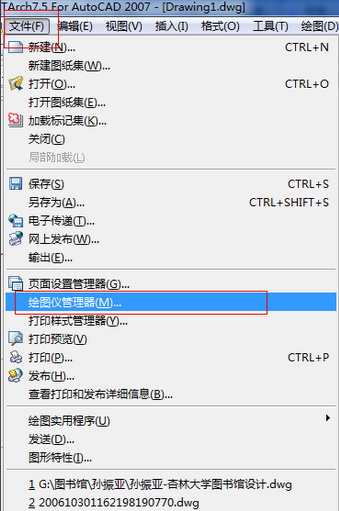

2.在文件中打开绘图仪管理器

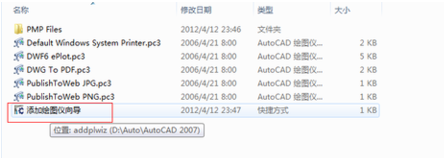

3.双击,添加绘图仪向导


4.点击下一步

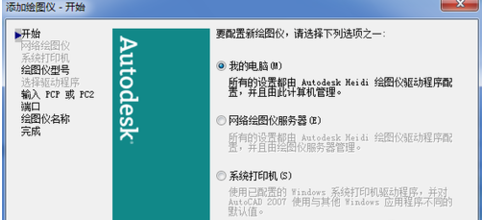

5.默认选择,不用管,点击下一步

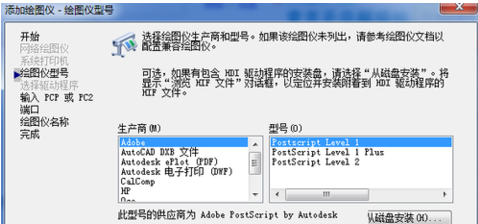

6.选择Adobe(这是开发Photoshop的公司),选择LEVLE1,点击下一步

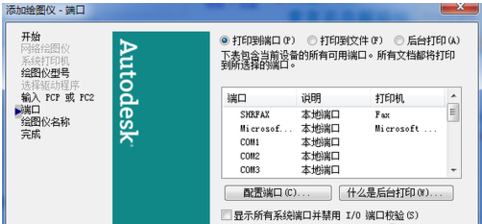

7.点击下一步


8.默认选择,不用管,点击下一步

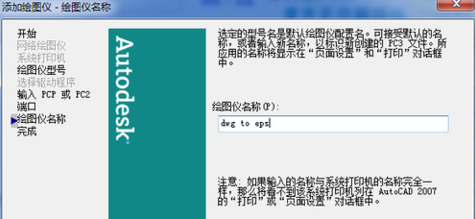

9.给绘图仪起个名称,我们这里起dwg to eps

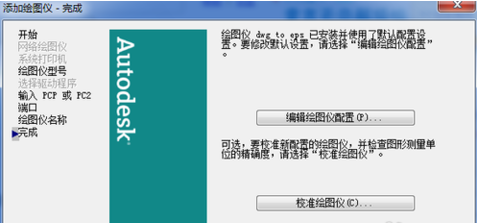

10.点击完成。

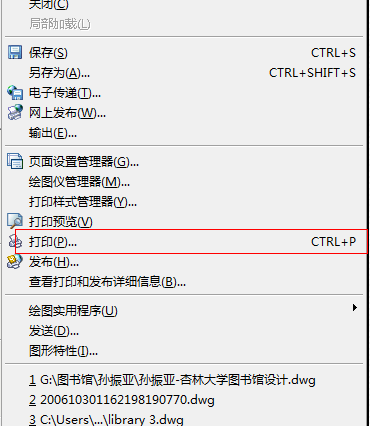

11.关于eps的虚拟打印机已经建立完成了。我们现在测试一下,点击文件——打印(快捷键为Ctrl+P)

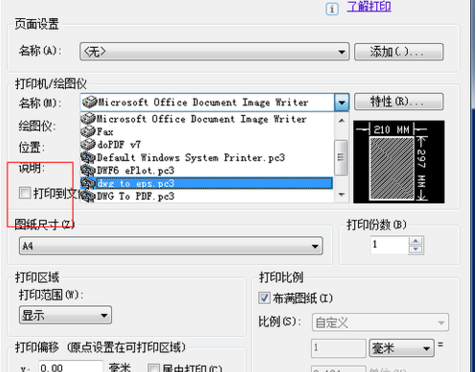

12.dwg to eps已经在打印机那里了,选择他的时候记得,在下面的打印到文件前面打勾,不然不能导出到文件。(这跟dwg to eps不同,后者没有这一步)


13.点击确定,保存文件。是不是eps格式的文件已经出来了?


————————————————————————————————————————————————————————————————————————————————————
