cad中把两份搭接的图纸拼接成一张图纸需要用到对齐命令“al”，通过这个命令，再通过搭接部分，可实现图纸的拼接。简单步骤如下：

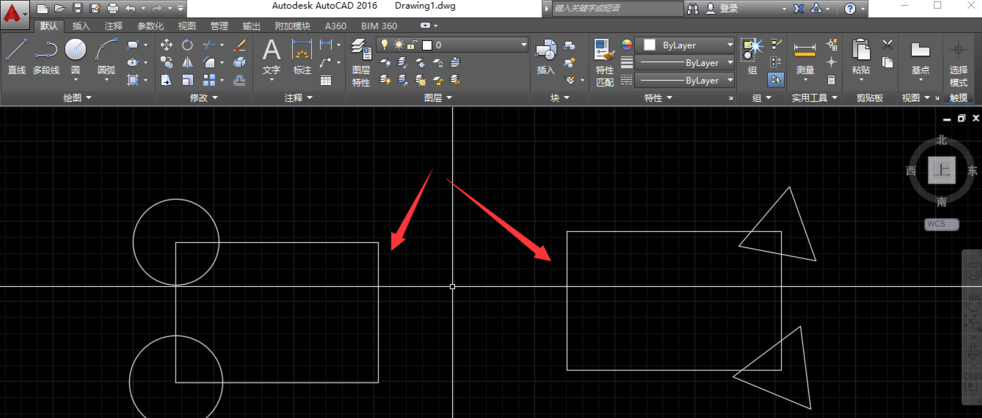

1如图所示，有两个分割开的图形，其中箭头所指是同一条边。

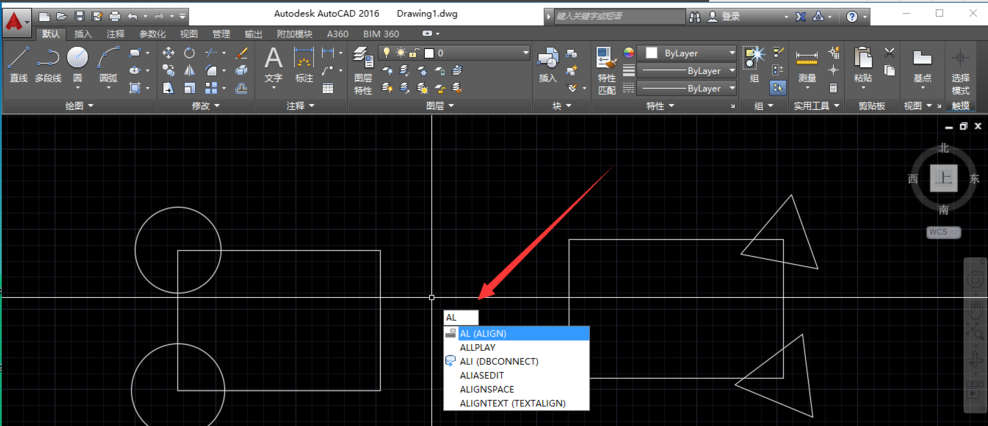

2输入对齐命令“al”，回车。

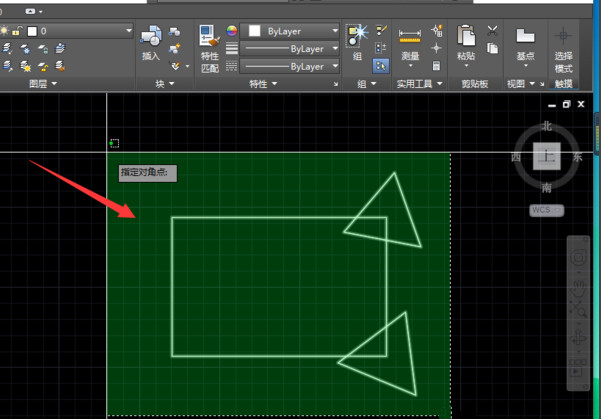

3全选对象，选中后回车。

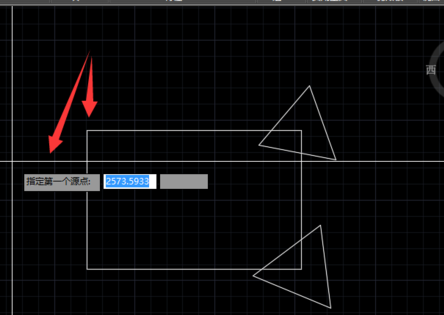

4指定第一个源点。

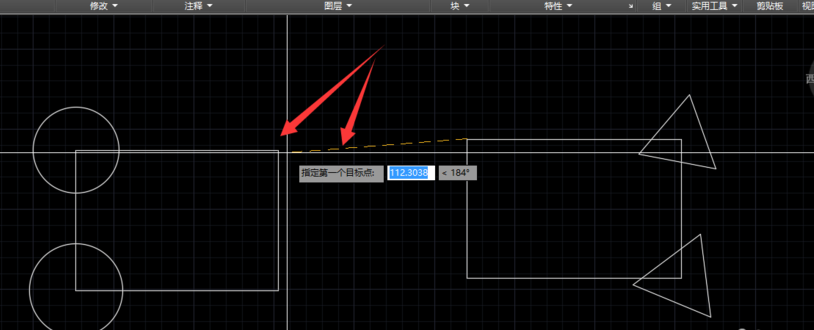

5指定第一个目标点。

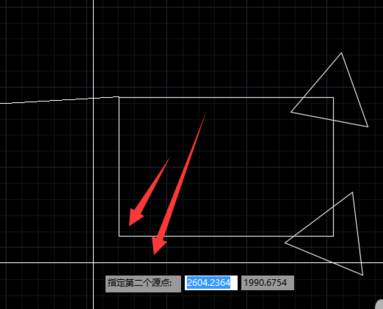

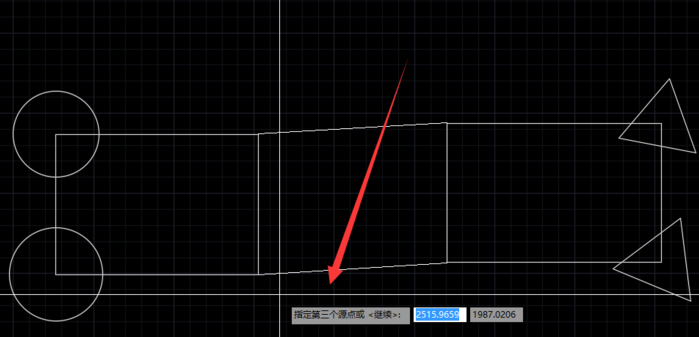

6指定第二个源点，

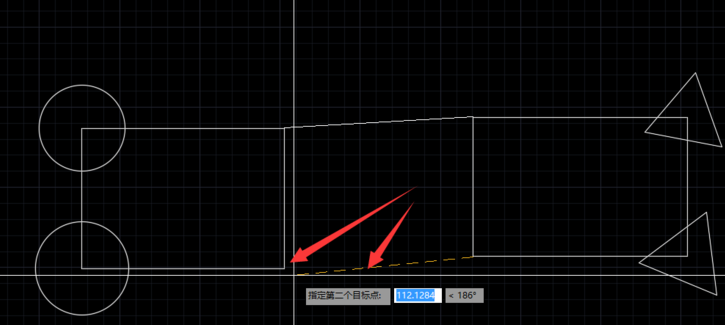

7指定第二个目标点。
8回车。

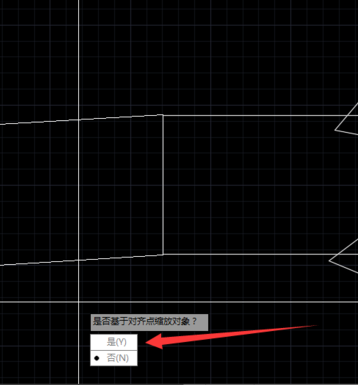

9选择“y”。

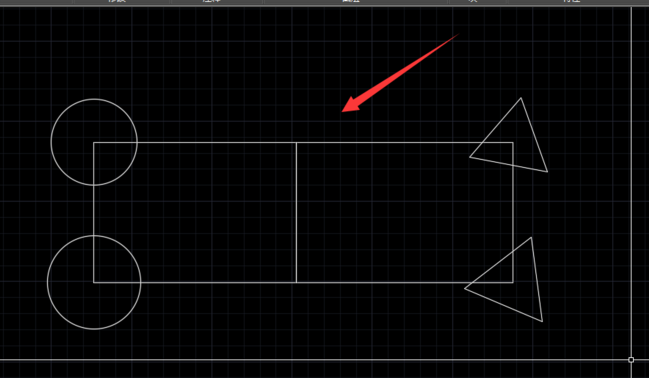

10完成拼接，结果如下图：
————————————————————————————————————————————————————————————————————————————————————————
