CAD中怎样更改文字使用样式?

如何更换文字样式,以及更换文字样式可能遇到的问题。

在CAD界面上有一个文字样式列表,在列表中可以设置当前文字样式,也就是新创建文字使用的文字样式,也可以修改选中文字的文字样式。

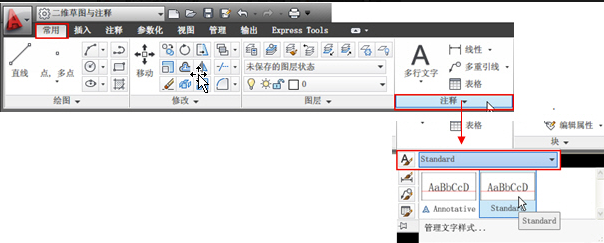

如果你使用二维草图等功能区界面,文字样式列表的位置隐藏得比较深,在常用选项卡的注释面板有一个向下的箭头,点一下,就可以看到文字样式、标注样式、引线样式等下拉列表,如下图所示。

CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?

浩辰CAD等同类CAD中文字样式下拉框的位置基本类似。

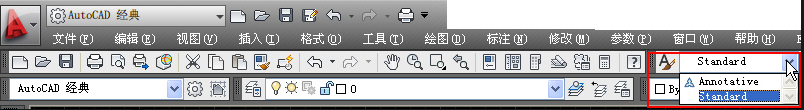

如果使用经典界面的话,文字样式下拉列表就更好找了,就在右上方的工具栏中,如下图所示。

CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?

如果是要调整选定的文字的文字样式的话,除了可以在文字样式列表中选取文字样式外,还可以在属性框(CTRL+1)中修改文字样式,如下图所示。

CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?

从上图可以看出,我们可以同时选中多个文字对象,这些文字对象的文字样式不同,也可以统一进行修改。

修改文字的操作非常简单,但问题是有时修改了文字样式,文字的字体并没有变;又或者文字的字体变了,但在打印输出PDF的时候还是无法检索,这又是为什么呢?我并没有看到他们的原图,因为CAD的单行文字只能通过文字样式来设置字体,通常不会出现上面两个问题,因此出现上述问题的应该都是多行文字。

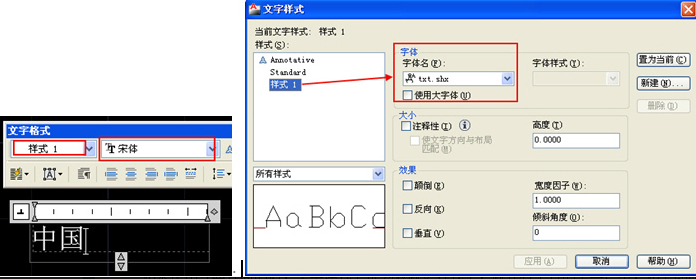

多行文字为什么容易出现这样的问题呢?我想主要有两个原因:一是多行文字如果文字样式不支持中文,输入中文时会自动替换成宋体,二是多行文字的每个字符都可以选中后单独设置字体,总而言之,就是多行文字的字体可以跟文字样式不一致,如下图所示。

CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?

    我们可以看到上面的多行文字的文字样式只设置了小字体:txt.shx,而在多行文字编辑器中CAD自动替换成了宋体以保证中文能正常显示。如果使用这样的文字样式在多行文字写了中文后,我们换一种支持中文的文字样式后,比如我们换成一种设置成黑体的文字样式,我们会发现文字仍然显示之前的宋体。

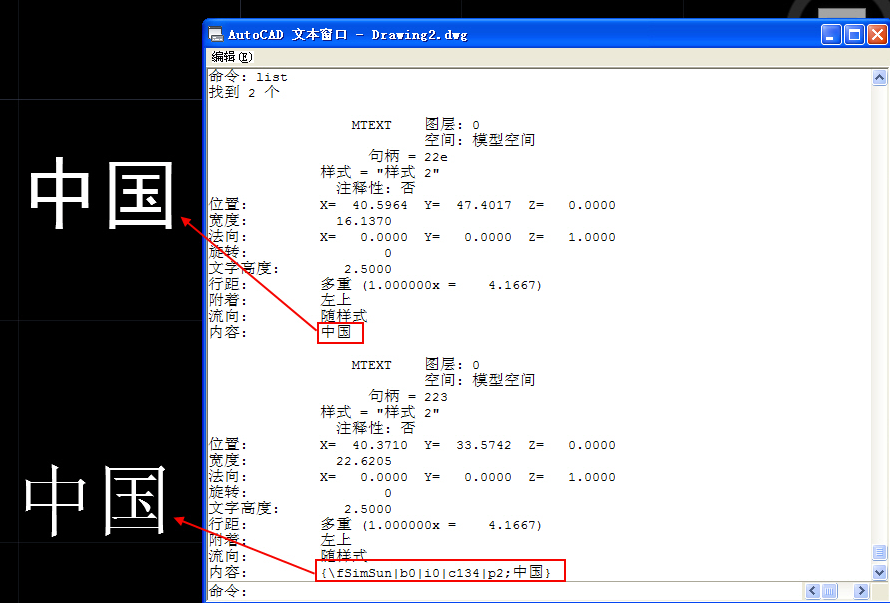

我们可以对比一下正常使用支持中文文字样式写的中文与先使用不支持中文文字样式写完中文后改成支持中文文字样式对比一下,效果和LI(列表查询)参数对比如下图所示。

CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?
    上面两个字体的文字样式都是“样式2”,输入内容都是“中国”,样式2使用的字体是黑体。上方的文字显示效果与文字样式一致,内容很简单:中国。而下方的文字显示的仍然是宋体,之所以会这么显示,就是因为内容变成了:{fSimSun|b0|i0|c134|p2;中国},而这个fSimSun就是将字体设置为使用simsun.ttf,也就是宋体。

    遇到这样的文字我们想通过修改文字样式或格式刷来改变他的字体已经不可能了,因为文字样式和格式刷是不控制内容的。如果出现这种情况,我们想让它使用文字样式设置的字体怎么办?有两种方法,你可以根据情况选用哪一种:

1、  X炸开,将多行文字变成单行文字。

上图中显示为宋体的文字炸开后就立刻变成了黑体。这种方法适用于需要修改的文字比较多,炸开后不影响后续的文字编辑操作或者后面不会再对文字进行编辑的情况。因为这种方法比较简单,可以用QSELECT快速选择将所有多行文字选中后,一个X,就可以全部处理完。

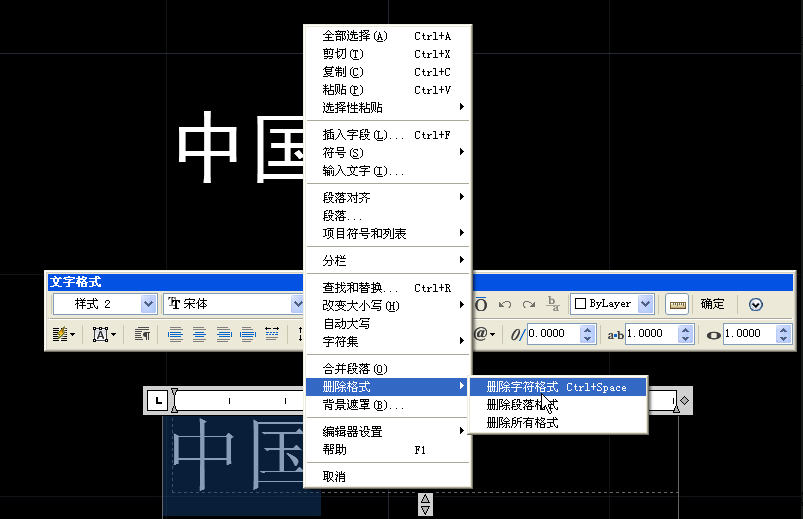

2、  双击多行文字进入多行文字编辑器,选中文字后,右键单击,在右键菜单中选择删除格式即可。如下图所示。

 CAD中如何更改文字使用的文字样式?为什么有些文字换了样式后字体仍不变?

这种方式适用处理少量多行文字对象,好处是仍保留为多行文字,如果是大段文字的话方便后续编辑。

影响文字输出PDF的还有宽度因子,宽度因子CAD不会自动设置,只能是人为修改的。如果在多行文字中改过宽度比例,这个还真比较麻烦,不仅不像单行文字可以在属性框里直接修改了,而且如果一行多行文字设置了多个宽度比例,炸开的时候还会被分成多个的单行文字。

如果要将多行文字宽度因子改回1,跟上面改字体的方法差不多,一是炸开,再全选所有文字,在属性框里将宽度因子改为1,二是双击进入多行文字,选中文字后删除格式。

虽然出现了上述问题后处理起来挺麻烦,其实要避免上述出现的问题其实很简单,就是养成良好的习惯:尽量用文字样式去控制文字的显示效果;如果要写中文,提前设置好支持中文的文字样式并设置为当前文字样式;如果没有特殊需要,不要在多行文字编辑器里去单独设置字体和宽度因子等参数。

 —————————————————————————————————————————————————————————————
