CAD新手基础绘图练习视频教程(二十七)

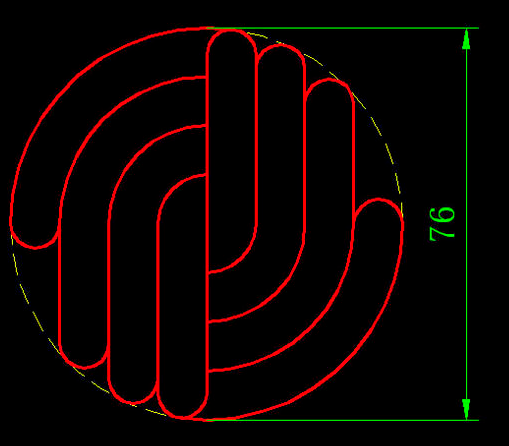

这张图只给了一个尺寸,看上去很复杂,但并没有难点,只是操作步骤复杂一点。

先看一下操作视频。

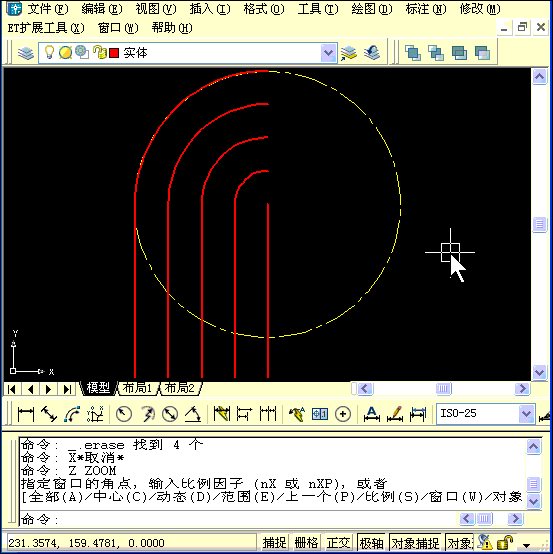

上面的视频中绘制了外面的圆,绘制圆弧、向下的切线,然后等分作为辅助线的半径,再利用偏移绘制出其他半圆和切线。

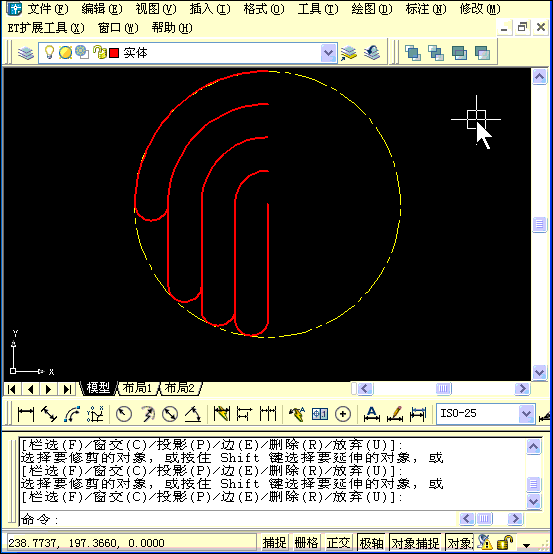

在上面的视频中利用相切相切相切画出圆,然后再用修剪TR命令将直线多余部分修剪掉,主要修剪的操作,在选择修剪边界时只选择了哪些小的圆,然后修剪时用了围栏F选项,一次就将直线多余部分都修剪掉了。

所以要提醒大家,并不是在任何情况下修剪时都直接回车用所有图形作为修剪边界。

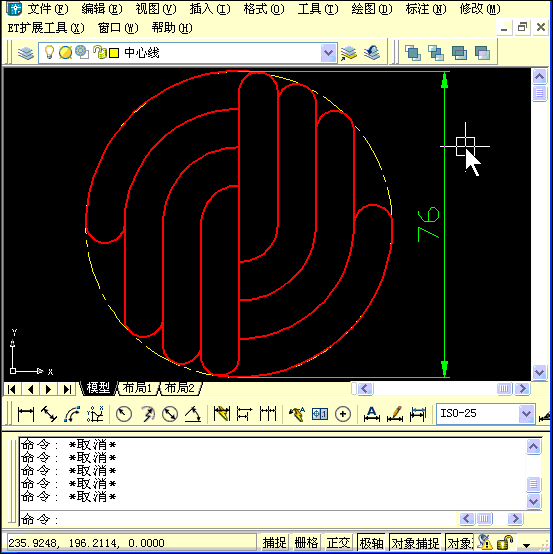

在视频中用阵列绘制出了剩余的图形,实际在高版本的CAD里旋转是有复制选项的,像这种只需旋转180度只需一份的图形完全可以利用旋转的复制选项。即使是旋转时要复制多份或得到环形阵列的效果,在浩辰CAD 2016里也可以实现。

——————————————————————————————————————————————————————————————————————————————
