CAD新手绘画教程：CAD箭头符号的画法

cad箭头符号怎么画呢?其实很简单，下面小编把方法都教给大家，一起来学习吧。

　　cad箭头符号的画法：

　　选择多段线命令。标准界面下是第一幅，新界面是第二幅。

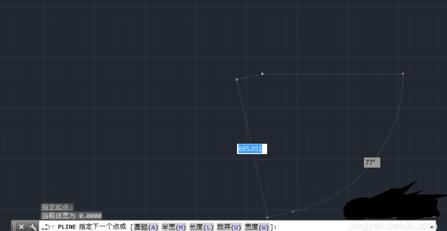

　　此时要你指定一起始点。在适当地方单击一下，出现下图。

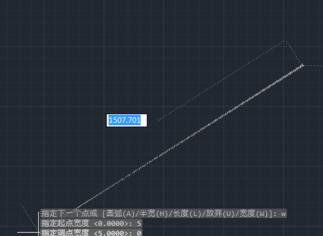

　　此时输入w,表示接下来要指定多段线的起始宽度和终点宽度。回车确定。

　　此时要你输入起始线宽，这里我输入5。回车后要你输入终点线宽。显然输入0。回车确定。

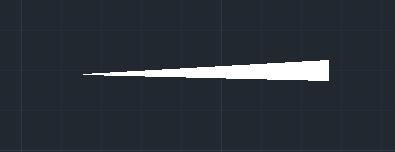

　　此时界面上已经根据你的设置生成了箭头的大致样子。此时只要在适当位置单击一下已将终点确定下来就完成了。

——————————————————————————————————————————————————————————————————————————————
