二维绘图是CAD的基本功能,是三维建模的基础，针对CAD初学者，本文用一些CAD简单实例来介绍CAD二维图形的画法：

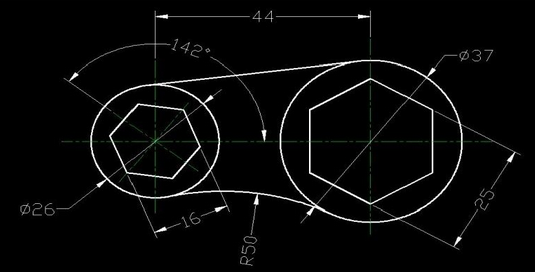

绘图实例如下：

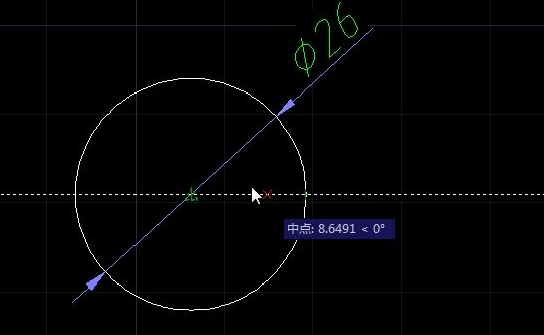

第1步：画直径26然圆，然后再用圆命令，通过追踪功能向右追踪（启动圆，然后靠一下圆心不要点击，然后向右滑动即可）

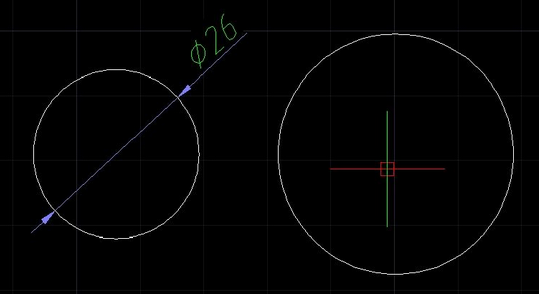

第2步：用追踪距离为44，然后回车输入半径37/2 （18.5）回车

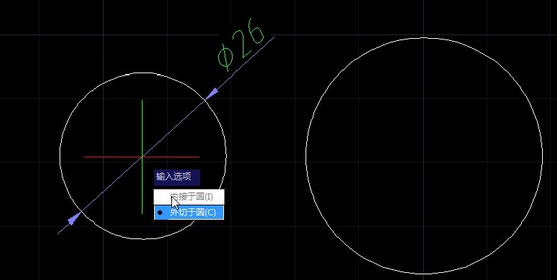

第3步：多边形命令，输入边数，然后点击中心，再出现的选项中选择外切（这是新版CAD，旧版CAD没有这样的选项版，得在命令行中控制）

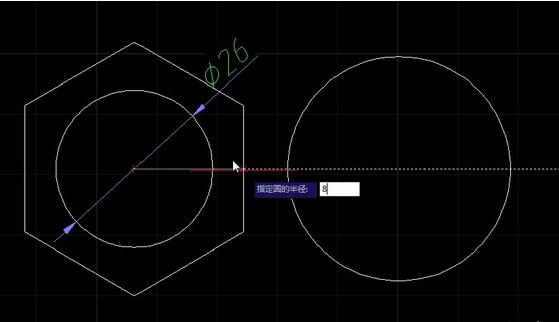

第4步：输入多边形的外切值为8，然后回车

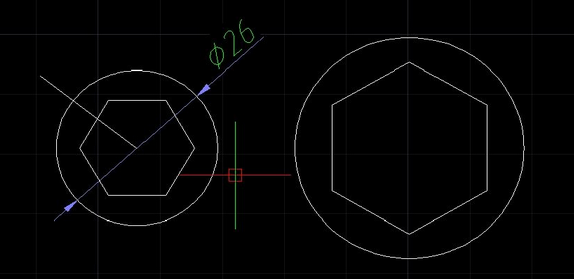

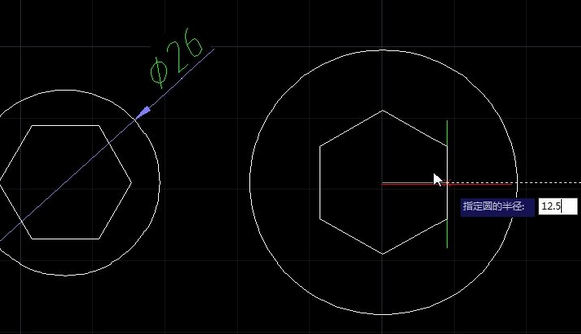

第5步：用同样的方法画另一个多边形，外切值 12.5

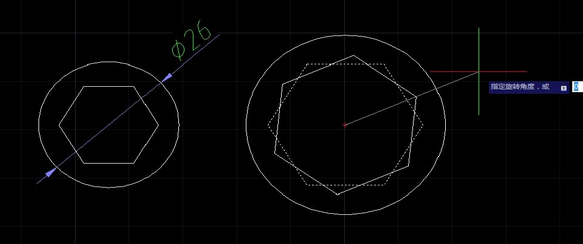

第6步：选中多边形进行旋转，旋转角为90度

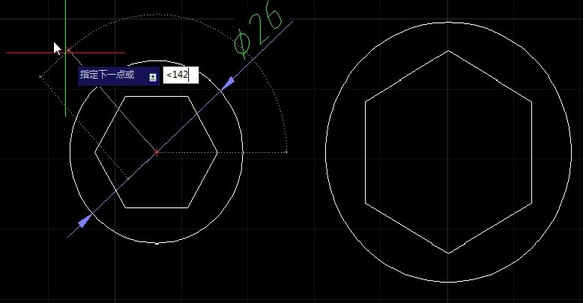

第7步：画一条角度为172度的直线，方法是按住shift再按<,然后输入142回车（后面这一步就不说了，动动脑都知）

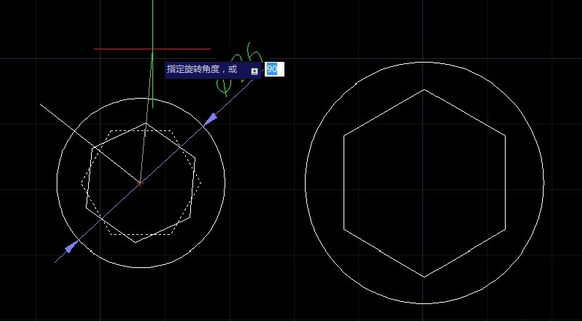

第8步：旋转多边形，旋转时记得输入”参照（R）“

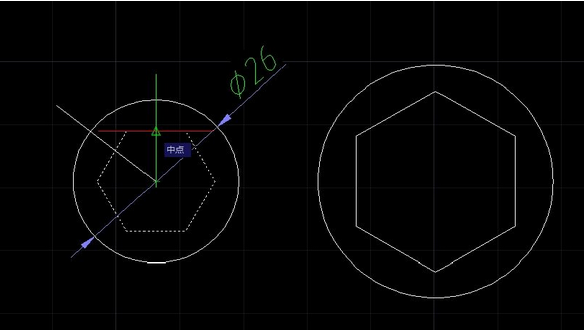

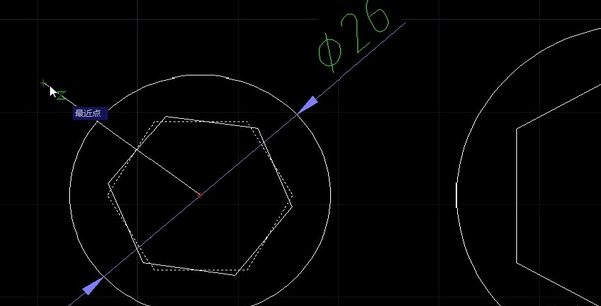

第9步：拾取旋转中心，然后拾取如图所示中点（哪一个点要与142度直线对齐就拾取哪个点）
第10步：然后这个多边形就会跟着光标动了，这时只需拖动到直线处点击直线上任意一点就可以

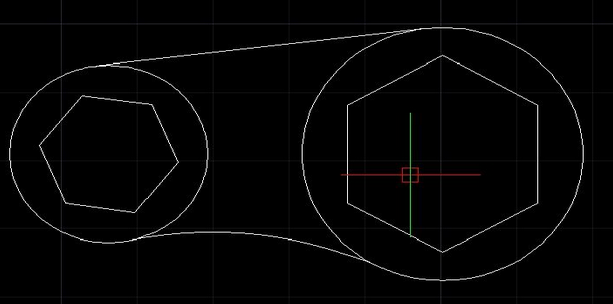

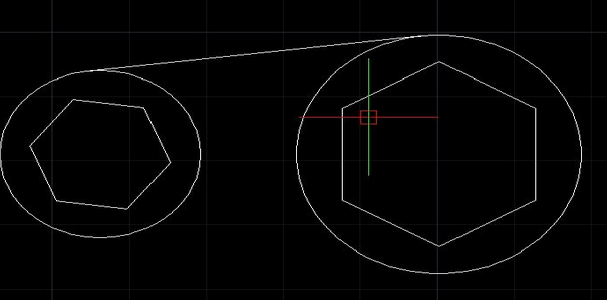

第11步：画上侧的相切线，启动直线然后按住shift+右键，这时会出来一个临时捕捉列表，找到切点，再点击第一个切点，再shift+右，再点另一个切点处，这样切线就画好了

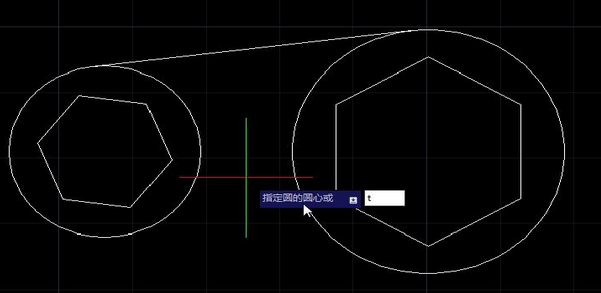

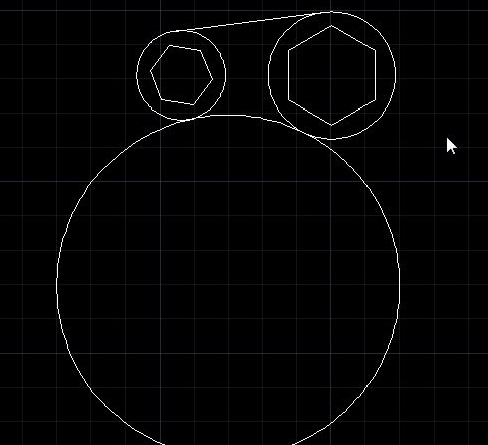

第12步：用”相切-相切-半径”画圆，点第一点相切，再第二点相切，再输半径R50
第13步：修剪掉多余的圆弧（如果用圆角速度更快）
.

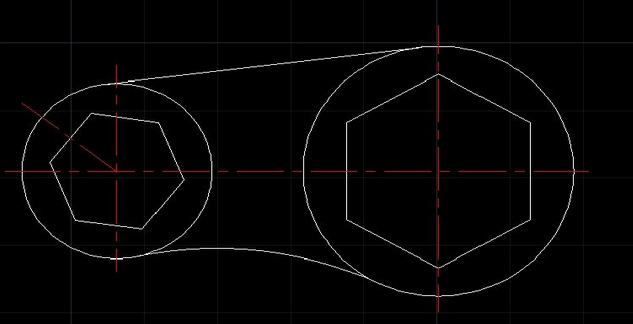

第15步：画好中心线 就行了（如果中心线太稀或太密，这时你需要调整线型比例，调整的方法可以去看网站中CAD理论教程）
—————————————————————————————————————————————————————————————————
