1、首先看一下CAD渲染图：
2、本节主要运用路径拉申来完成沙发的制作。其间用到平面命令（起点、端点、角度）绘制弧线、（相切、相切、半径）绘制圆、三维编辑里的复制面、拉伸面、三维阵列、三维镜像等命令。首先新建一个文件，设置一下图形界限。建4个层，名字为沙发帮、路径、底座、坐垫。在主视图用沙发帮图层绘制沙发帮平面图：
3、绘制完成后，将其做成面域，然后到俯视图用路径层绘制放样路径，绘制完成后合并成多段线，并移动到沙发帮平面的左下角端点，并原点复制一条多段线，改为底座层。路径线制作如图：
4、将图底座层关闭，单击绘图/实体/拉伸 命令选择图一平面，回车，输入P，选择放样路径完成如图：

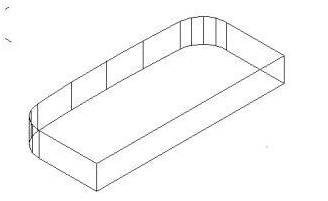

5、关闭沙发帮和路径图层，对底座层操作，用直线讲两个端点连接，并向内移动直线20，修剪后做成面鱼并拉伸，高度250，绘制完如图：
6、回到左视图打开坐垫层，关掉其他层，在平面图中绘制坐垫的放样图型。完成后如图：
放样路径图（以合并多段线）：
7 在西南等轴测图进行路径拉申，完成后做三维镜相、园角、编组、后如图
8、将其移到合适位置，做三维阵列。然后对沙发的前面圆角，R20.在将帮的前面复制一个面拉申，高度5角度60，第二次高度15，角度0。在进行到圆角，R5。在到选项了设置一下平滑度为10，素线为50，重生成一下。接下来建两个材质。一个布料，一个木纹。渲染就得到渲染图。
————————————————————————————————————————————————————————————————————————————————————
