很多人使用商用厨房CAD插件厨具通2016，觉得功能还不错，但图块不能满足自己需要，可又不会自己新建图块。在这里向大家介绍如何在“我的图库”界面中新建符合及要求的图块。
一、新建产品图块填写参数

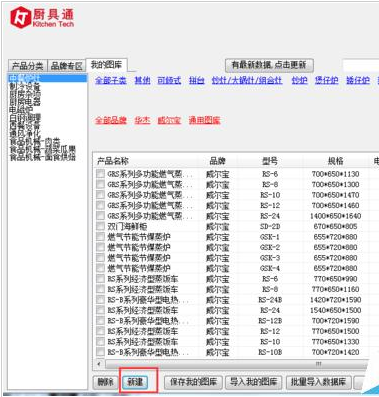

1、在“图库面板-我的图库”界面，点击“新建”按钮

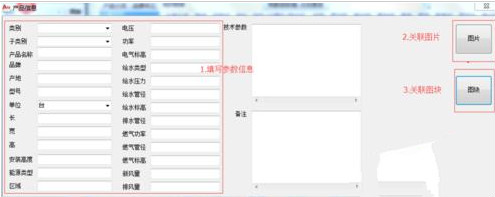

2、在弹出窗口内填写设备的相关参数信息，比如填写类型、产品名称、长宽高等。
二、将填写好参数的产品与图片关联

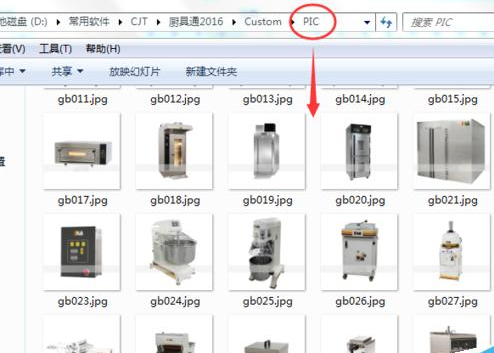

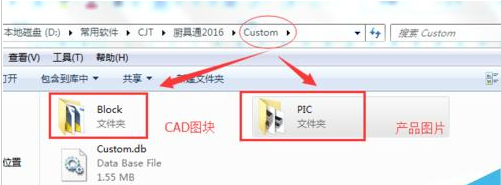

1、首先，将产品图片按照规则命名【品牌拼音首字母+三位编码.jpg】如：厨具通命名为cjt001.jog（命名不能同其他品牌重复），并存放在厨具通安装路径的“PIC”文件中

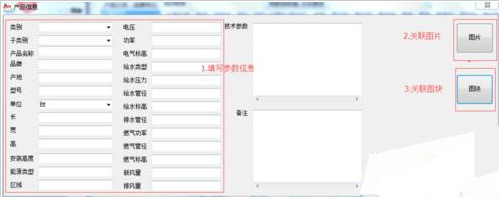

2、然后，点击产品信息弹窗的“图片”按钮，选择相对应的图片
三、将填写好参数的产品与图块关联
1、关联需要先建立图块，这里只介绍如何修改图库中已有图块部分。首先要将现有图库里的先关图块调出。方法“图库面板-我的图库-选择产品类型-全选-插入”。或者设计师也可以使用自己的图块库

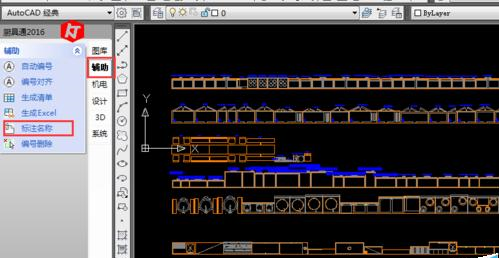

2、为了方便辨认，将所有图块的名称调出。显示图块名称操作如下：厨具通2016-辅助-标注名称-选中图块-回车确认。

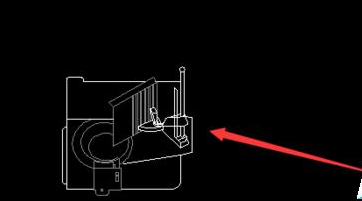

3、在现有图库样本中找到与新建产品类型、名称、功能相似的图块。然后复制图块并修改为所需要的尺寸。

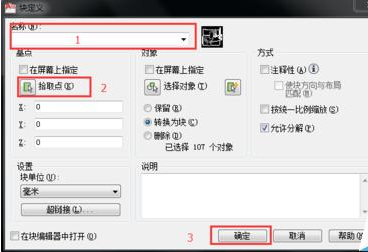

4、调整完毕后对图块进行分解（X）、再创建（B），在“块定义”弹窗中，填写名称chujut_0000000..（编号不能有重复）、设置拾取点（产品背面左下角）。
5、点击产品信息弹窗的“图块”按钮，选择相对应的图块进行关联
注意事项：
1、果图库中找不到相似图块，就需要自己画一个图块用于匹配参数。
2、具通2016中的图块建立算是所用功能中最复杂的了，需要点耐心。
3、是建立好参数并关联后比起将所有图块都平铺到DWG文件中，这种二维机构的图库实际上更好查找和使用。需要一个适应的过程。
——————————————————————————————————————————————————————————————————————————
