了解尺寸标注的组成及规定的目的
要使用CAD进行尺寸标注，有可能会对标注样式进行必要的设置，而如果对尺寸标注的基本组成了解不够的话，可能会不明白标注样式里的一些名词的含义。不同的行业对尺寸标注的规定不同，了解行业尺寸标注的规定，可以使自己的图纸更加正规。
尺寸标注的组成：
一个完整的尺寸标注由标注文字，尺寸线，延伸线，尺寸线的端点符号及起点等组成，组成部分的作用如下：

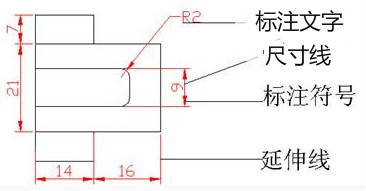

1：标注文字：表明标注图形中的实际尺寸大小，通常位于尺寸线上方或中断处，在进行尺寸标注时，自动生产标注对象的尺寸数值，也可以对标注的文字进行修改，添加等编辑操作，如下图所示：

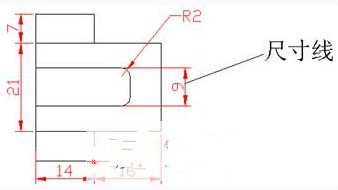

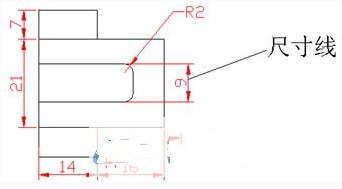

2：尺寸线：用于表明标注的方向和范围。通常与所标注对象平面，放在两延伸线之间，一般情况下为直线，但在角度标注时，尺寸线呈圆弧形，如下图所示：

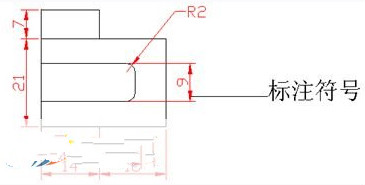

3：标注符号：标注符号显示在尺寸线的两端，用于指定标注的起始位置，默认使用闭合的填充箭头作为标注符号，此外，cad还提供了多种箭头符号，以满足不同兴业的需要，如下图所示：

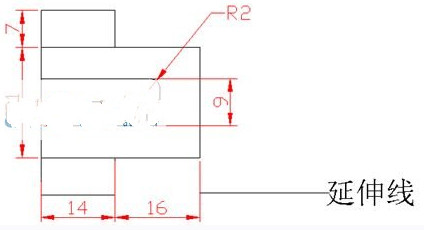

4：延伸线：也称为投影线，用于标注尺寸的界限，由图样中的轮廓线，轴线或对称中心线引出。标注时，延伸线从所标注的对象上自动延伸出来，他的端点与所标注的对象接近但并未链接到对象上，如下图所示：
尺寸标注的相关规定
尺寸标注的相关规定：
尺寸标注用途广泛如：建筑，机械，场景等，不同的用途有不同的规定，下面是对尺寸标注的二一些基规定的介绍：
尺寸标注需要符合国家的相关规定。例如，在进行尺寸标注时，如果使用的计量单位是毫米，可以不在尺寸文字中注明单位，但如果使用其他的计量单位，如米，厘米等，则必须在标注文字中注明相应的单位。图形的真实大小应以图样上标注的文字为依据。图形中标注的尺寸应为图形所表示的对象的完工尺寸。最后一点是，避免重复标注，且标注的尺寸应尽量处再清晰的位置上，不要发生重叠现象。
——————————————————————————————————————————————————————————————————————————————————————————————————————————
