在我们使用CAD进行设计时，可能会涉及到圆角的标注，而要讲圆角的尺寸标注正确，就会涉及到如何捕捉象限点的问题了，这里就介绍一下CAD怎么快速的找到圆的象限点，希望能帮助到大家，感兴趣的小伙伴可以一起学习了解下。
方法/步骤
第1步

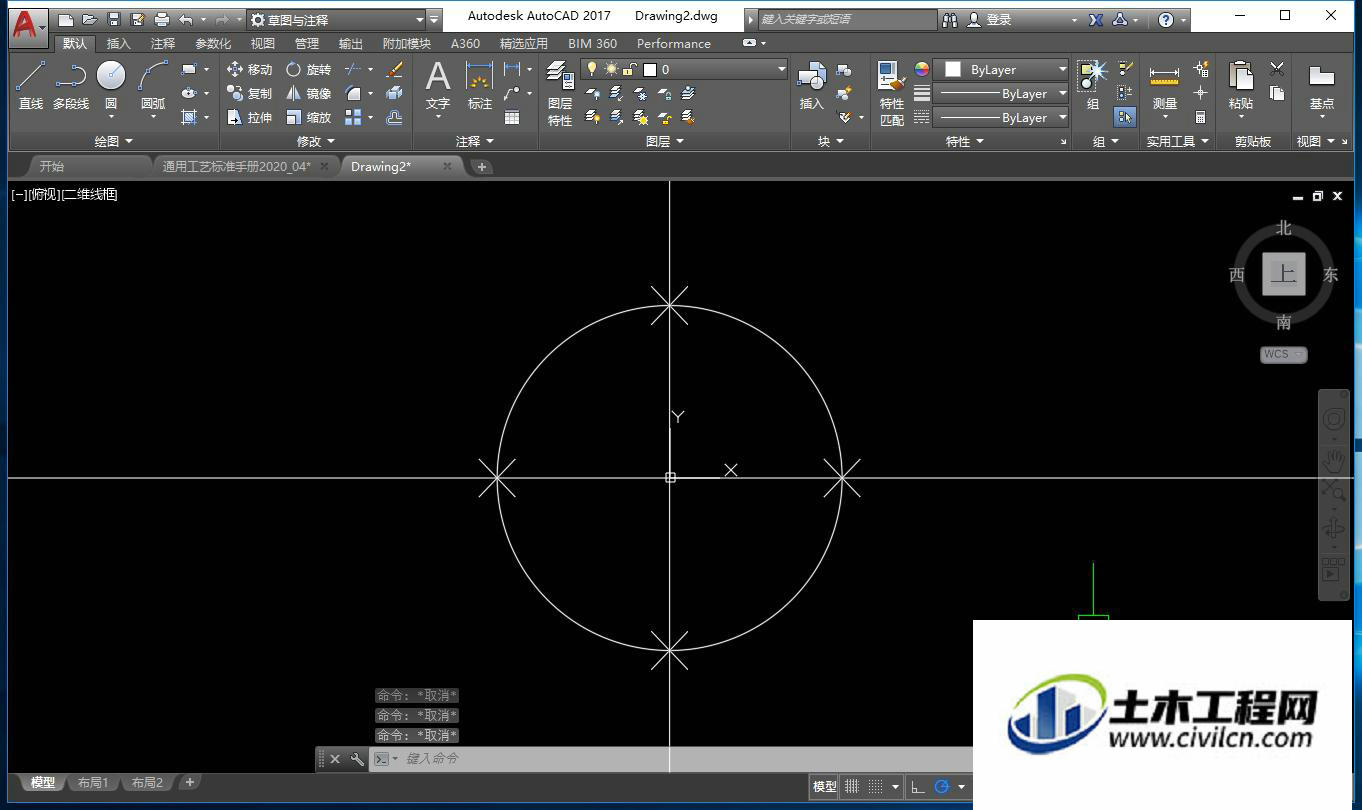

首先，我们要理解一个概念，什么是象限点。所谓象限点，就是假如坐标系在圆的中心的话，每个坐标轴和圆相交所产生的点，将圆分为了4个等分，这四个点就是象限点
第2步
捕捉象限点的意义，在于像下图一样的情况下，我们要标注这个高度尺寸，圆角位置就应该捕捉象限点了
第3步

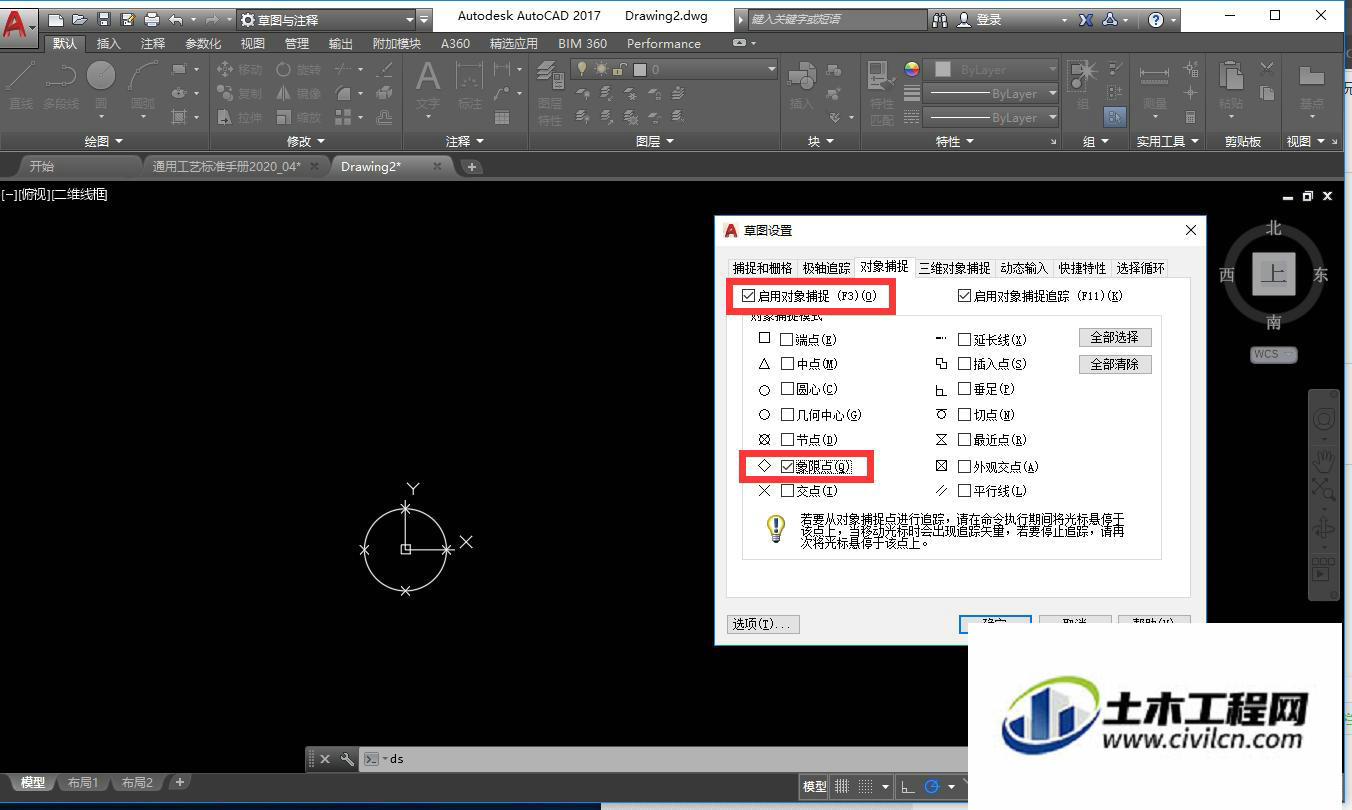

捕捉象限点的一种方式是，在草图设置（键盘命令为：ds）中将 启用对象捕捉 打开，然后只选择“象限点”，在这种情况下去标注不过这种方式作图完成之后，需要再次设置捕捉方式，才能不影响作图（因为一般情况下，我们都是捕捉全部的点）
第4步

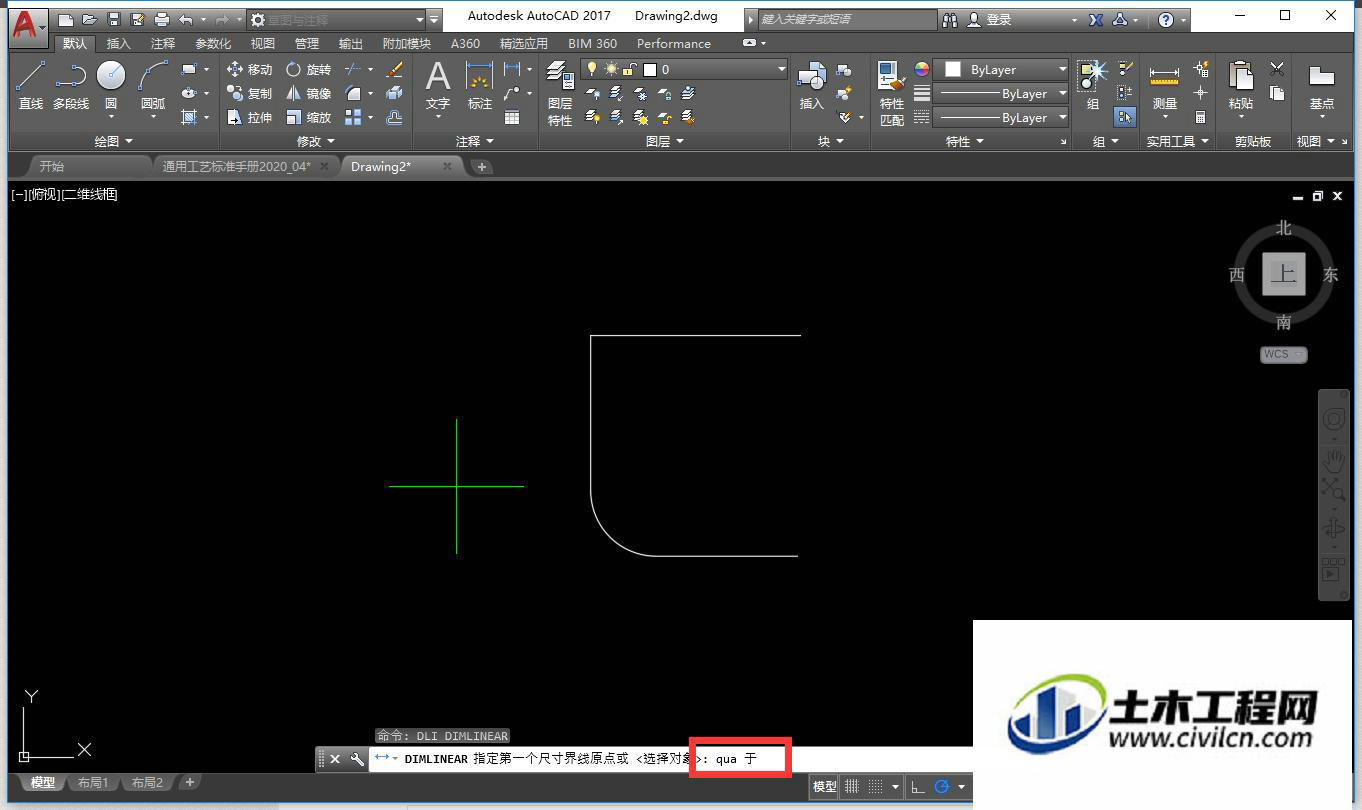

另外比较快捷的方式是，先不管之前捕捉方式是怎么设置的，先进行标注命令dli，然后不做任何操作，键盘输入命令qua，空格结束
第5步

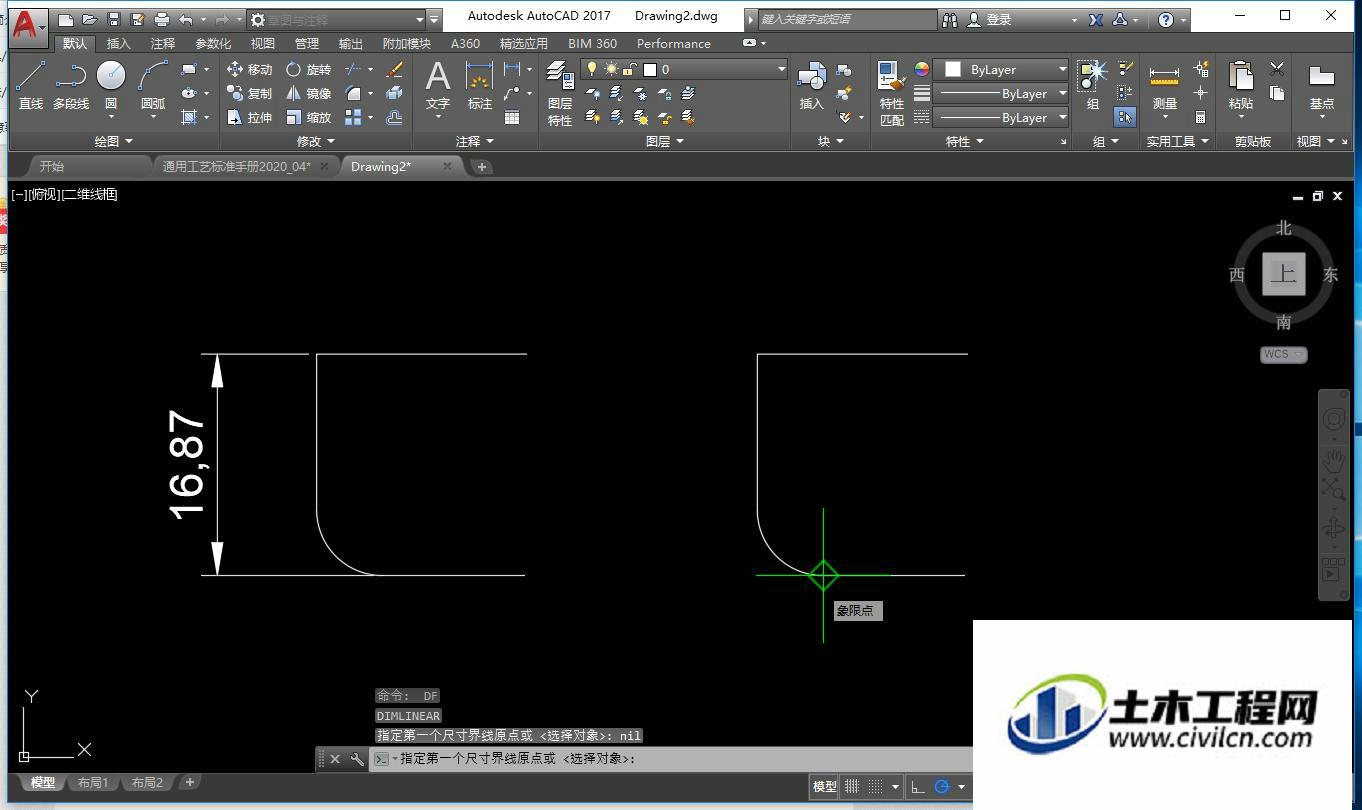

这个时候，再靠近圆弧就会发现，软件已经自动为我们捕捉了象限点了，而且这种方式不影响我们之前捕捉方式的设置，只在这一次操作中有效
