CAD2008新手自学教程41:CAD如何标注家具平面图

在画好的CAD图之后,也放家具进去了,怎么知道家具有多大呢!怎么看家具占的地方有多少,如下图教您怎么标家具平面图。

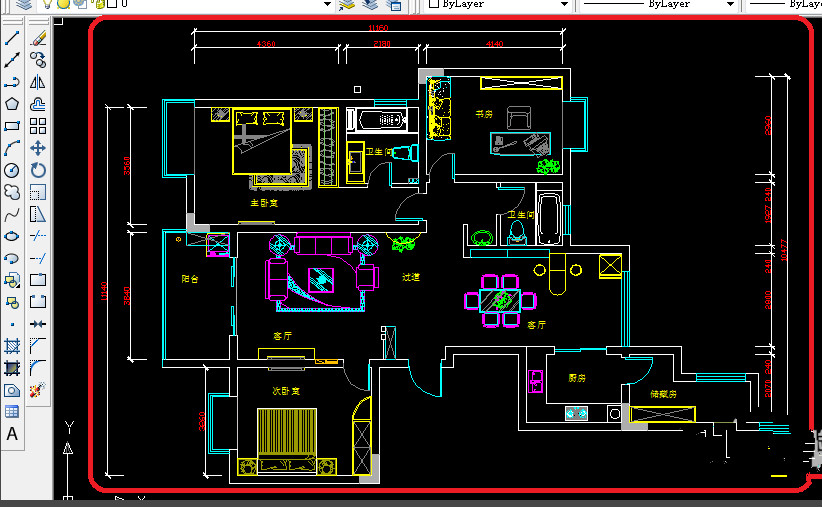

1、如下图所显示,这里有主人房、小孩房、书房、客厅、餐厅、厨房,怎么标家具尺寸。

2、单击标注-选择快速标注。

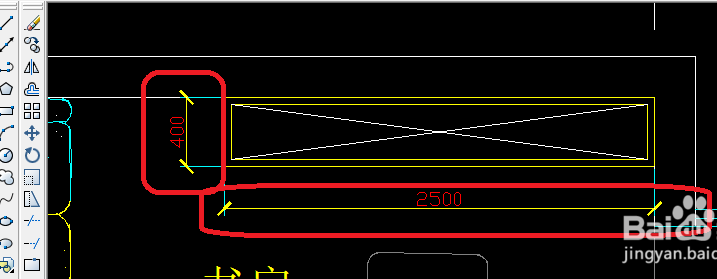

3、下面是标书房柜子的,这里的长为2500毫米,也是2.5米宽为400毫米。

4、如下图标床,床一般情况下都是一块的,块也是组合的意思,所以我们要画一条直线。

5、在选择这一条直线拉动。

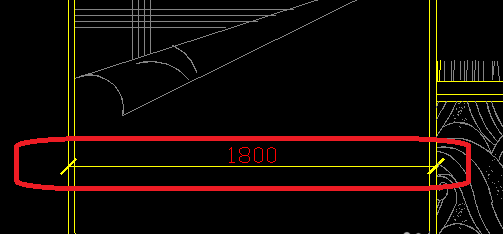

6、如下图就可以看到了这一条直为1800,床也是1.8米,这是大的床,也有床是2000米的。

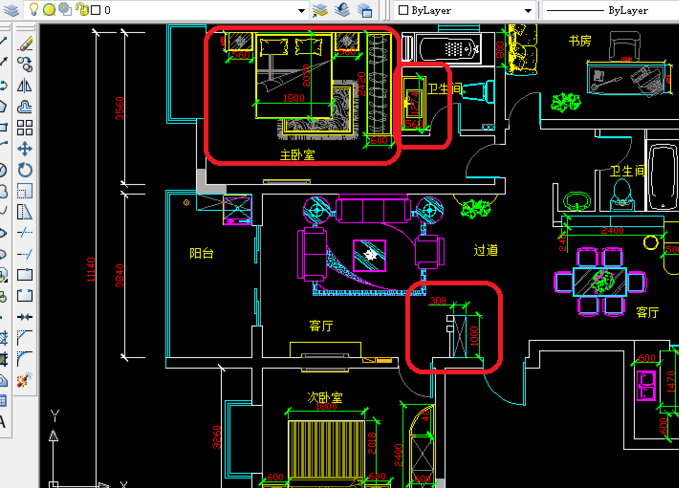

7、如下图按照上面步骤进行标注,这些家具尺寸就标完了。这一张图给别人一看就懂尺寸了,知道自己的空间有多大。

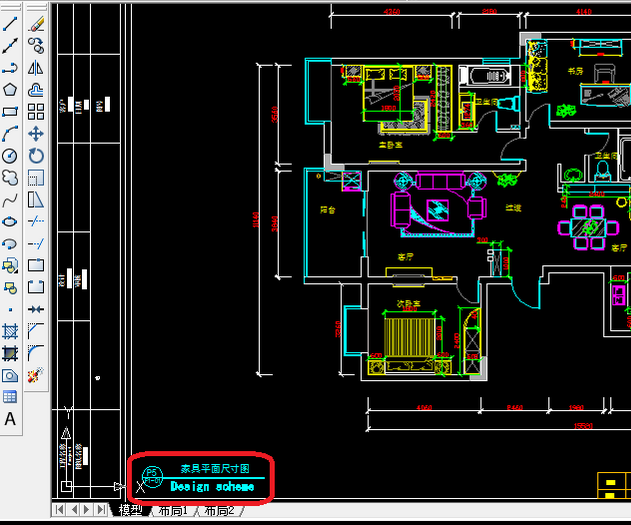

8、在左下改为家具平面尺寸图,这就完成了家具平面布置图了。

——————————————————————————————————————————————————————————————————————————————————————————————
