CAD画图技巧12:如何与coreldraw配合做阵列?

CAD制图中的阵列功能给我制图带来了方便,但也有缺陷,若已知填充框与填充条的大小,填充数量与填充距离未知,这时用coreldraw中求出数量与距离是很方便的。

已知与未知

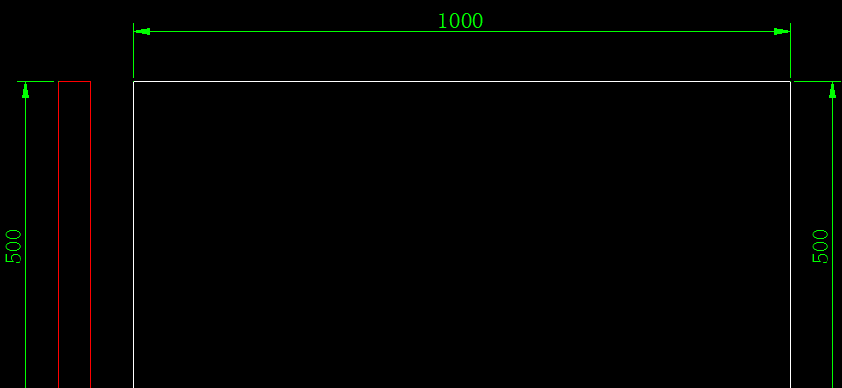

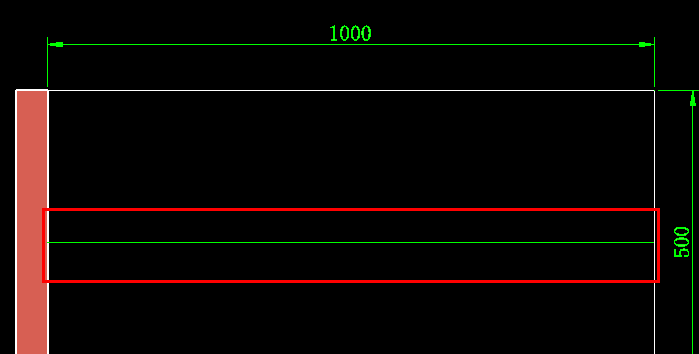

1.如下面这张CAD图,要将旁边的长条填充到框里

若知道数量与距离,就可以用阵列了。

现在就用coreldraw来求出数量与距离

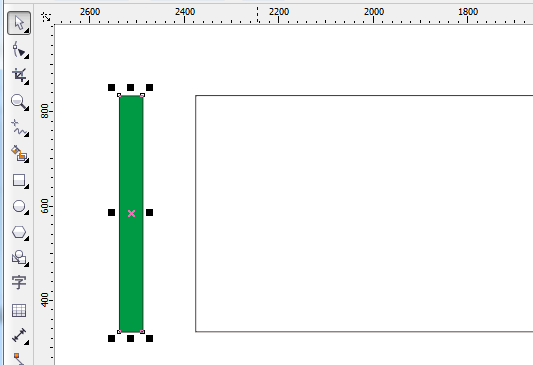

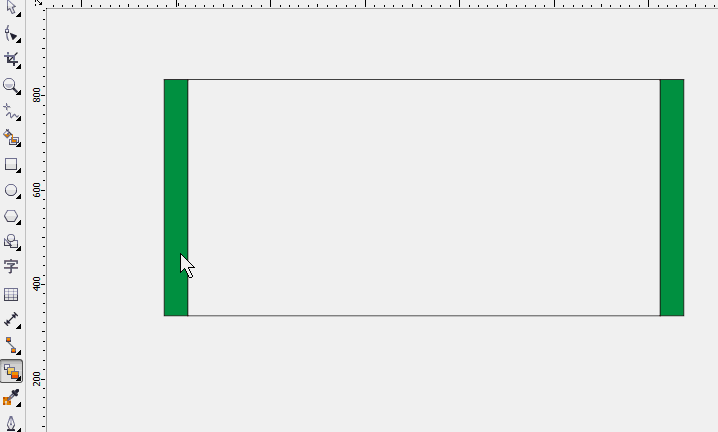

1.打开coreldraw,画出CAD里的框与条,再将条填充颜色,便于观察。

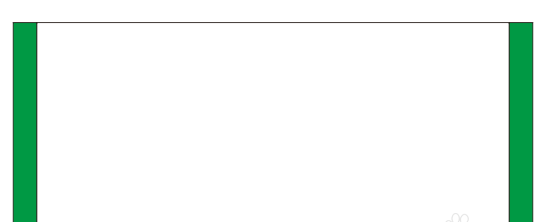

2.将条对齐框的外边,再复制一个到框的另一边

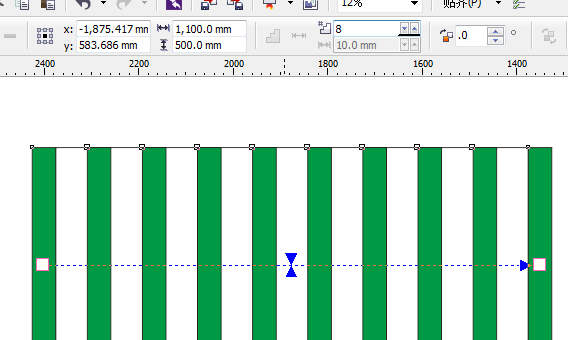

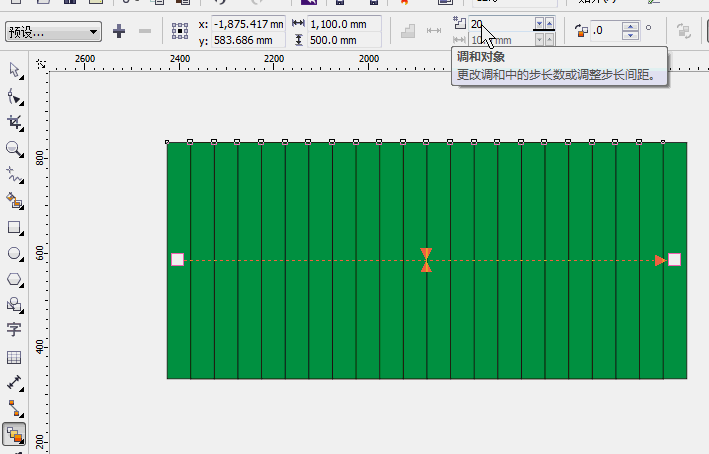

3.选择调和工具,将左边的条调和到右边,数量改成10

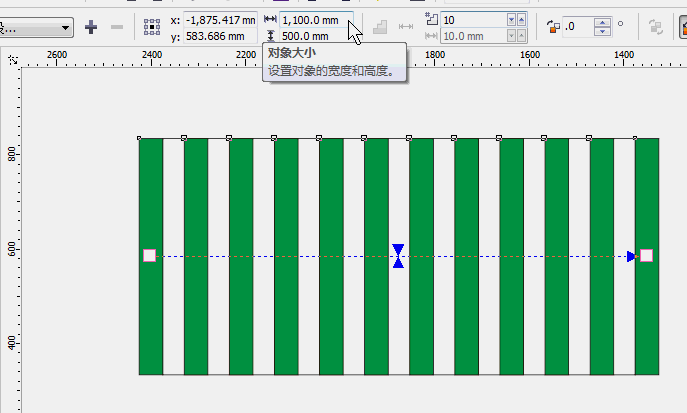

4.若这个距离还不能达到我们的要求,再改一下数量,为改8看一下

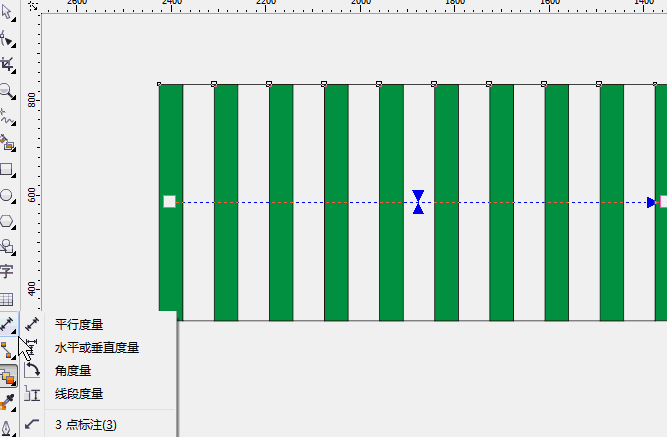

5.这时看可以了,就测量一下条之间的间距

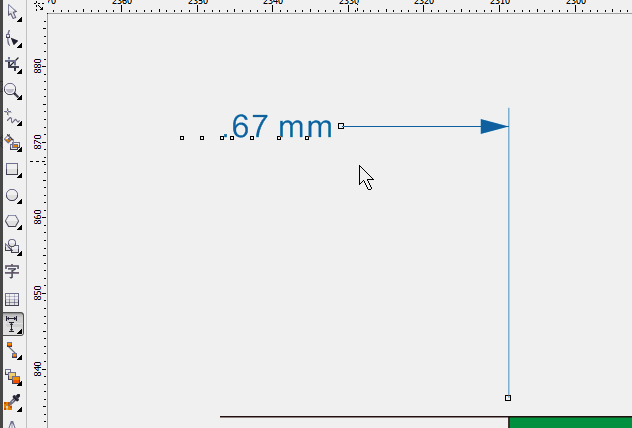

打开测量工具——在第一个点有鼠标左键点击再拖到第二个点点击,松开左键再向上拖,尺寸就出来了

6.数量8+2=10,距离66.67+50=116.67就得出来了,再返回CAD中阵列

CAD中阵列

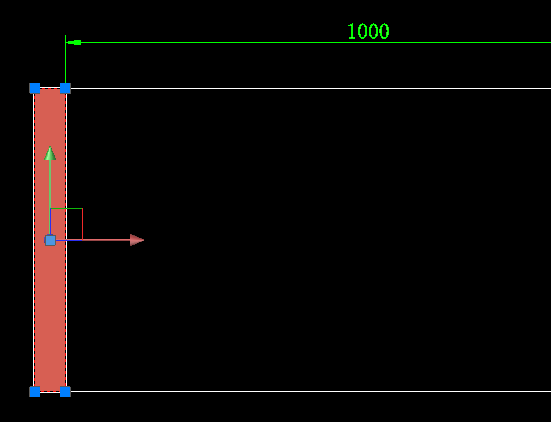

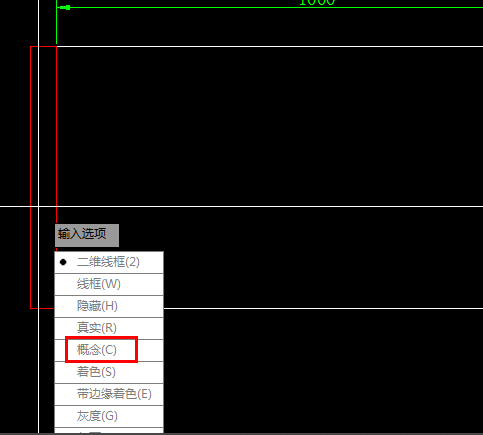

1.将条对齐框的外边——概念视图——将条面域——方便观察

sha(视图)——空格——C(概念)——空格

REG(面域)——空格——选择条——空格

2.在框中间画一条横向直线

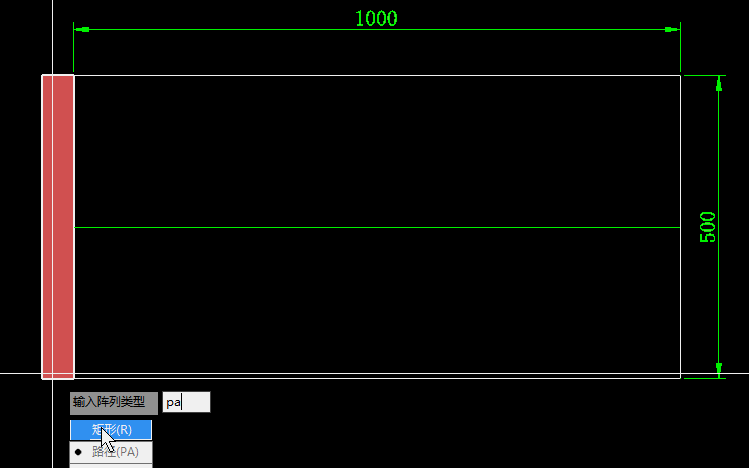

3.ar(阵列)——空格——选择对象(条)——空格——路径(PA)——点直线——输入数量10——输入距离116.67

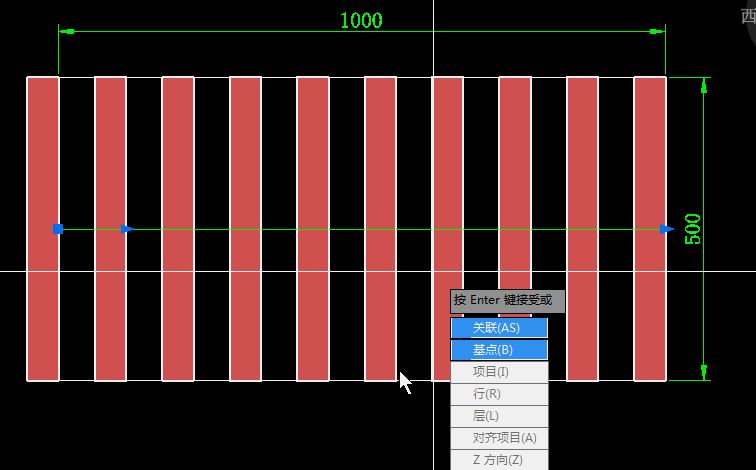

阵列OK

————————————————————————————————————————————————————————————————————————————————————————————
