CAD画图技巧15:怎么画五角星?

Coreldraw,photoshop,excel,word等都有现在的五角星图形,CAD里就要自己画了,不过也画起来也是相当快速的。

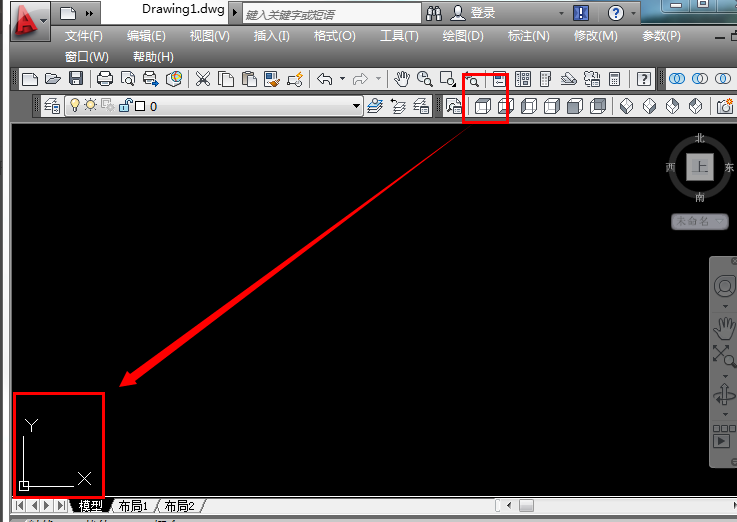

1.打开CAD——视图——府视

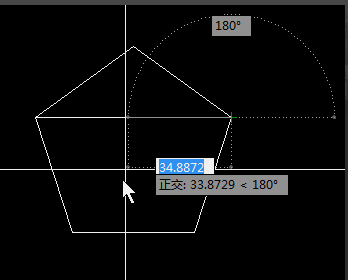

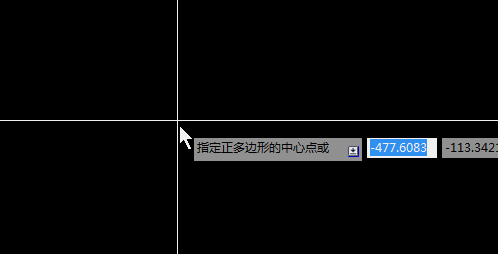

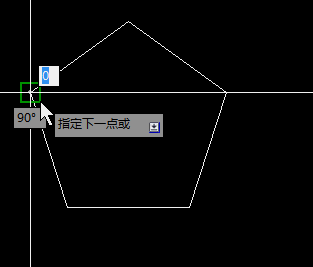

2.先画一个正五边形

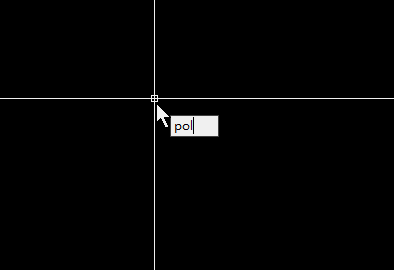

POL(多边形)——空格——输入侧面边数 5 ——点一下鼠标左键——C(外切于圆)——空格——拖一下鼠标——正五边形画好了

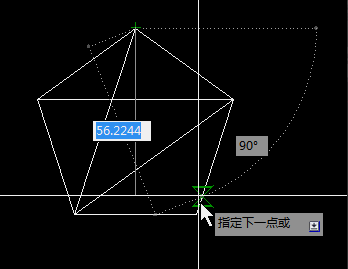

3.画出五边形的所有对角线

L(直线)——空格——点五边形的一个角,再点另一个角,直到每个角都点完——空格

4.删除五边形

选择五边形——E(删除)——空格

5.修剪五角星内部多余的线

TR(修剪)——空格——再点一个鼠标右键——再按住鼠标左键框选五角星内部的线——再松开鼠标左键

————————————————————————————————————————————————————————————————————————————————————————————
