CAD布局绘图技巧

好多人在用CAD的时候都不知道布局是怎么一回事。那么我来简单说明一下

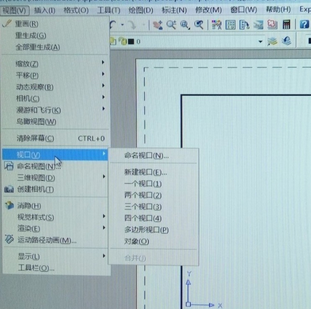

1.布局就是一张纸被挖了一个洞,然后被放在模型这张纸上,透过洞,看到模型上面的图 所以,我们要做的就是在布局里面挖洞拉出一个视口,就是所谓的挖洞 这个视口大小一般是固定的,或者近似的,拿A3图纸来说,视口一般要能刚好放入A3图框中即可 ,移入你要的放入视口的图,然后通过调节视口比例,使图形比例合适即可

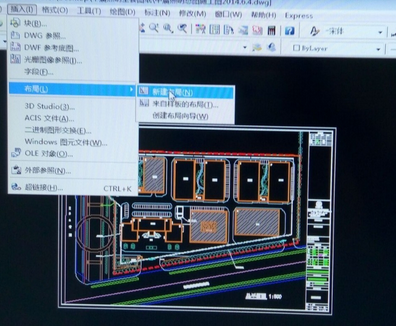

2.首先在模型页面 选择插入--布局--来自样板的布局--选择你想要插入布局中的图--然后点击确认

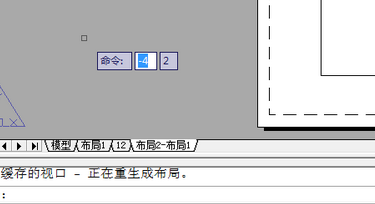

3.点击模型右边你插入的布局名字(布局12)-然后切换到布局模式中,看下图。

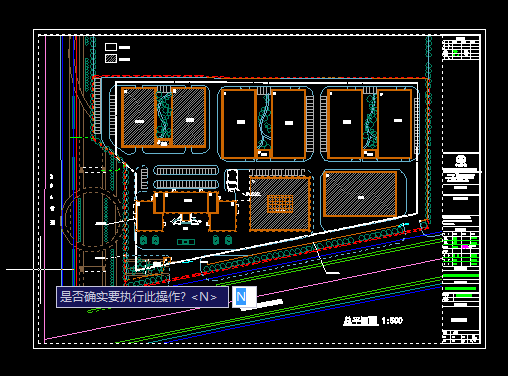

4.在布局模式下,最里面的那个矩形框叫做“视口”,双击视口内部,再双击鼠标滚轮,就出现你在模型空间内绘制的图纸了,

5.调整cad右下角的视口比例等,在窗口的可以调节图的大小,按照图框要求调节布局里图的比例。这样就完成啦模型到布局的转换。在视口的对象特性里有个"显示锁定",可以将视口内的图形显示的比例锁
