等截面的实体建模，我们可以用扫掠(sweep)的命令来处理。这个命令没有简写，只能写全称。建模的方式无非三种，拉伸、扫掠和回转
1.打开CAD后，我们先把建模和实体编辑工具条调出来。
2.同样，用REG把三个截面形状建立成三个面域。

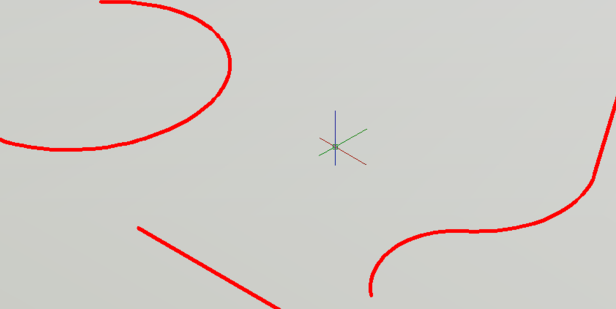

3.这是我们画三个线，我分别画了圆弧，直线和PL线。

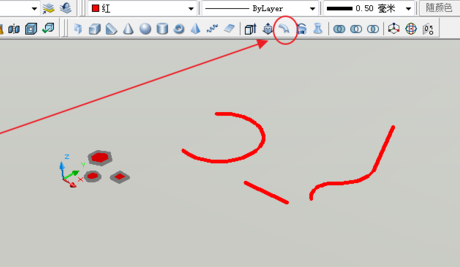

4.扫掠和命令在这儿，可以直接输入sweep，因为面域扫掠后消失，我们来复制三组吧。
5.分别沿着弧、直线、Pl线，扫掠，我们就得到了沿线等截面的实体。

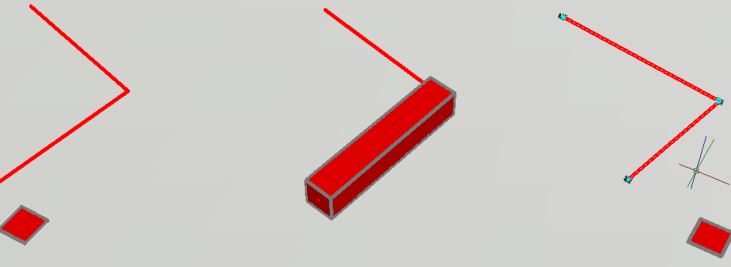

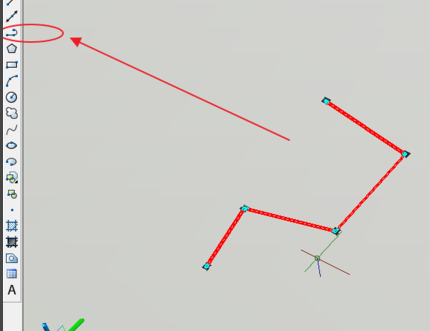

6.如果这条线是直线绘制的，我们就只能扫掠出一段，因为，扫掠的路径我们只能单选。所以在绘制的时候，我们只能使用多段线（PL），一定要习惯使用。

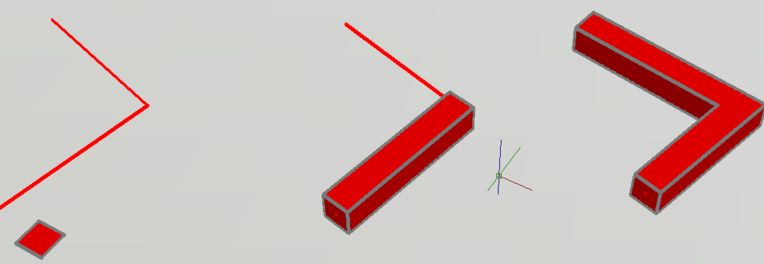

7.图三为多段线扫掠的效果。
8.在这里我强调一下线段（l）的多段线(pl)的区别.
PL线是一个整体，可以说他是首尾相接的。
9.而线段是多段的，如下，他不连续，我们可以找出他的断点。
注意事项
一定要创建面域来扫。这是基本的。
一定要习惯使用多段线。
扫掠后，源面域将消失，我们要扫掠多面域时候，可以复制几个备用。
——————————————————————————————————————————————————————————————————————————————————————
