cad填充图案怎么安装?CAD怎么填充图案?

cad填充图案怎么安装?CAD怎么填充图案?

安装CAD填充图案

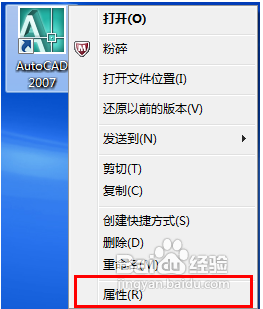

在AutoCad图标上右击,然后选择“属性”:

复制“起始位置”后面的地址(注意去掉引号),然后在资源管理器地址栏里面粘贴并回车,或者直接单击“打开文件位置”:

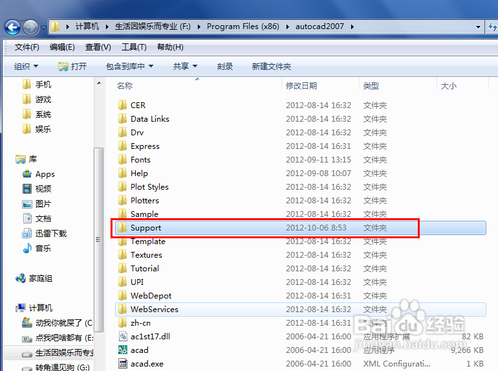

双击打开“Support”文件夹:

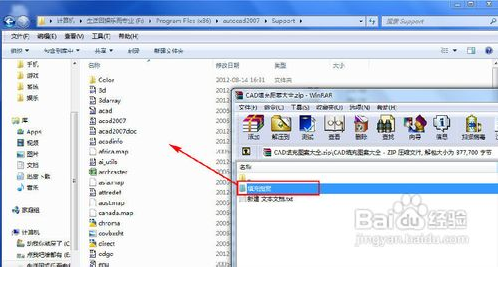

打开已经下载的“CAD填充图案压缩包”,然后直接拖拽文件夹到Support文件中,即可解压缩文件:

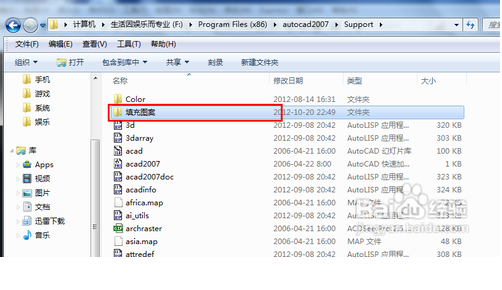

双击打开“填充图案”文件夹:

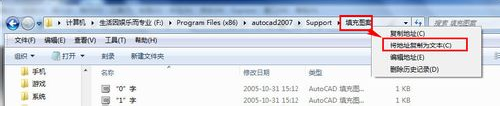

右击地址栏上的“填充图案”,然后选择“将地址复制为文本”:

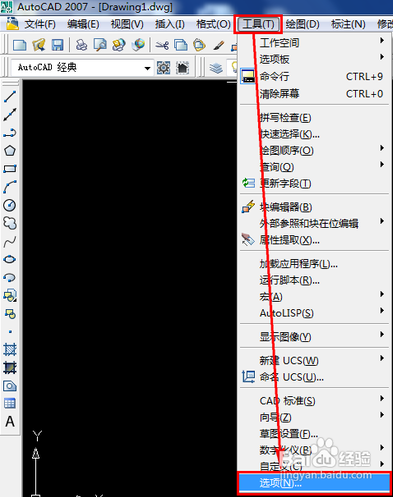

打开AutoCAD,然后依次单击“工具,选项”:

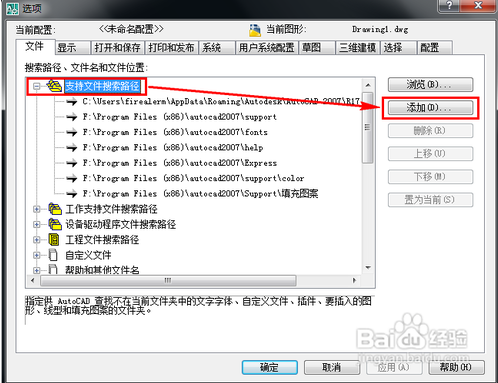

单击“支持文件搜索路径”,然后单击“添加”:

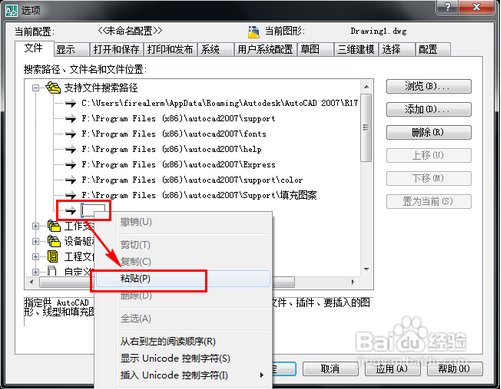

再添加的地址框里面右击,然后选择“粘贴”:

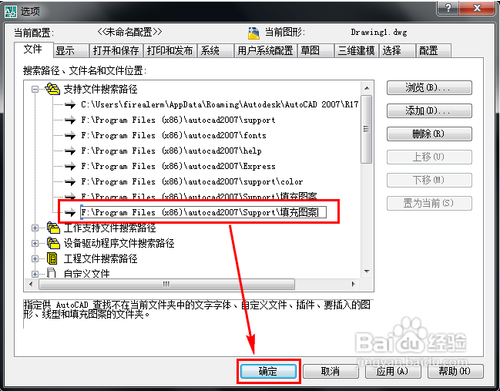

确认粘贴入的地址,然后选择“确定”:

使用Cad填充图案

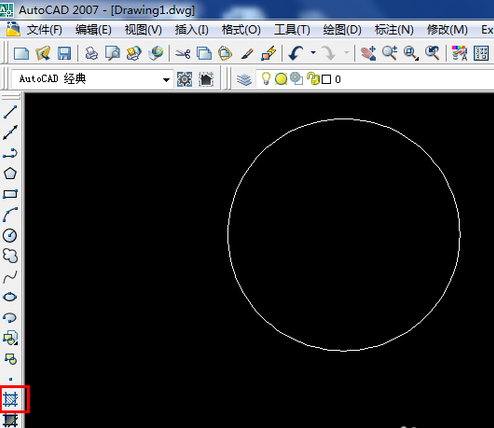

单击工具栏上的“图案填充”图标:

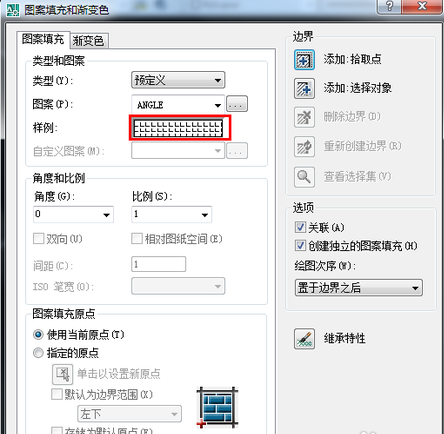

单击“样例”后面的图案:

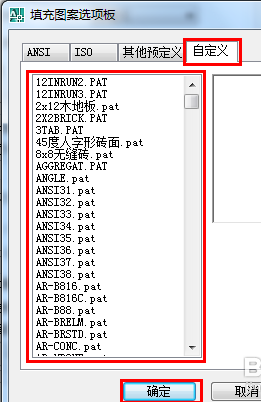

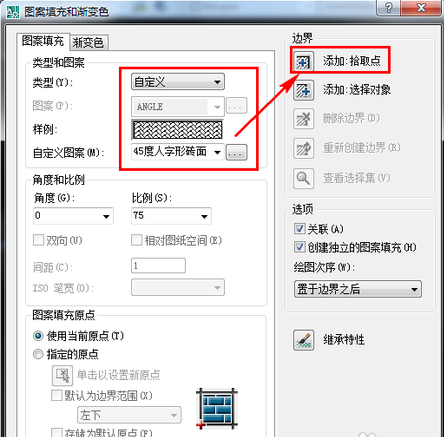

单击“自定义”选项卡,然后即可在列表中选择要填充的填充图案。比如选择“45度人字形砖面.pat”后单击“确定”:

单击“添加:拾取点”:

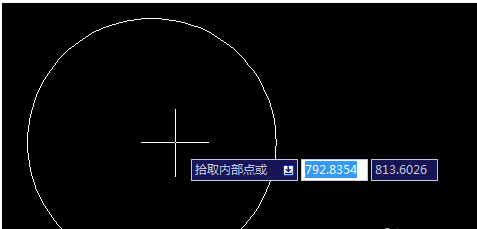

在要填充的图案上直接单击左键,然后按回车确认选取:

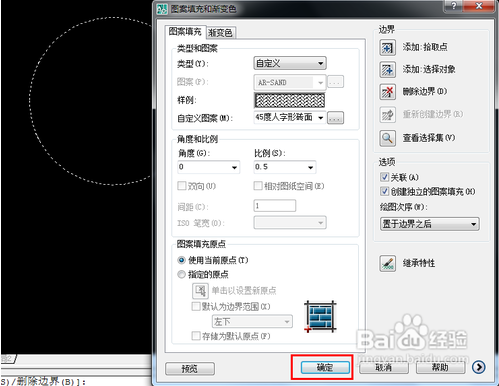

确认填充比例之后,单击“确定”:
