在建筑CAD设计中，工程符号的标注和应用是必不可少的。中望CAD建筑版作为全新一代的建筑CAD设计软件，就提供了完善且具标准化的工程符号标注功能，本篇为你详解完善全面、灵活编辑的工程符号标注。
箭头标注
箭头引注符号由箭头、连线和说明文字组成。除了图层、和文字样式以外，用户还可根据CAD设计需要定制其上标和下标文字、对齐方式以及箭头的大小和样式。在选取折点时可选择[弧段]变连线为弧线。
箭头引注符号的对话框
对话框选项和操作解释：
[文字内容] 符号中的说明文字内容，特殊符号点取上方图标输入
[文字高度] 说明文字打印输出的实际高度
[箭头样式] 采用何种箭头样式
[箭头大小] 箭头的打印输出尺寸大小
箭头引注符号的标注实例
做法标注
中望CAD建筑版的做法标注功能，提供地面、楼面、平屋面、坡屋面、内墙面及墙裙和顶棚的做法参考以供选择。
引出标注
根据建筑图纸的设计需要，引出标注有时会起到不错的注解标示作用。ZWCAD+建筑版提供的引出标注功能以国标规定的标准样式可标注出标注文字符号。
引出标注符号实例

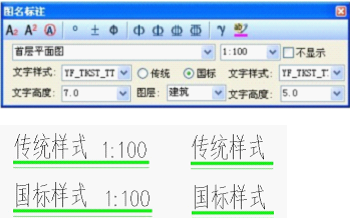

图名标注
图名标注的样式有两种形式可以选择，一种是传统样式，另一种是国标样式，都可以选择是否附带出图比例。
图名标注的四种实例

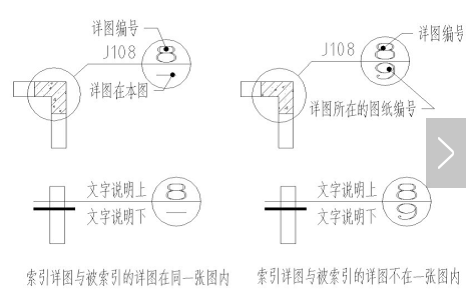

符号索引
该功能在图中以国标规定的样式标出指向索引和剖切索引符号。可通过索引符号对话框定制索引编号和图号，设置包括图层、文字样式和上、下标文字注解。
定制好所需标注的索引符号后在图中准备索引范围的中心部位点取，通过输入或鼠标拖拽确定圆形索引范围的大小，点击索引线的转折点后用鼠标拖动确定索引号放置的位置，即可成功点取标注。索引符号有两种样式供选用，注意剖切索引的方向，引出线所在一侧为投射方向。

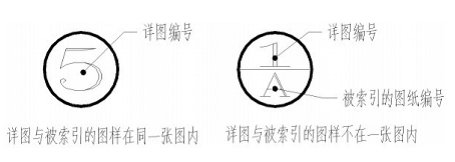

详图符号
在较为复杂的建筑图纸中，经常会有局部详图。详图符号标注在图中以国标规定的样式标出详图符号。一般分为详图与被索引的图样在一张图内或不在一张图内两种情况。
剖切符号
中望CAD建筑版提供的剖切符号标注功能可在图中以国标规定的标准样式标示出剖面剖切和断面剖切符号。
在执行转折剖切符号的绘制顺序中，如下图实例，点取顺序为P1，P2，P3，…，顶点3不必点取。

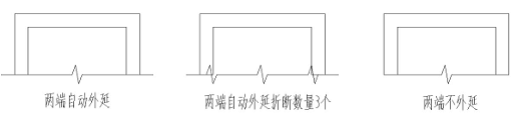

折断符号
中望CAD建筑版可根据绘图需要绘制两端外延或不外延，并可设置折断数量。
对称符号
对于图纸中的对称结构图形，为了减少重复标注和解释说明，保持图纸整洁美观，可使用对称符号进行标示。在点击[文表符号]→[对称符号]或键入DCFH命令可执行绘制符合国标规定样式的对称符号。
指北针
中望CAD建筑版屏幕菜单中的[文表符号]→[指北针]中可以国标规定样式在图纸中标出指北针符号。标注的指北针由两部分组成，指北符号和文字“北”，两者一次标注完成，但属于两个不同对象，文字“北”为单行文字对象，便于根据实际情况进行独立调整。
完善的工程符号标注功能不但为建筑设计师实现工程设计上的标准化和规范化，还可节省大量的作图时间，让设计师可以更专注于设计本身，为建筑创意带来更好的基础支持和便利途径。就让我们活跃指尖，马上感受全新中望CAD建筑版带来的设计乐趣吧。
