CAD出图(CAD1001个技巧):RO旋转参照

最近有些同学问到老师一个,CAD绘图当中,旋转参照的问题。今天我们一起来分享解决一下,这个出图技巧的解决方案。

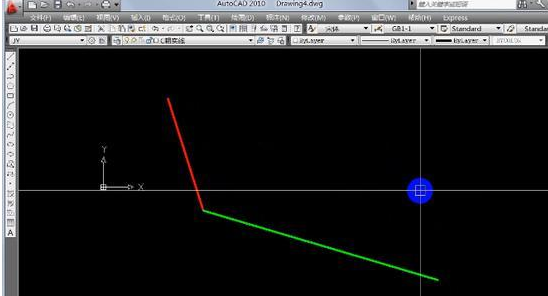

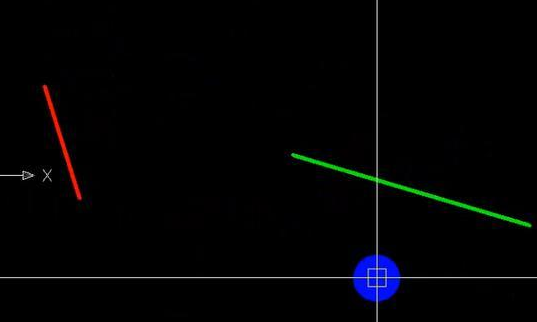

下面我们举个例子:如何从绿线旋转到红线呢?


RO 的一个旋转参照,

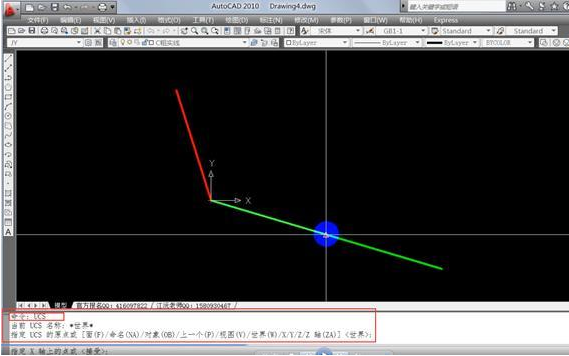

RO-空格-选择绿线-UCS-空格(把线段角度归零,将选择旋转的对象,放到X轴上面来。因为这个线段本身是有角度的,如果不清零,将会出现出图错误。比如说电子称,没有归零就直接去称东西就会出现误差。)

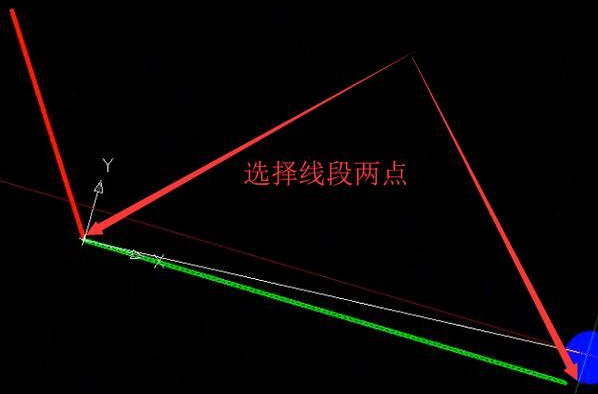

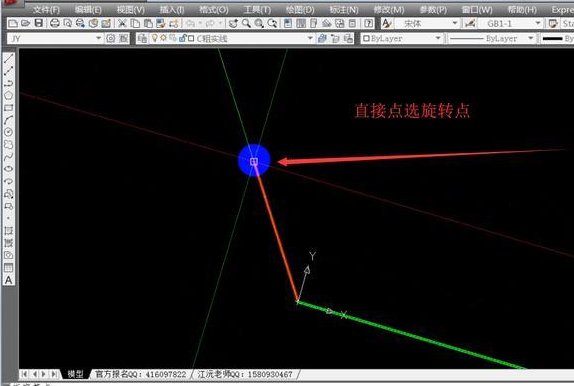

-RO旋转-选择旋转对象-空格-选择旋转基点-R参照-拾取绿色的线-选择基点-点选线段两点-直接选择旋转参照物-UCS-空格(还原坐标)

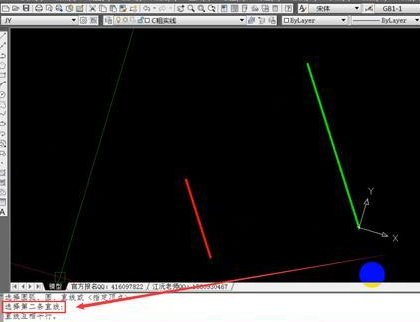

第二种 UCS-空格点选线段对象-RO旋转-选择旋转对象-空格-选择旋转基点-R参照-拾取绿色的线-输入指令P-空格-拾取旋转对象(红线)两点
