问题一
为什么图纸导入不显示?双击图纸看不到图?
解决方案一
图纸中存在碎图元,需要清理碎图元后再导入:
①命令栏输入“purge”,回车,此命令为清理命令的快捷键,注意清理每个项目前面需打钩。重复此命令2-3次,直至清理每个项目灰显;
②菜单栏文件-图形实用工具-核查,命令栏输入Y。
解决方案二
碎图元清理完后导入仍然不显示,则复制粘贴转T3:
框选图纸复制,菜单栏新建文件打开后面的小三角选择无样板公制,粘贴图纸左键指定基准点,图形导出即可。
注意,保存类型选择T3格式。
解决方案三
图纸被加密了,加密图纸需要联系设计院解密。
确认方法:
①双击图纸会弹出窗口提示输入密码;
②使用炸开命令,状态栏提示只找到一个无法分解。
解决方案四
图纸一部分暗一部分亮:
①图纸图层被锁定,左侧功能栏图层控制-解锁图层;
②外部参照。菜单栏插入-外部参照【弹出窗口各个图纸显示未找到需确认图纸是否都在同一路径,如果没有参照图需向设计院索要】,将显示找到的每张图纸进行绑定【如果一直提示未绑定需联系设计院让设计院绑定】。
注意,参照图必须是原图。
终于处理好图纸啦导入进来能够正常显示了,但是有时候这并不是结尾。。。
问题二
图纸在CAD里显示正常,但是在软件中好多字都是乱码怎么办?
解决方案

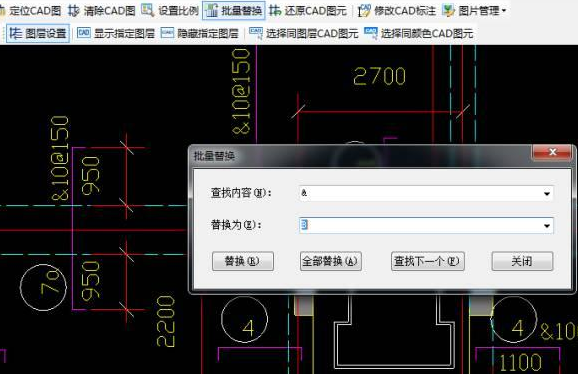

通过批量替换功能键按钮一键替换。
图纸终于没问题了,但是为啥这些构件都共图层呢?
问题三:
柱大样和剪力墙共用边线怎样识别柱大样?
解决方案一
识别墙--提取混凝土墙边线--提取柱边线--提取柱标识--提取钢筋线--自动识别柱大样;
解决方案二
补画CAD线(补画柱边线)-提取柱标识-提取钢筋线-自动识别柱大样;
解决方案三
如果柱边线和墙边线是重叠画的,那么提取柱边线时选中没有重叠的部分提取,提取出完整的柱边线就可以识别。
