cad中怎么画直线箭头和弯曲箭头？本文小编将和大家分享CAD软件绘制弯曲箭头和直线箭头的方法与步骤，感兴趣的小伙伴们快和小编一起来看看CAD软件中如何绘制弯曲箭头和直线箭头的吧！
CAD软件绘制弯曲箭头的方法与步骤如下：
步骤一、CAD绘制弯曲箭头，这里不用开“正交”命令，直接输入“pl”命令，回车，在cad中确定起点，这时不能急着定第二个点，因为我们绘制弯曲箭头，所以在下方的“指定下一点”,我们要选择"A”
步骤二、紧接上一步，在CAD界面输入a，回车，然后指定绘制弯曲箭头圆弧的下一点，确定圆弧点后，看到下方命令栏中，我们要选择"w"
步骤三、紧接上一步，输入w，回车，然后指定弯曲箭头两个端点的宽度，输入“50”，回车，再输入“0”，回车即可，如图所示，最后用鼠标确定弯曲箭头的端点，点“Enter”键确定。

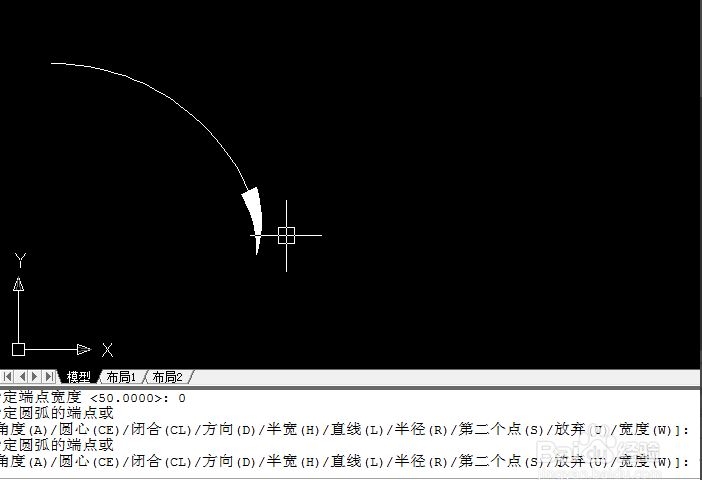

步骤四、CAD软件绘制弯曲箭头完成，效果如下图所示。
CAD软件绘制直线箭头的方法与步骤如下：
步骤一、打开cad软件，因为是绘制直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示<正交开>
步骤二、我们输入“pl”命令，回车，在cad中确定起点，然后再确定下一点，即线段的端点（这一步其实就是绘制直线箭头的直线部分，cad直接绘制直线段即可）

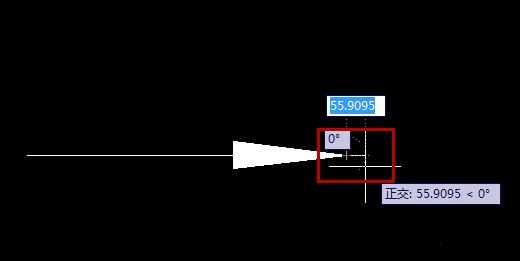

步骤三、在CAD中绘制直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定CAD直线箭头两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示。
步骤四、回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“Enter”键，CAD绘制直线箭头就完成了。
