CAD怎么使用圆角矩形绘制创意的几何线条图形?

cad中想要画圆角矩形组成的创意图形,该怎么绘制呢?下面我们就来看看cad圆角矩形绘制创意图形的教程。

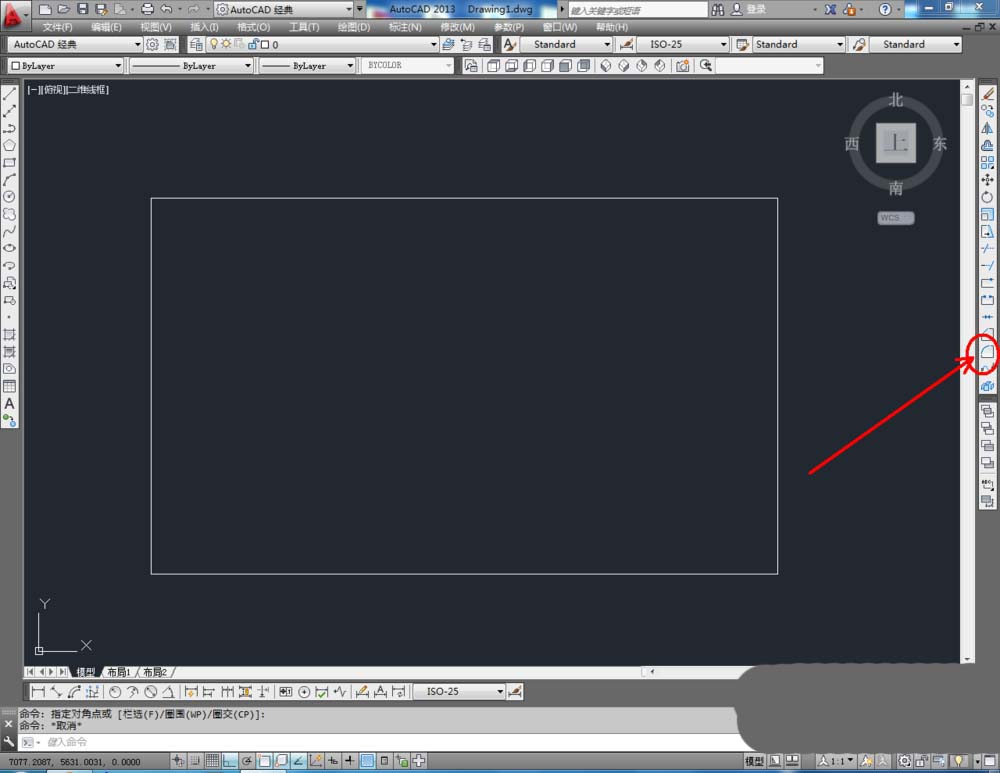

1、打开AutoCAD 2013软件,点击直线工具,在作图区域绘制出一个矩形(矩形由500mm和200mm的线段拼合而成);

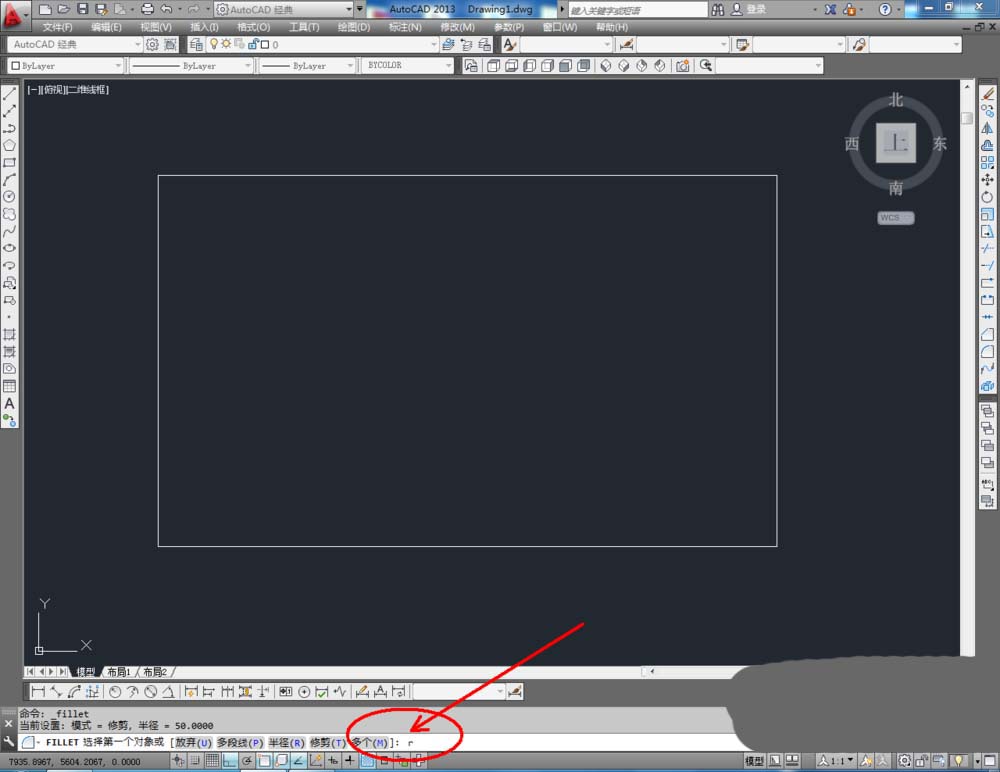

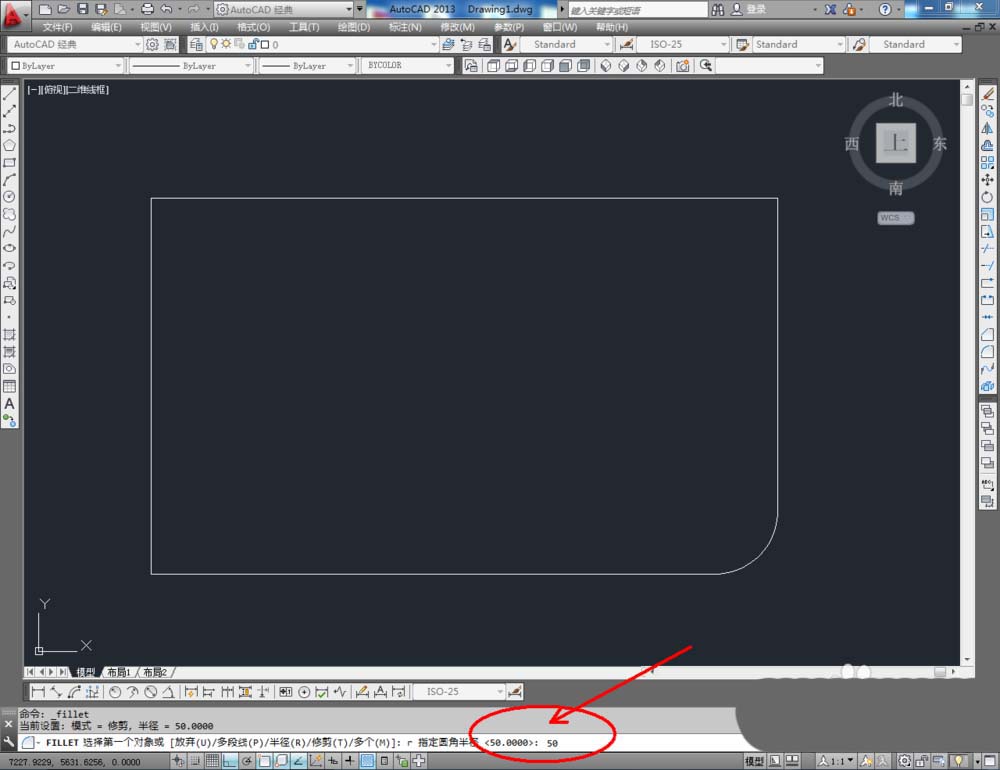

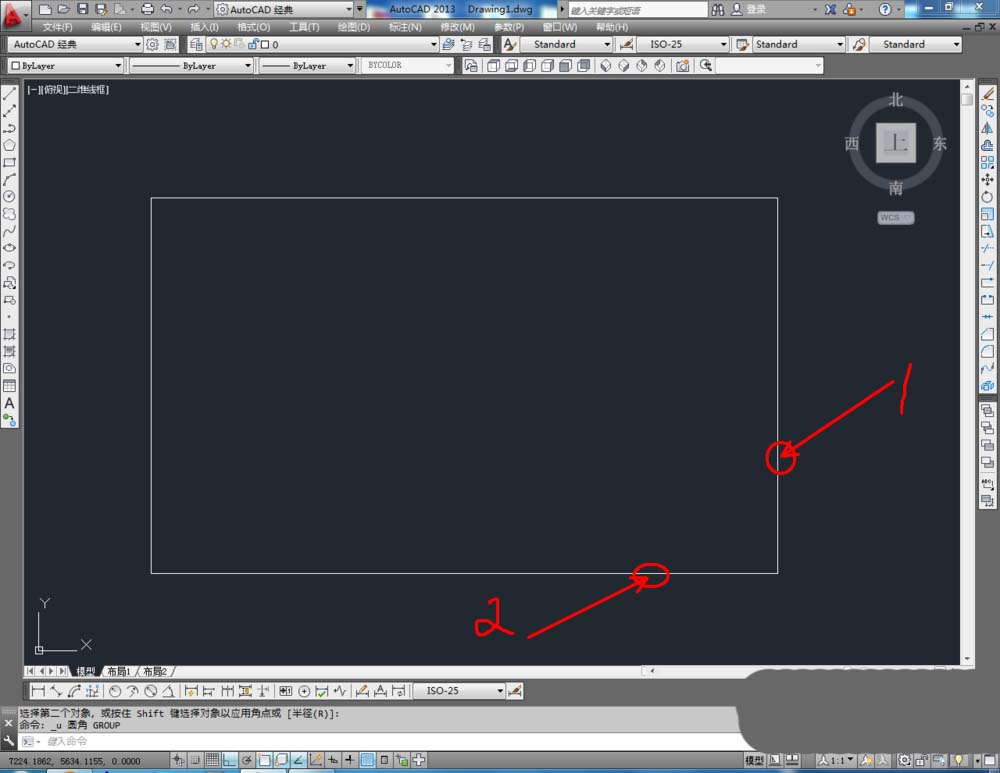

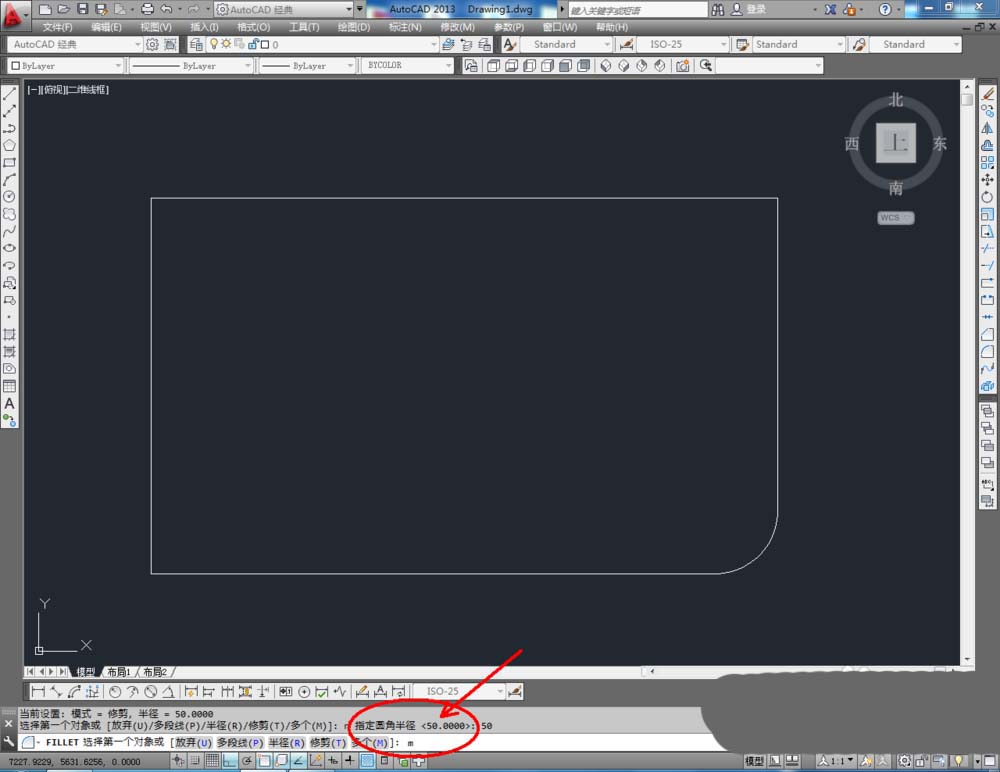

2、点击右边工作区中的圆角,在下方命令栏中输入:r,按下空格键。继续输入:50,按下空格键。完成后,鼠标点击需要进行圆角的角的两条边(如图所示);

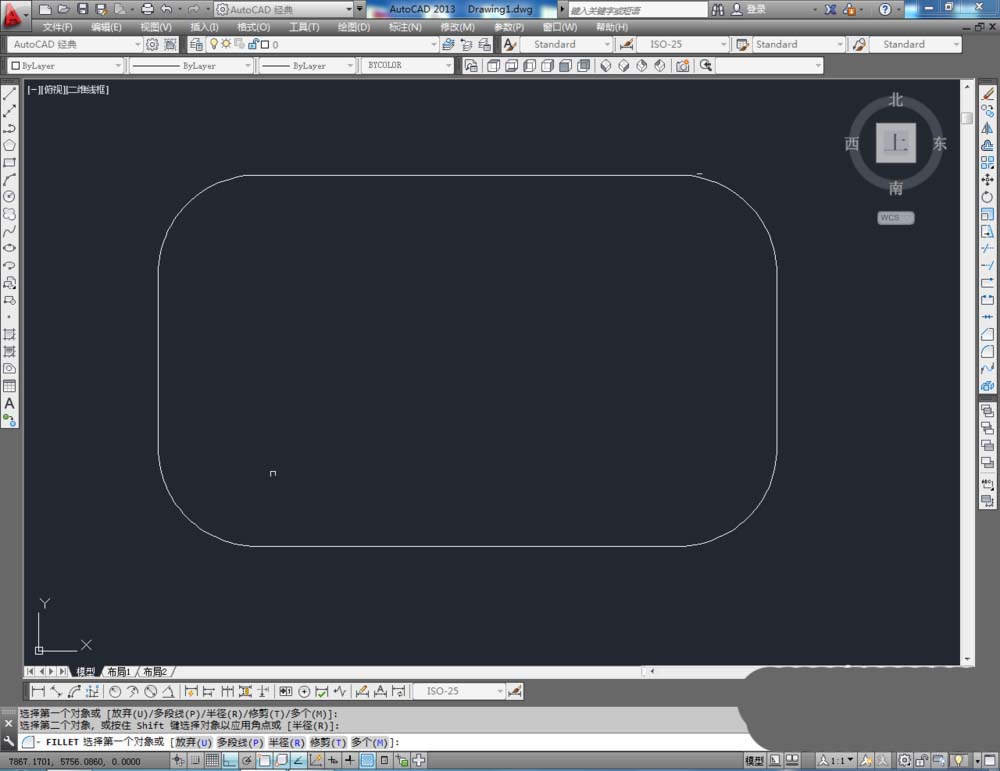

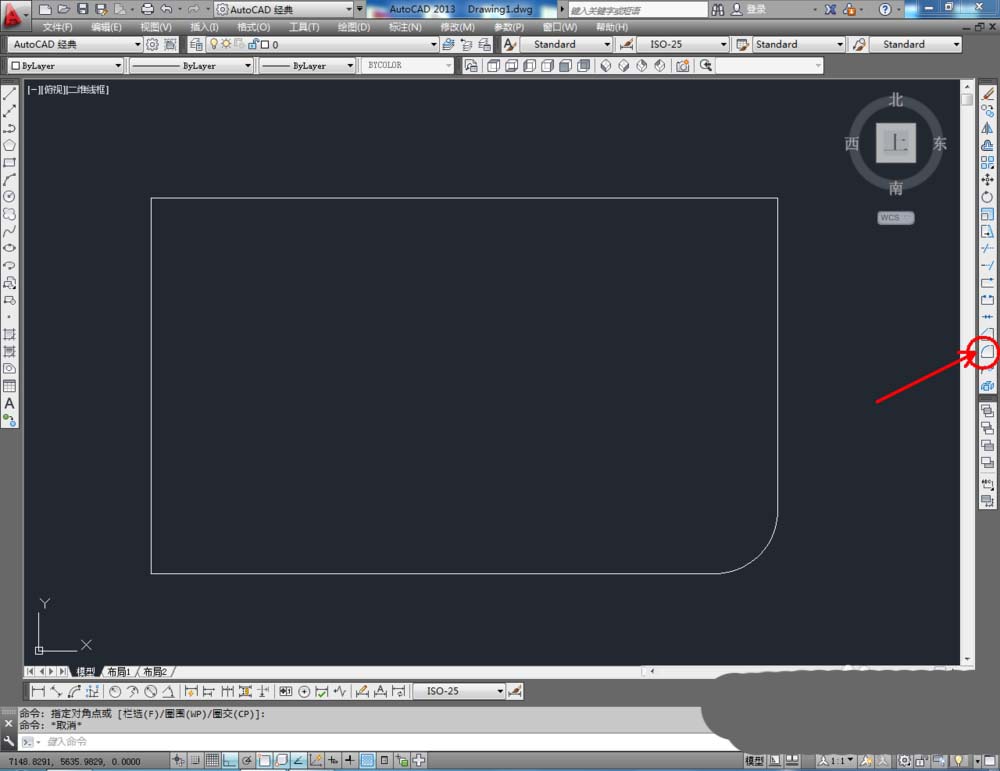

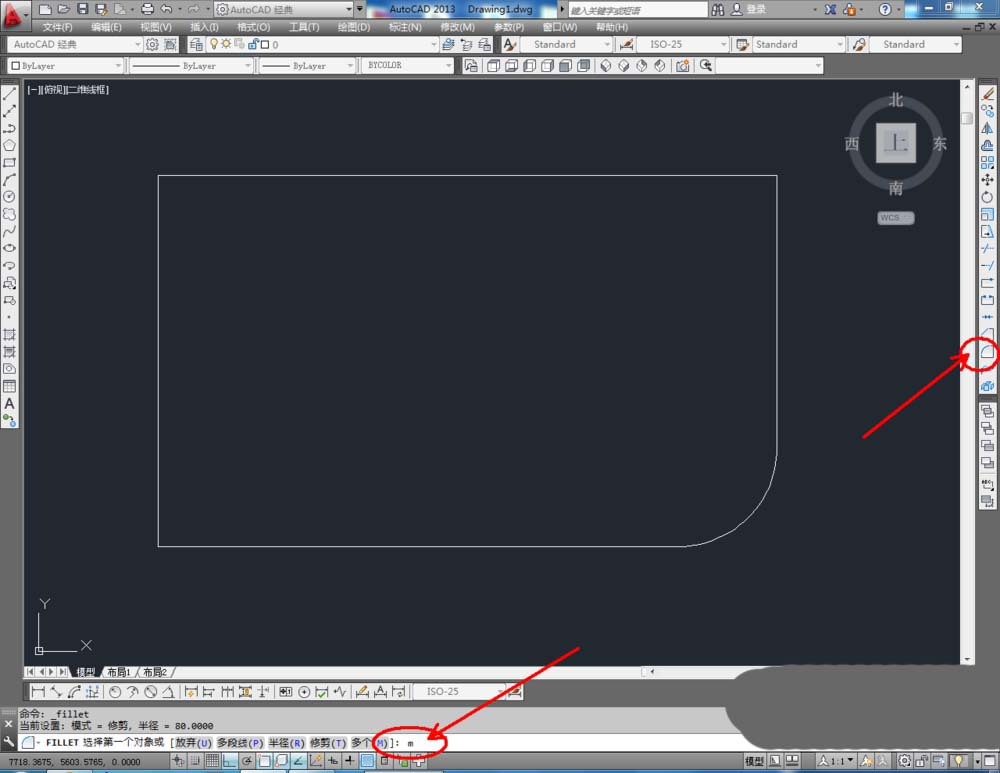

3、点击右边工作区中的【圆角】,圆角半径设置为50mm后,输入命令:m,按下空格键。完成后我们可以对图案进行多次圆角处理(如图所示);



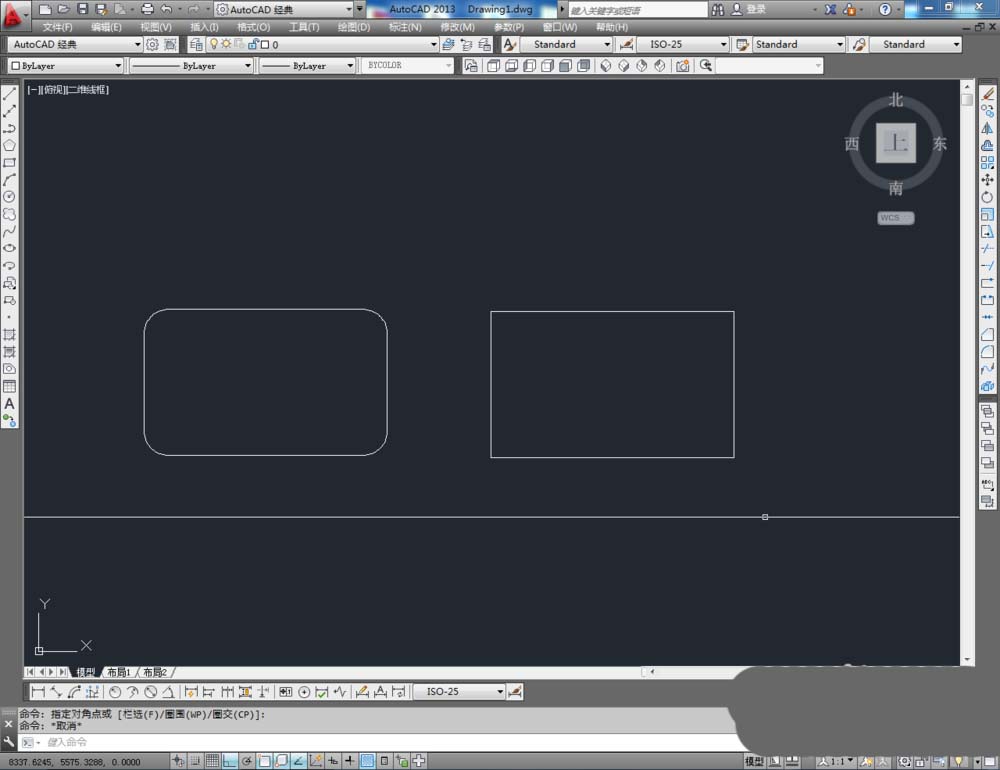

4、点击矩形工具,在下方命令栏中输入:d,按下空格键,绘制一个尺寸为500*300mm的矩形图案(绘制出的图案为一个整体图案);

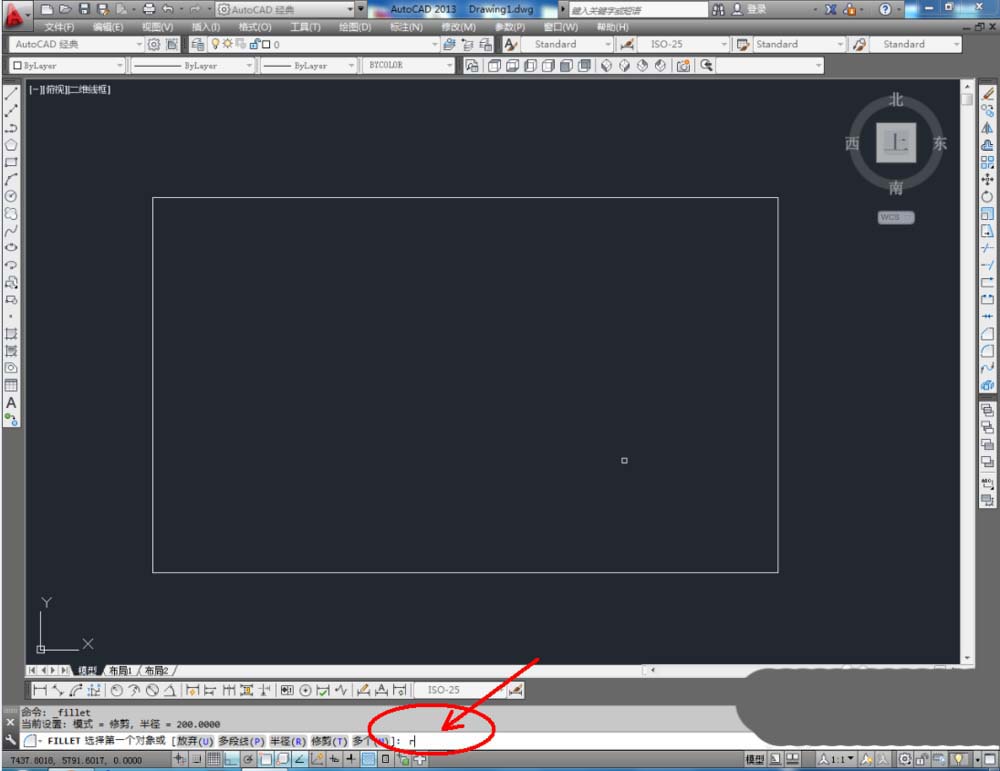

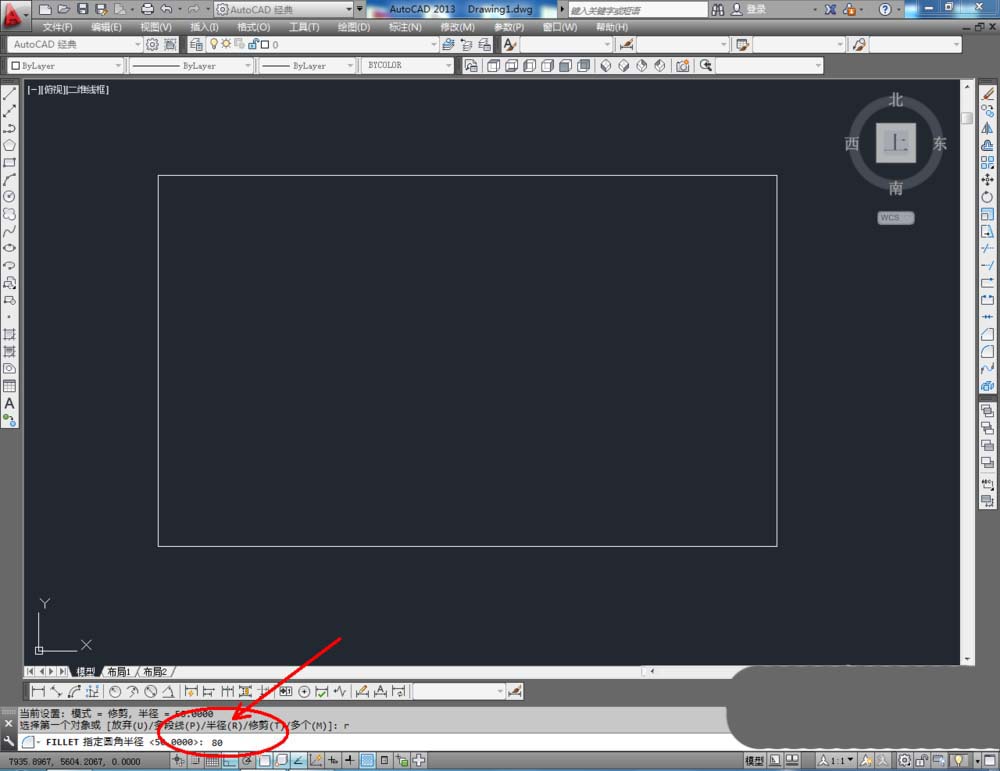

5、点击右边工作区中的圆角,在下方命令栏中输入:r,按下空格键。继续输入:80,按下空格键。完成后,鼠标点击需要进行圆角的角的两条边(如图所示);

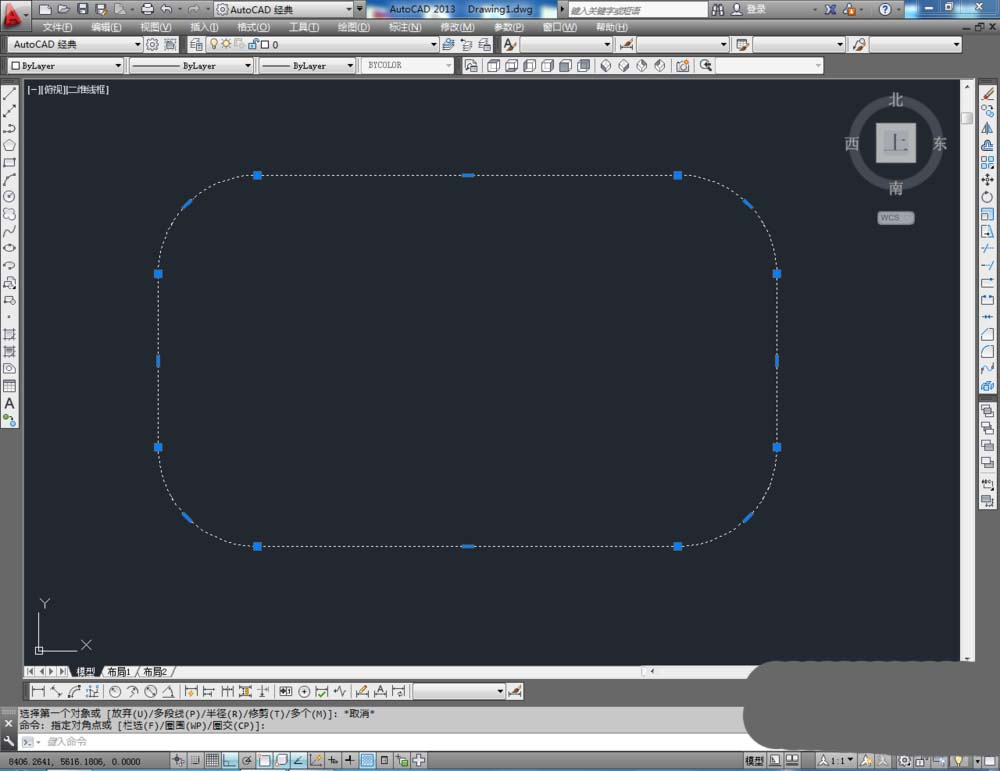

6、点击右边工作区中的【圆角】,圆角半径设置为80mm后,输入命令:m,按下空格键。完成后我们可以对图案进行多次圆角处理。根据这样的步骤我们可以给多个矩形进行多次圆角处理(如图所示);

以上就是cad圆角矩形绘制图形的教程,希望大家喜欢,请继续关注
