CAD怎么绘制三维网格图形?

cad中可以绘制三维曲面,还可以绘制旋转网格、平移网格、直纹网格和边界网格。使用“绘图”|“建模”|“网格”子菜单中的命令绘制这些曲面,下面我们就来简单介绍一下,请看下文详细介绍。

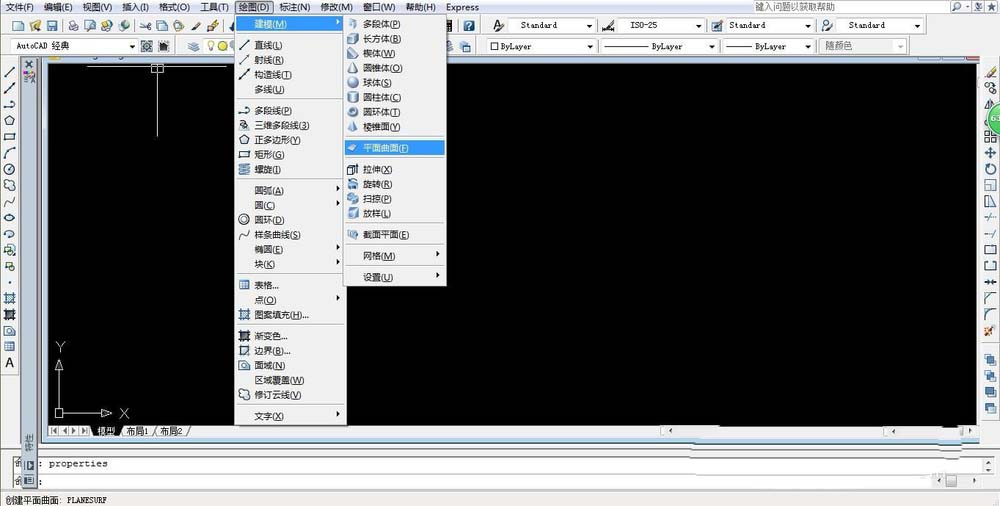

1、绘制平面曲面:在AutoCAD 2008中,选择“绘图”|“建模”|“平面曲面”命令(PLANESURF),可以创建平面曲面或将对象转换为平面对象。

绘制平面曲面时,命令行显示如下提示信息。

指定第一个角点或 [对象(O)] <对象>:

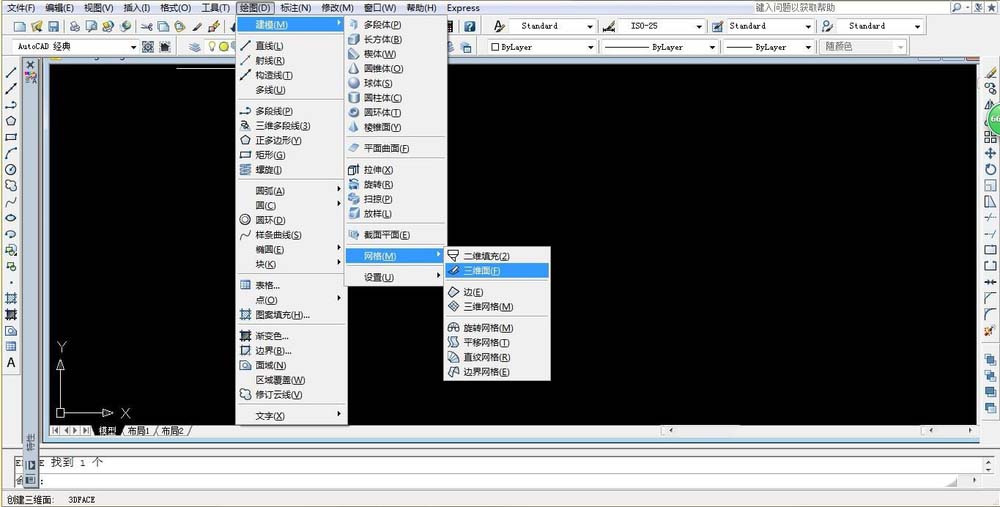

2、绘制三维面与多边三维面:选择“绘图”|“建模”|“网格”|“三维面”命令(3DFACE),可以绘制三维面。三维面是三维空间的表面,它没有厚度,也没有质量属性。由“三维面”命令创建的每个面的各顶点可以有不同的Z坐标,但构成各个面的顶点最多不能超过4个。如果构成面的4个顶点共面,消隐命令认为该面是不透明的可以消隐。反之,消隐命令对其无效。

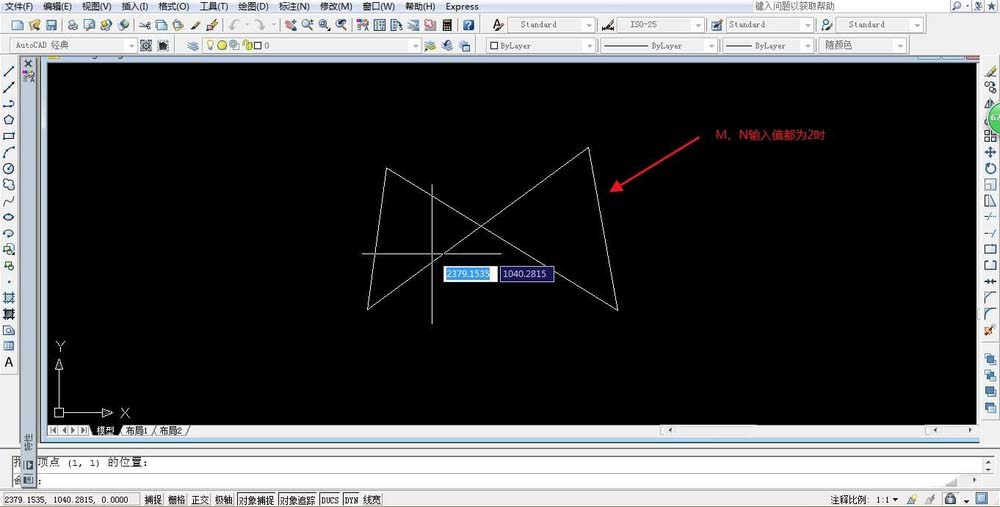

3、绘制三维网格: 选择“绘图”|“建模”|“网格”|“三维网格”命令(3DMESH),可以根据指定的M行N列个顶点和每一顶点的位置生成三维空间多边形网格。M和N的最小值为2,表明定义多边形网格至少要4个点,其最大值为256。

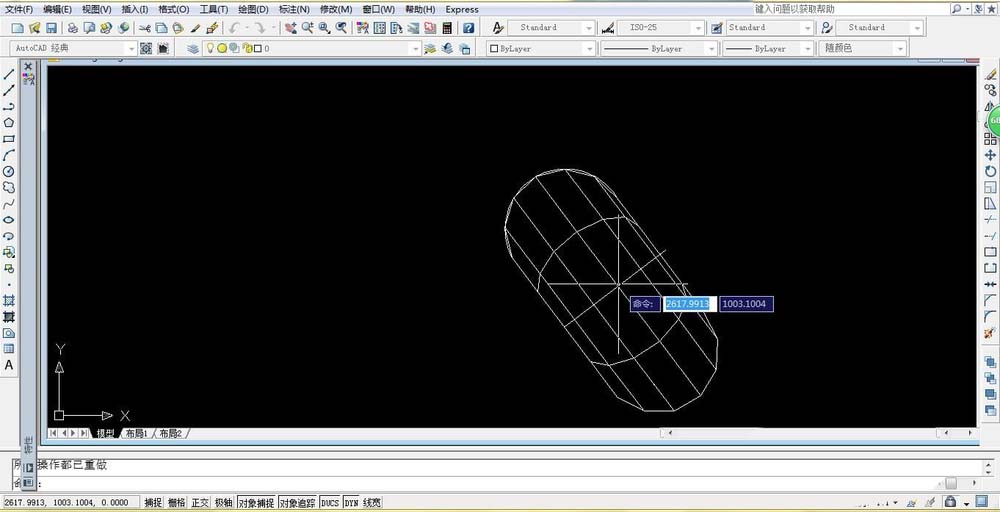

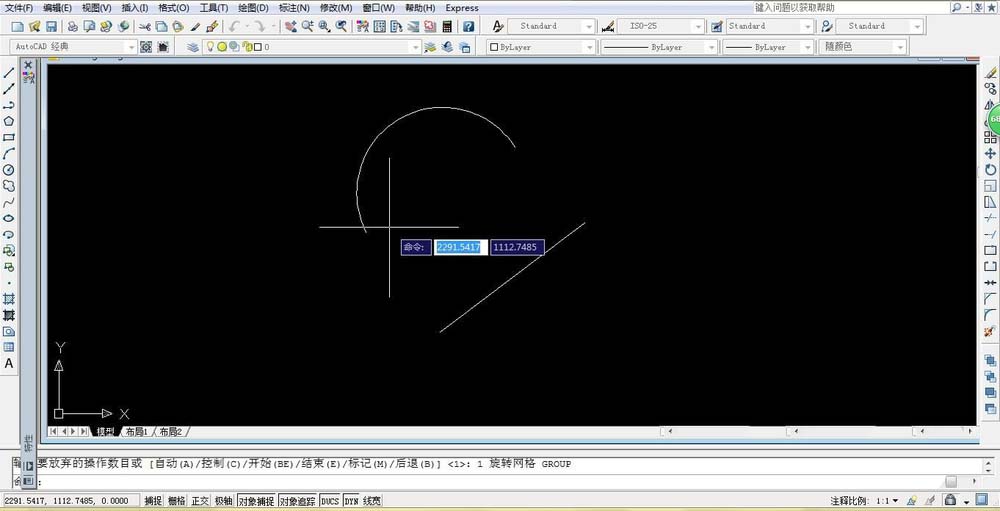

4、绘制旋转网格:选择“绘图”|“建模”|“网格”|“旋转网格”命令(REVSURF),可以将曲线绕旋转轴旋转一定的角度,形成旋转曲面。

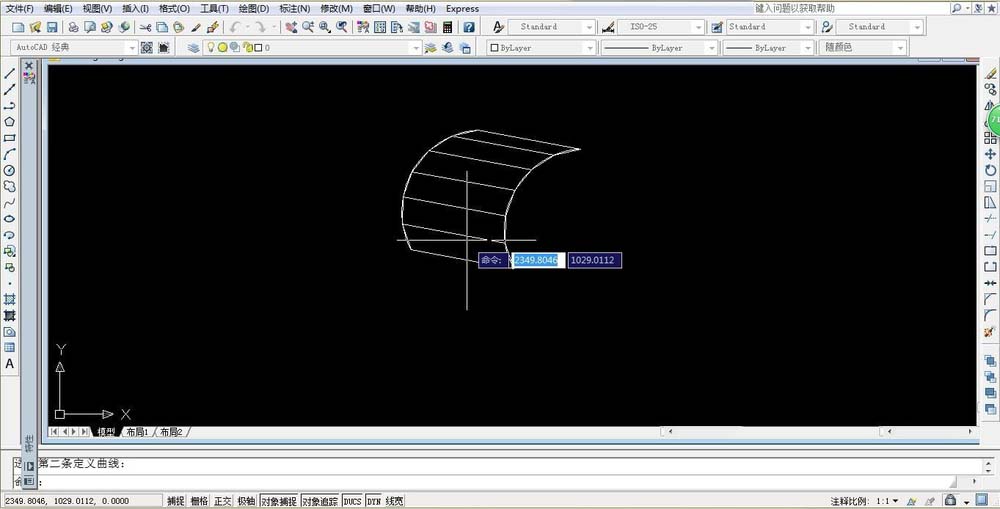

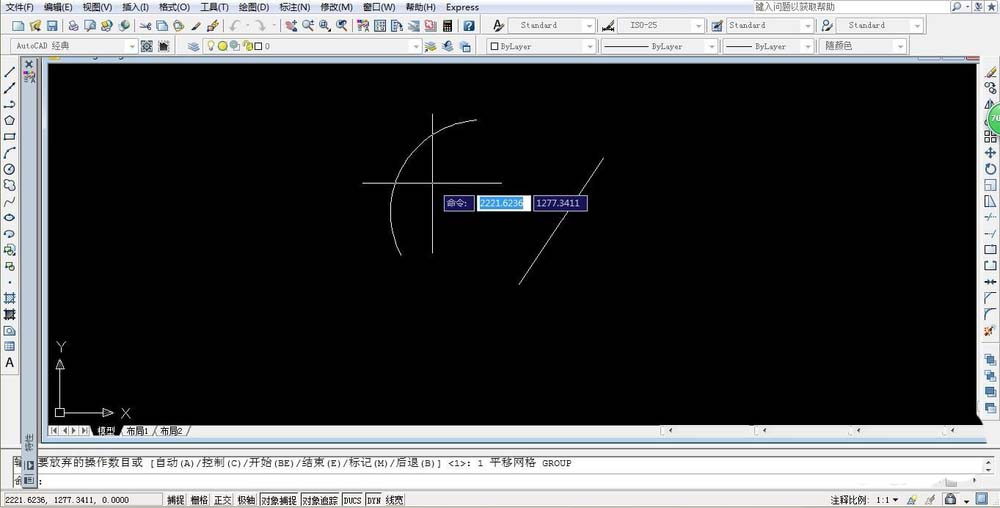

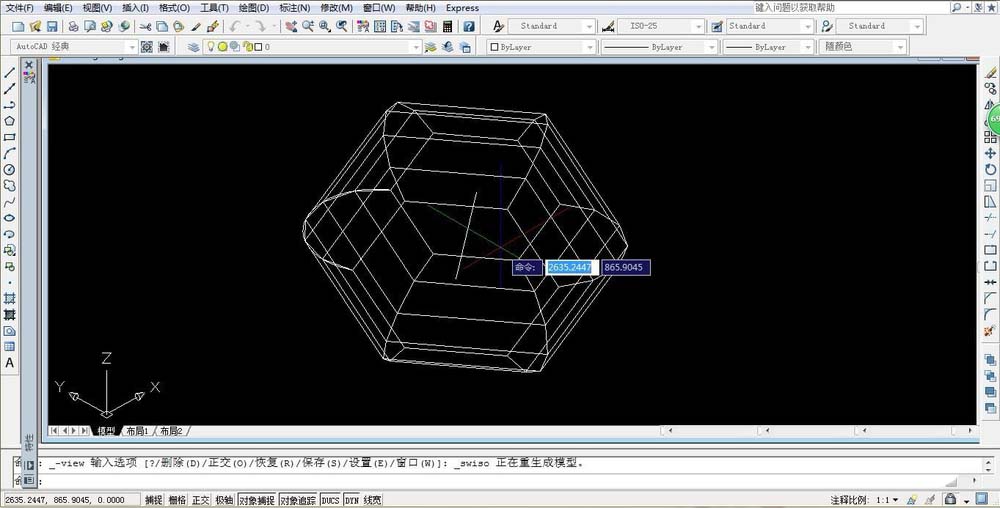

5、绘制平移网格:选择“绘图”|“建模”|“网格”|“平移网格”命令(RULESURF),可以将路径曲线沿方向矢量方向平移后构成平移曲面。

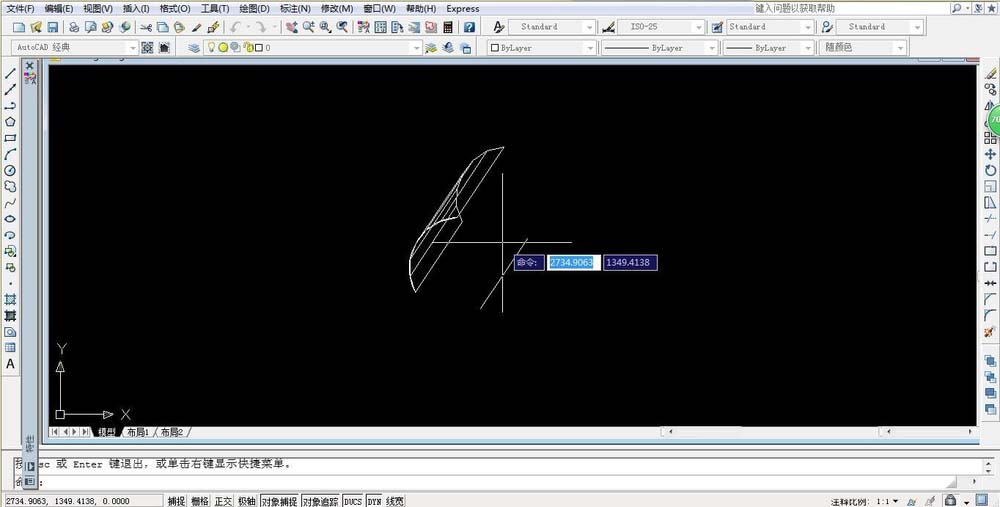

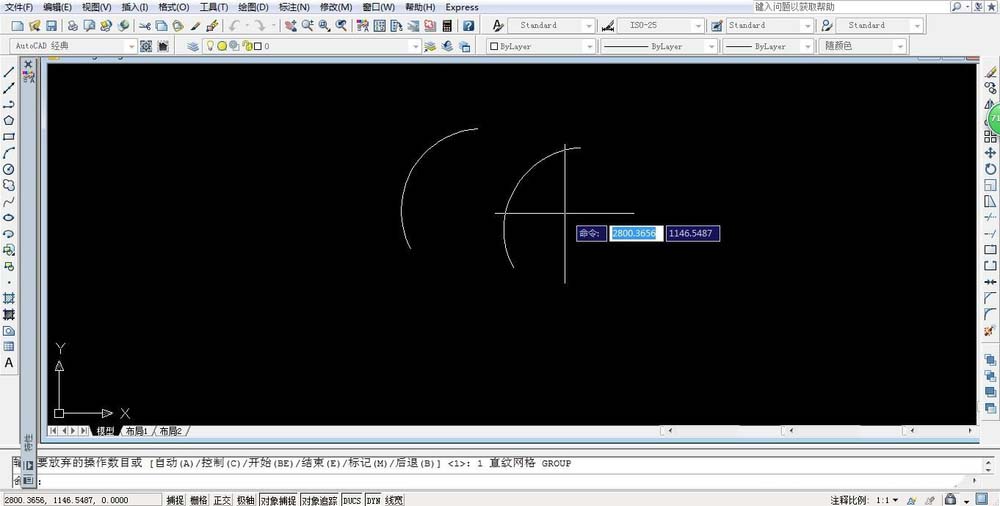

6、 绘制直纹网格:选择“绘图”|“建模”|“网格”|“直纹网格”命令(RULESURF),可以在两条曲线之间用直线连接从而形成直纹曲面。

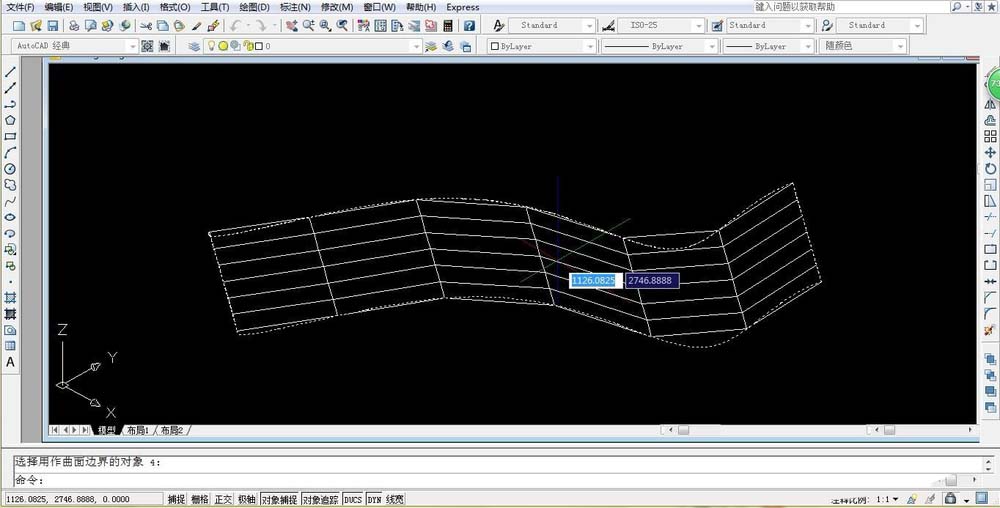

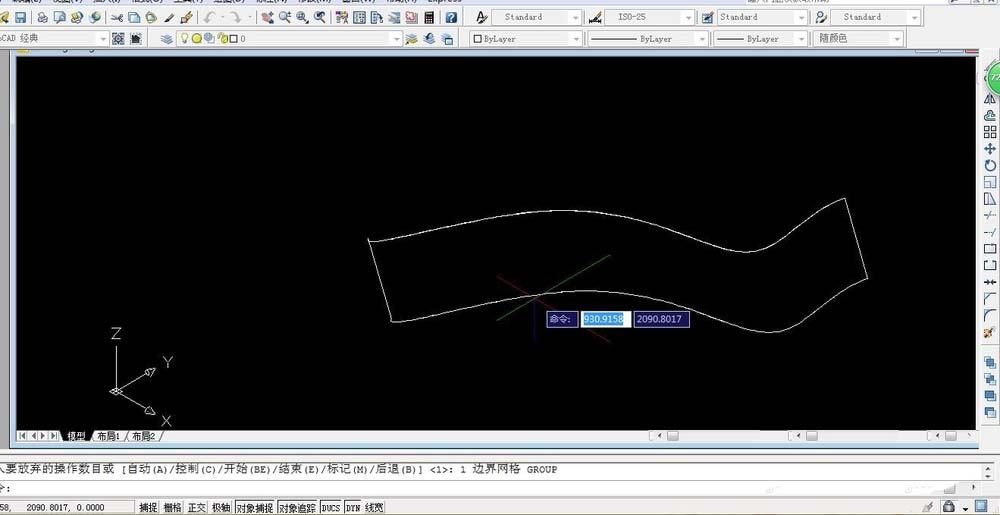

7、绘制边界网格: 选择“绘图”|“建模”|“网格”|“边界网格”命令(EDGESURF),可以使用4条首尾连接的边创建三维多边形网格。这时可在命令行的“选择用作曲面边界的对象 1:”提示信息下选择第一条曲线,在命令行的“选择用作曲面边界的对象 2:”提示信息下选择第二条曲线,在命令行的“选择用作曲面边界的对象 3:”提示信息下选择第三条曲线,在命令行的“选择用作曲面边界的对象4:”提示信息下选择第四条曲线

以上就是cad创建三维网格的教程,希望大家喜欢,请继续关注土木工程网。
