cad绘制凹阳台三维图形，该怎么绘制呢？下面我们就来看看详细的教程。

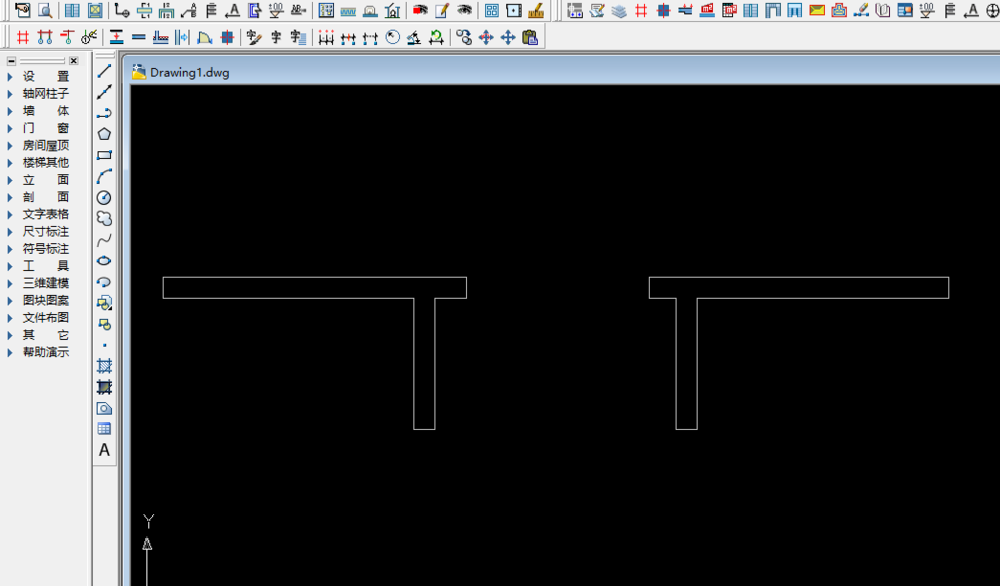

1、打开天正建筑，并绘制如下图所示的墙体

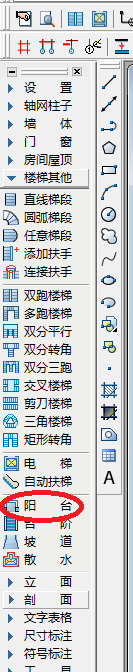

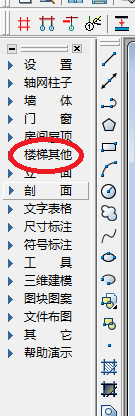

2、点击“楼梯其他”，然后点击二次目录“阳台”，如下图所示

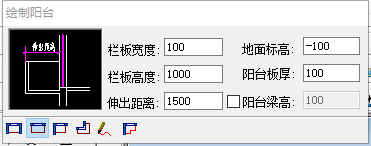

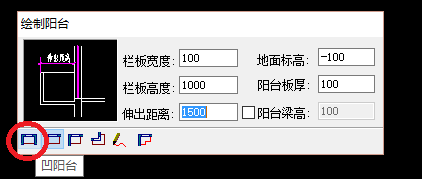

3、打开“绘制阳台”编辑页面，点击“凹阳台”，如下图所示

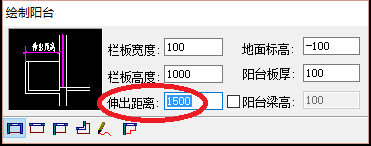

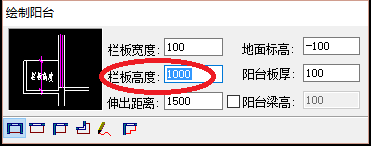

4、在“绘制阳台”的编辑页面，依次输入自己需要的数据，如下图所示

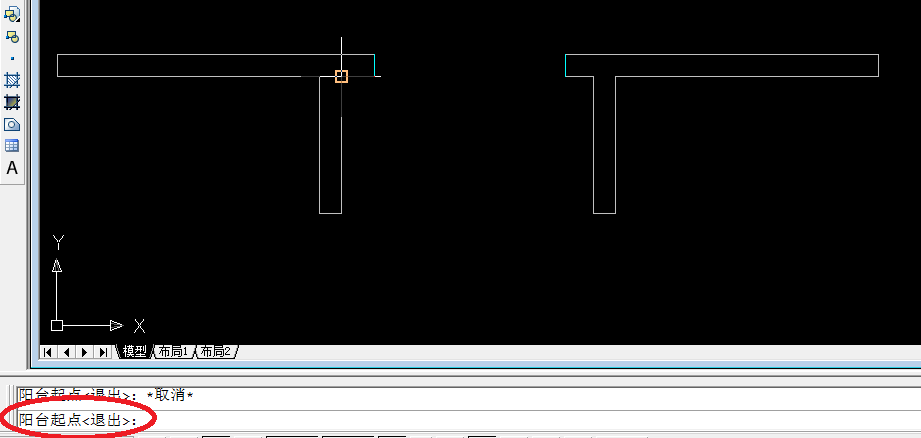

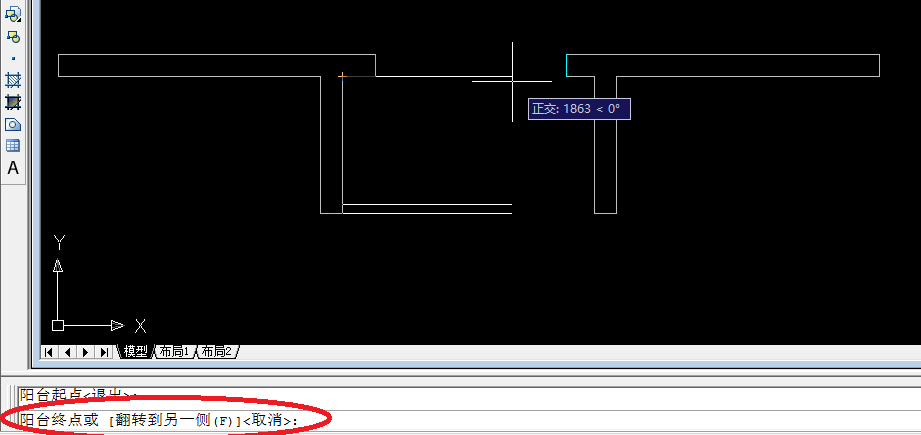

5、输入完成后，根据命令行提示依次点击“阳台起点”、“阳台终点”，如下图所示

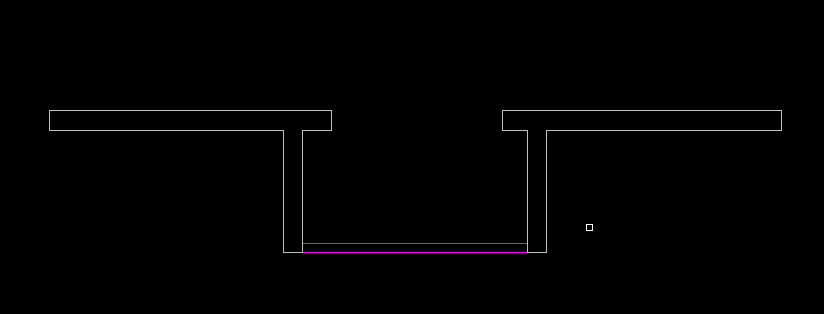

6、绘制完成后，如下图所示

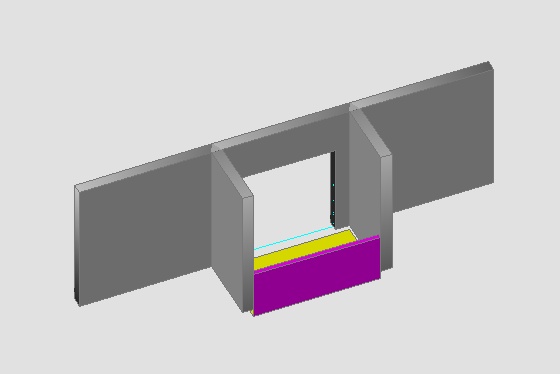

7、在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后就可以直观的看到自己绘制凹阳台，如下图所示
8、最后，可以改变一下“视觉样式”，看一下自己绘制的凹阳台；在“受约束的动态观察”模式下点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
以上就是天正建筑cad绘制凹阳台的教程，希望大家喜欢，请继续关注土木工程网。
