cad建筑图纸怎么生成立面图?

cad中可以画立面图,该怎么画建筑图的立面图呢?下面我们就来看看详细的教程。

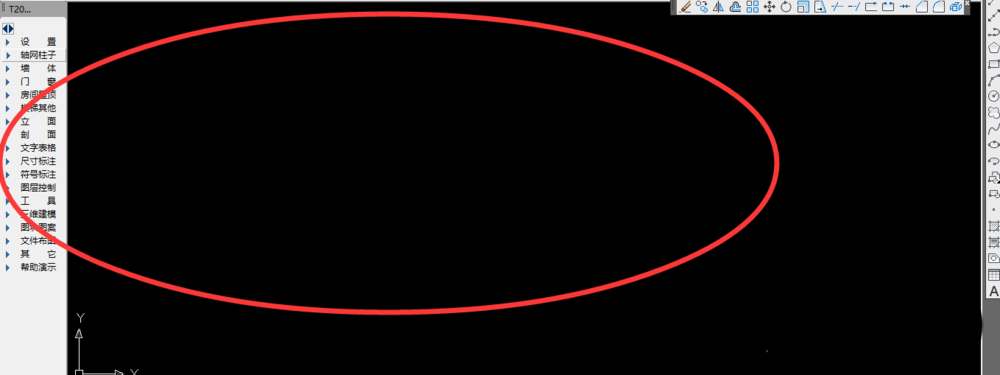

1、首先,我们打开天正软件,进入如图所示的工作界面。

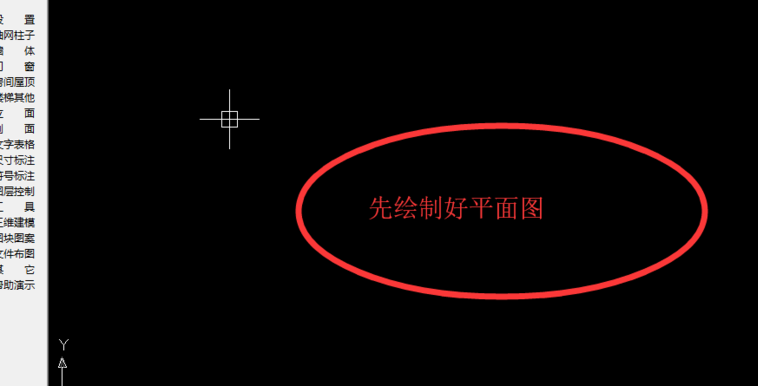

2、在生成立面图是,前期必须在天正软件中,绘制好平面图。

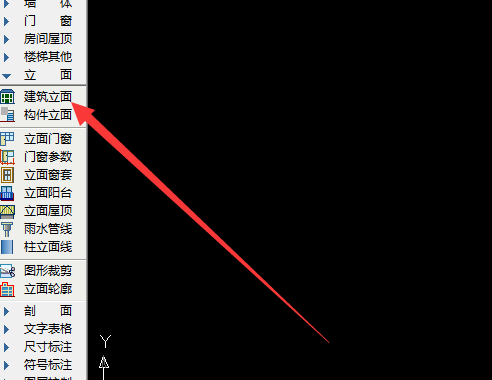

3、绘制好平面图之后,我们可以利用天正生成立面图。首先,我们单击软件左侧工具条——立面——建筑立面。

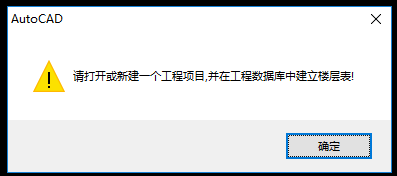

4、单击建筑立面后,弹出对话框,要求我们新建一个工程,单击确定。

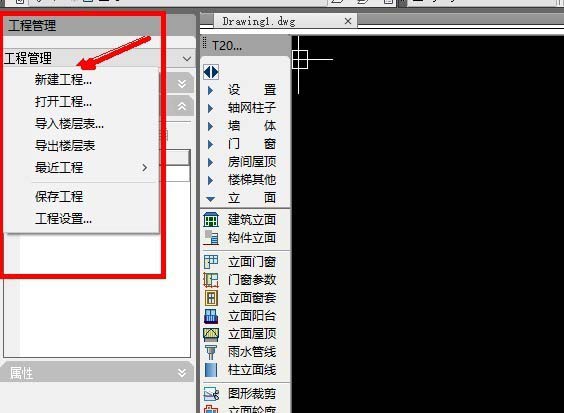

5、单击确定后,出现工程管理窗口,,继续单击工程管理,弹出下拉菜单,选择新建工程

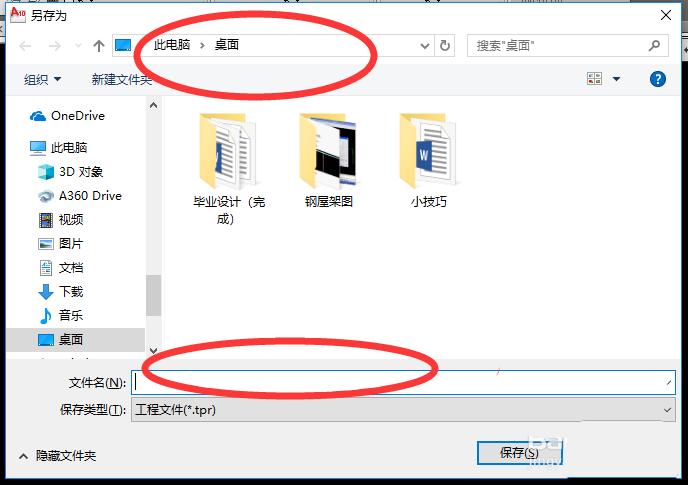

6、单击新建工程后,便出现另存为对话框,给文件命名、选择文件位置后,保存。

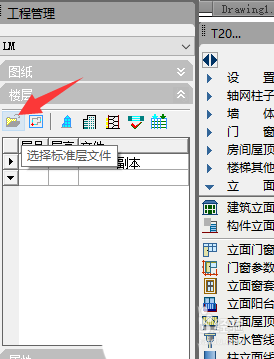

7、单击保存刚才新建的工程。接着,打开楼层下拉菜单,我们添加标准层文件。

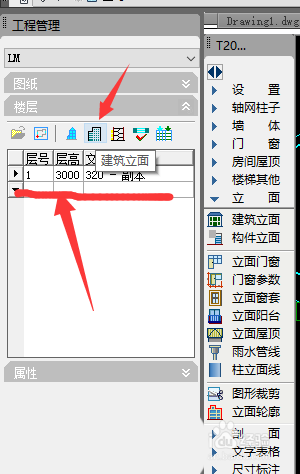

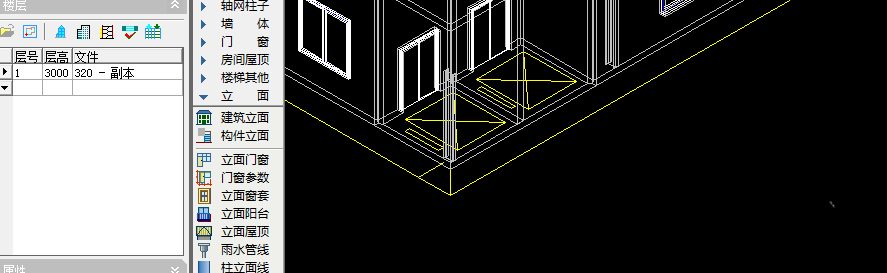

8、单击,添加标准层文件后。设置层数,层高参数,然后单击立面按钮

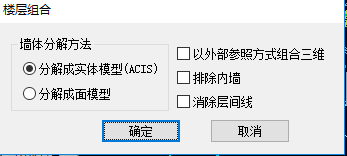

9、单击立面按钮后,弹出如图对话框,单击确定。

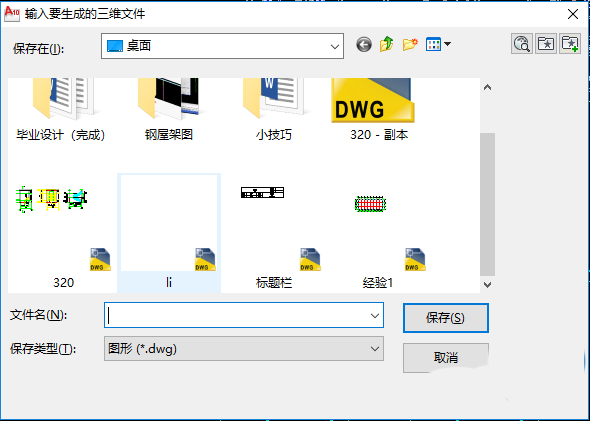

10、然后,又弹出对话框,给要生成的三维文件命名,并选择保存位置。

11、单击保存之后,选择要生成的立面,如选择左立面,这样便生成了立面图。

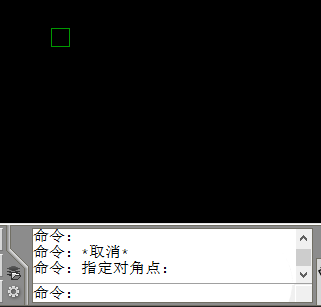

注意:操作时,随时注意关注 命令行 提示。

以上就是cad立面图的绘制方法,希望大家喜欢,请继续关注土木工程网。
